Daikin FDXS50CVMB [11/14] 1 монтажная схема

• Внутренние блоки • R-410A • FDXS-CVMB

• Split - Sky Air • Внутренние блоки

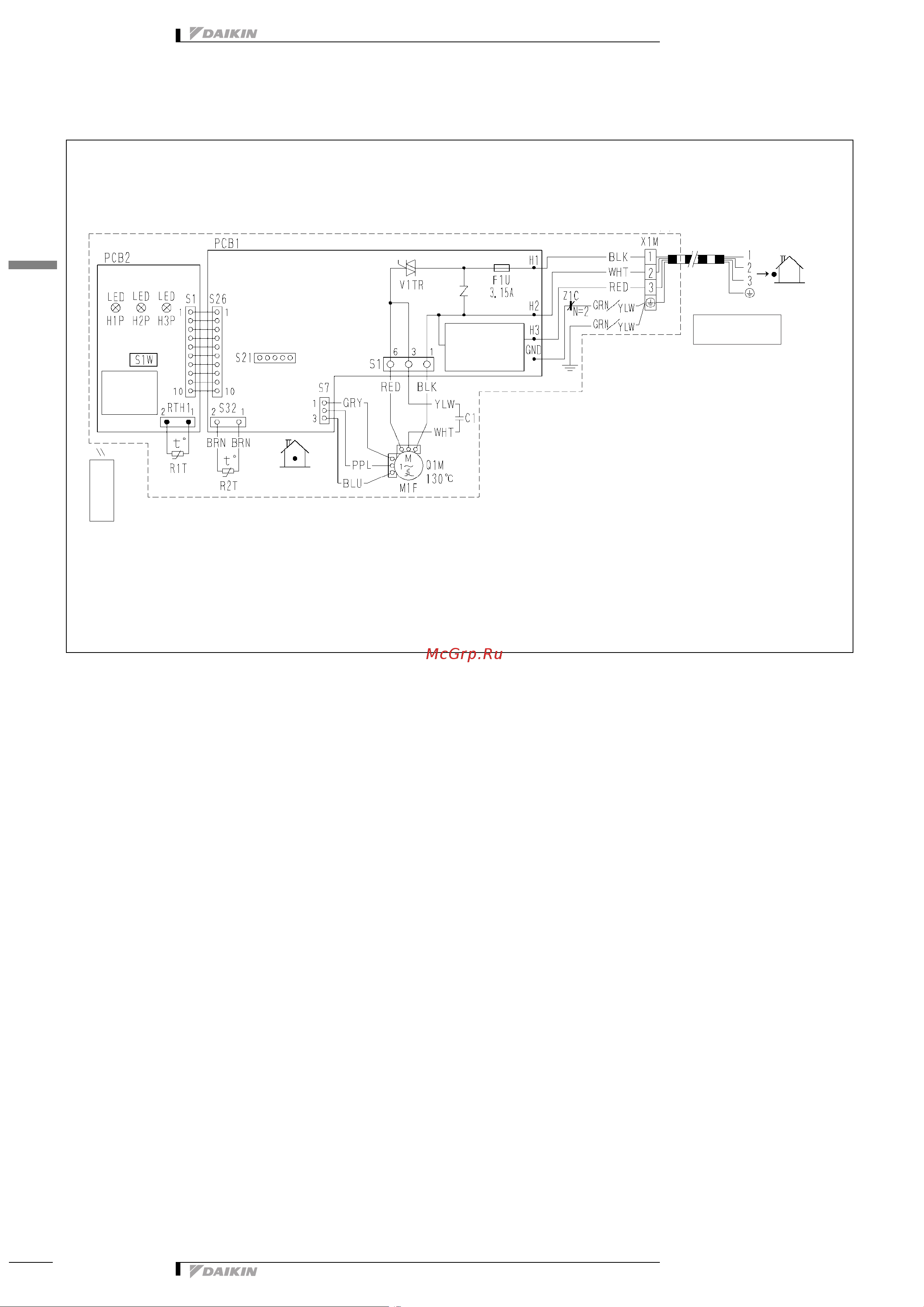

5 Монтажная схема

5 - 1 Монтажная схема

3D045012G

FDK/XS50-60C

Местная проводка

Наружн.

Внутр.

Пульт

дистанционного

управления

C1 : Конденсатор (M1F)

F1U : Плавкий предохранитель

H1P∼H3P : Контрольная лампа

M1F : Двигатель вентилятора

PCB1∼PCB2 : Печатная плата

Q1M : Тепловая защита (M1F, встроенная)

R1T∼R2T : Термистор

S1∼S32,RTH1 : Соединитель

S1W : Выключатель работы

V1TR : Цепь фазового управления

X1M : Клеммная колодка

Z1C : Шумовой фильтр (ферритовый сердечник)

R :

Защитное заземление

ПРЕДОСТЕРЕЖЕНИЕ

Система автоматически

перезапускается при отключении

и последующем включении

главного источника

электропитания.

Приемник

сигналов

(Клемма для

централизованного

управления)

Передающая

цепь

ПРИМЕЧАНИЯ

1 Размер: длина 60 x ширина 125.

2 Материал паспортной таблички: бумага без древесной массы

3 Нанести на обратную сторону контактный клей

4 См. технические условия при закупке AS303002, если не оговорено иное.

5 Этот чертеж выполнен в системе САПР.

6 Сделать вертикальный разрез на линии разделения
