• Внутренние блоки • R-410A • FDXS-CVMB
3
• Split - Sky Air • Внутренние блоки
6

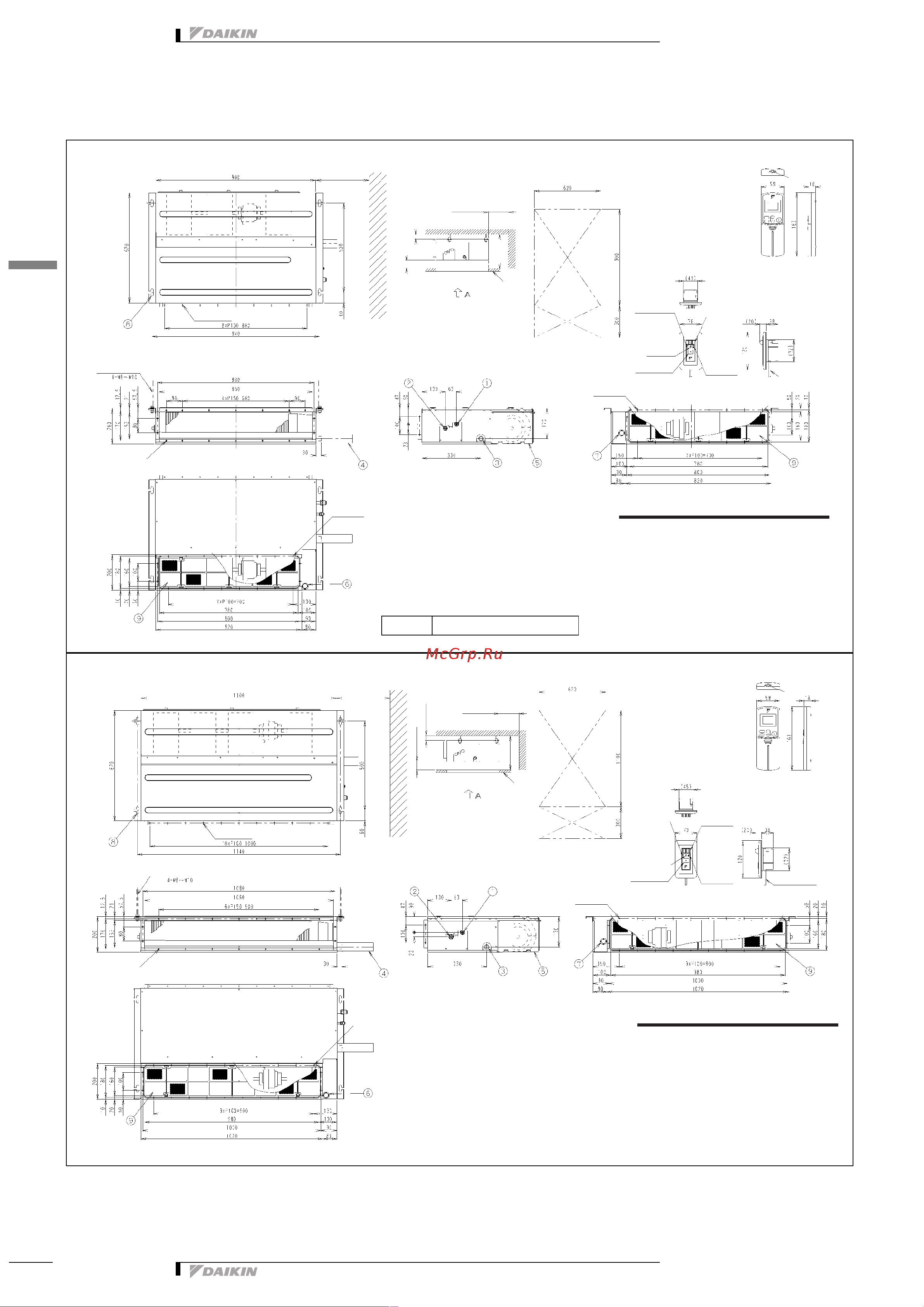

3 Чертеж в масштабе и центр тяжести
3 - 1 Чертеж в масштабе
3D045486D
FDK/XS50C
ед-ца изм-я (мм)
300 и более
(Зона обслуживания)
Блок приемника
ИК-диапазона
Приемник сигналов
(везде)
18-M4 отв.
(везде)
В случае воздухозабора
снизу
Передатчик сигналов
Пульт дистанционного управления
FDXS - - C(A)VMB: (ARC433A7)
FDKS - - C(A)VMB: (ARC433A8)
(Шаг крепления болтов
для подвешивания)
(Шаг крепления болтов для
подвешивания)
Индикатор
работы во
время
вашего
отсутствия
(Зона
обслуживания)
400 иболее
(В случае
воздухозабора снизу)
Потолок
Датчик темп. в
помещении
Индикатор
работы
Индикатор
таймера
16-M5 отв
Кабель (длина: 1900 мм)
20-M5 отв.
(везде)
(везде)
22-J4.7 Отверстие
20 и более
20 и более
240 и более
Примечания:
1. В случае воздухозабора сзади, установить крышку
камеры с нижней стороны блока.
В случае воздухозабора снизу, установить крышку
камеры с обратной стороны блока.
2. Расположение паспортной таблички блока: крышка
блока управления. (unit: mm).
3. Установить воздушный фильтр на стороне
всасывания.(выбрать колориметрический метод
(самотеком)50%или выше).
Не может быть оснащен воздушным фильтром
(аксессуар) при подсоединении воздуховода на
стороне всасывания.
4. Технические характеристики трубопроводов
1 Подсоединение трубопровода для жидкости J6.4
(Соединение с развальцовкой)
2 Подсоединение трубопровода для газа ПРИМЕЧАНИЕ)4.
3 Патрубок для слива VP20 (Нар.диам. J26 / ВН.Д. J20)
4 Сливной шланг (аксессуар) ВН.Д. J 25 (Выпуск)
5 Блок управления
6 Подсоединение блока приемника ИК-диапазона
7 Подсоединение электропитания
8 Кронштейн для подвешивания
9 Воздушный фильтр (аксессуар)
Вид A
Смотровой люк (проем в
потолке)
В случае тыльного всасывания
Двухпозиционный
переключатель
внутреннего блока
FDX(K)S50
J 12.7 (Соединение с развальцовкой)
3D045487C
FDK/XS60C
ед-ца изм-я (мм)
300 и более
(Зона обслуживания)
Блок приемника
ИК-диапазона
Приемник сигналов
(везде)
18-M4 отв.
(везде)
В случае воздухозабора снизу
Передатчик сигналов
Пульт дистанционного управления
FDXS60CVMB: (ARC433A7)
FDKS60CVMB: (ARC433A8)
(Шаг крепления болтов
для подвешивания)
(Шаг крепления болтов для
подвешивания)
Индикатор
работы во
время
вашего
отсутствия
(Зона
обслуживания)
400 иболее
(В случае
воздухозабора снизу)
Потолок
Датчик темп. в
помещении
Индикатор
работы
Индикатор
таймера
24-M5 отв
Кабель (длина: 1900
мм)
24-M5 отв
(везде)
(везде)
26-J4.7 Отверстие
20 и более
20 и более
240 и более
Примечания:
1. В случае воздухозабора сзади, установить крышку
камеры с нижней стороны блока.
В случае воздухозабора снизу, установить крышку
камеры с обратной стороны блока.
2. Расположение паспортной таблички блока: крышка
блока управления. (unit: mm).
3. Установить воздушный фильтр на стороне
всасывания.(выбрать колориметрический метод
(самотеком)50%или выше).
Не может быть оснащен воздушным фильтром
(аксессуар) при подсоединении воздуховода на
стороне всасывания.
1 Подсоединение трубопровода для жидкости J6.4
(Соединение с развальцовкой)
2 Подсоединение трубопровода для газа J12.7
(Соединение с развальцовкой)
3 Патрубок для слива VP20 (Нар.диам. J26 / ВН.Д. J20)
4 Сливной шланг (аксессуар) ВН.Д. J 25 (Выпуск)
5 Блок управления
6 Подсоединение блока приемника ИК-диапазона
7 Подсоединение электропитания
8 Кронштейн для подвешивания
9 Воздушный фильтр (аксессуар)
Вид A
Смотровой люк (проем в
потолке)
В случае тыльного всасывания
Двухпозиционный
переключатель
внутреннего блока
