• • R-410A • RXS-F2V1B
1
7
• - Sky Air •
27
7

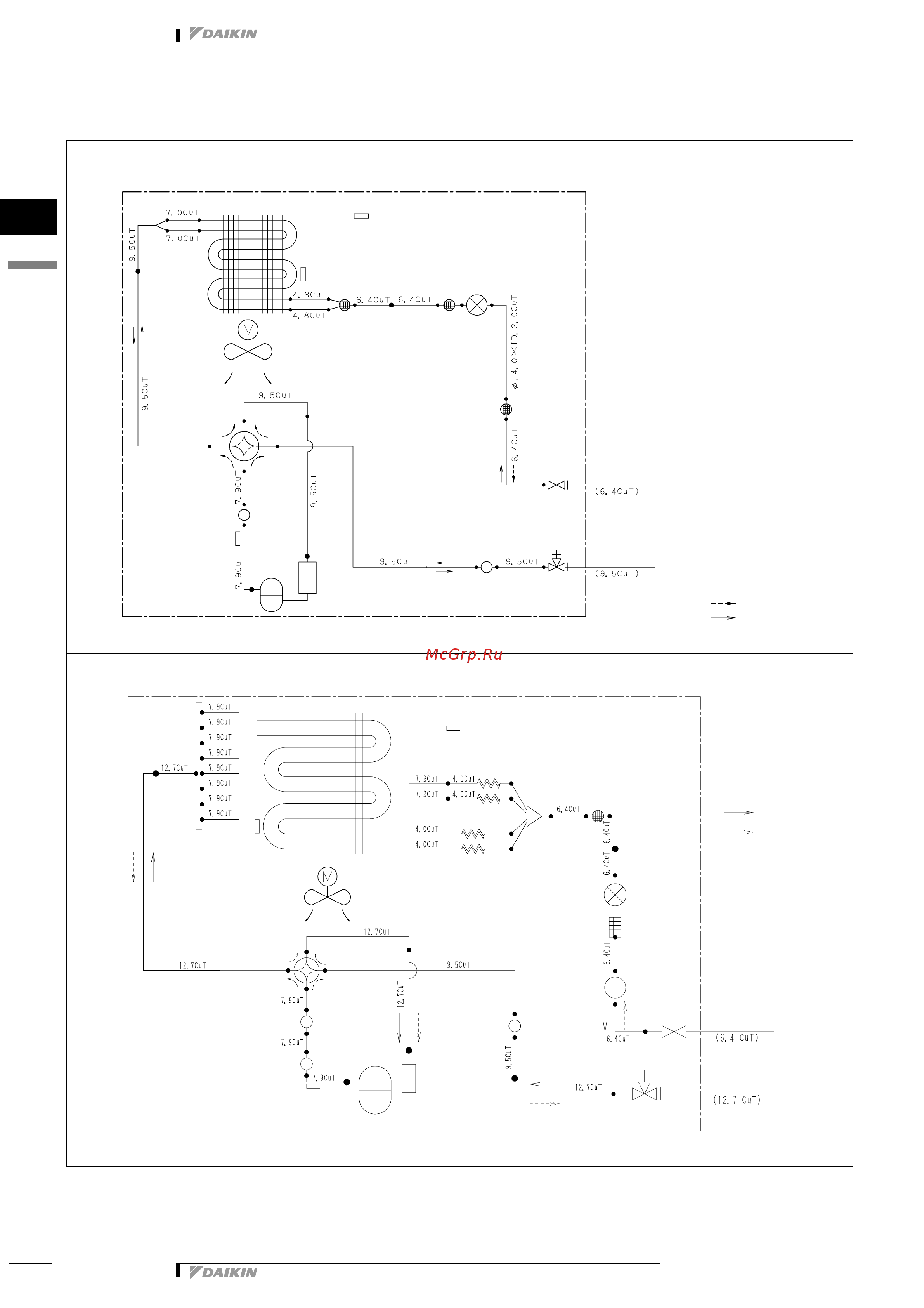

3D047316E
RXS25-35F2V1B
Термистор температуры наружного воздуха
Теплообменник
Осевой вентилятор
Запорный
клапан для
жидкости
Местный трубопровод
Местный трубопровод
Запорный
клапан для
газа
Компрессор
Поток хладагента
Охлаждение
Обогрев
Термистор
выпускного
трубопровода
Термистор
теплообменника
Глушитель с
фильтром
Сервоклапан
Глушитель с
фильтром
Наружный блок
Глушитель
Глушитель
Четырехходовой
клапан:
обогрев
Аккумулятор
Глушитель с
фильтром
3D051637D
RXS50-60F2V1B
Термистор температуры наружного
воздуха
Теплообменник
Осевой вентилятор
Капиллярная трубка 1
Запорный
клапан для
жидкости
Местный трубопровод
Местный трубопровод
Запорный клапан для
газа с каналом
обслуживания
Компрессор
Капиллярная трубка 3
Поток хладагента
Охлаждение
Обогрев
Термистор
выпускного
трубопровода
Термистор
теплообменника
Капиллярная трубка 2
Капиллярная трубка 4
Глушитель с
фильтром
Сервоклапан
Наружный блок
Глушитель
Глушитель
Четырехходовой
клапан: обогрев
Глушитель
Фильтр
Ресивер
