3
1
7
• - Sky Air •
28
• • R-410A • RXS-F2V1B
7
3D054593A

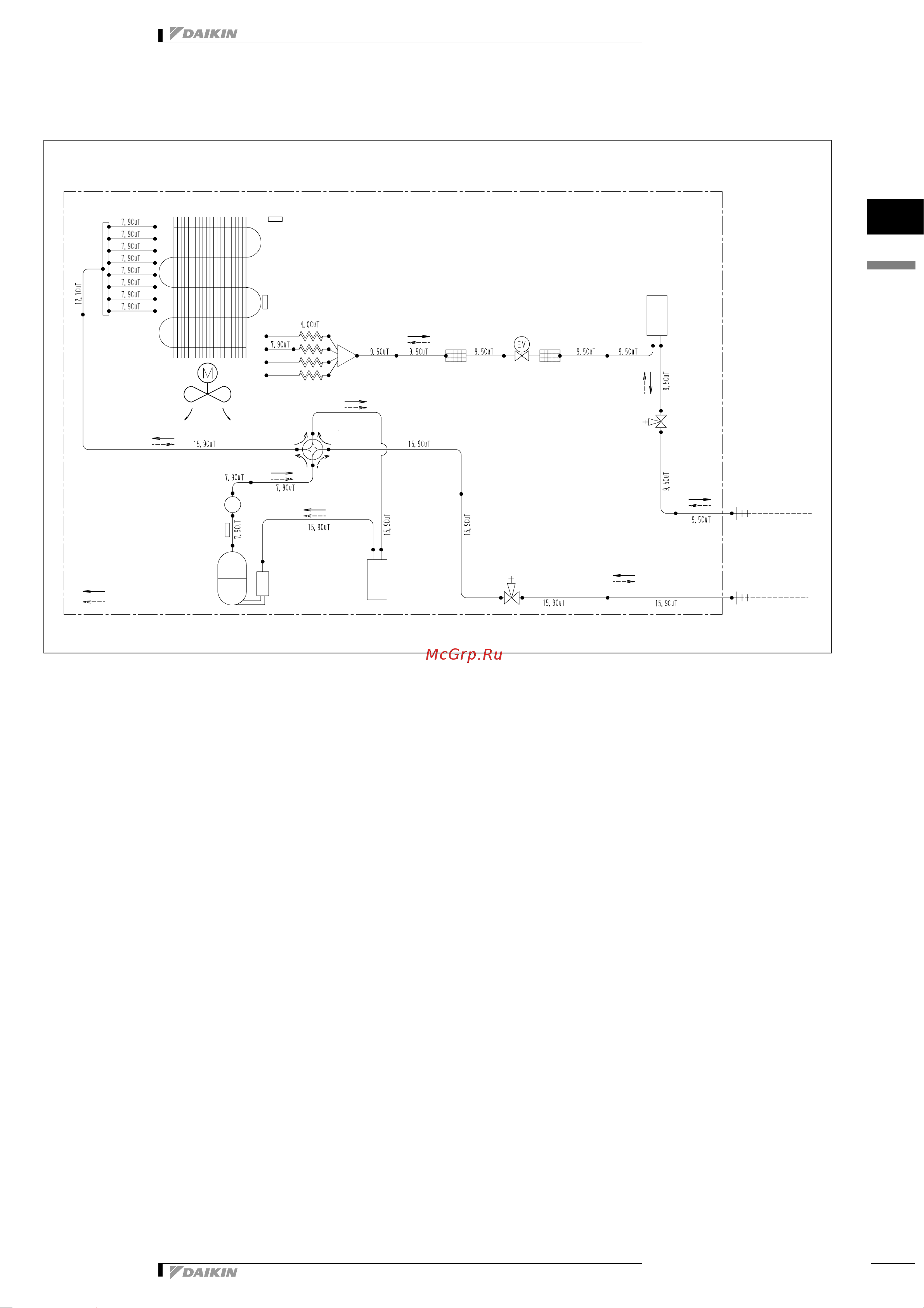

RXS71FV1B
Термистор температуры
наружного воздуха
Теплообменник
Осевой вентилятор
Местный
трубопровод
Местный
трубопровод
Запорный
клапан для
газа
Компрессор
Поток хладагента
Охлаждение
Обогрев
Термистор теплообменника
(конденсатора)
Сервоклапан
Наружный блок
Глушитель
Аккумулятор
Четырехходовой
клапан: обогрев
Аккумулятор
Двигатель вентилятора
постоянного тока
Разветвитель,
типа
ôгребенка′
Капиллярная
трубка
Распределитель
Фильтр
Фильтр
Жидкость (6.4 CuT)
Газ (15.9 CuT)
Ресивер
Запорный
клапан на
линии
жидкости
Термистор
выпускного
трубопровода
