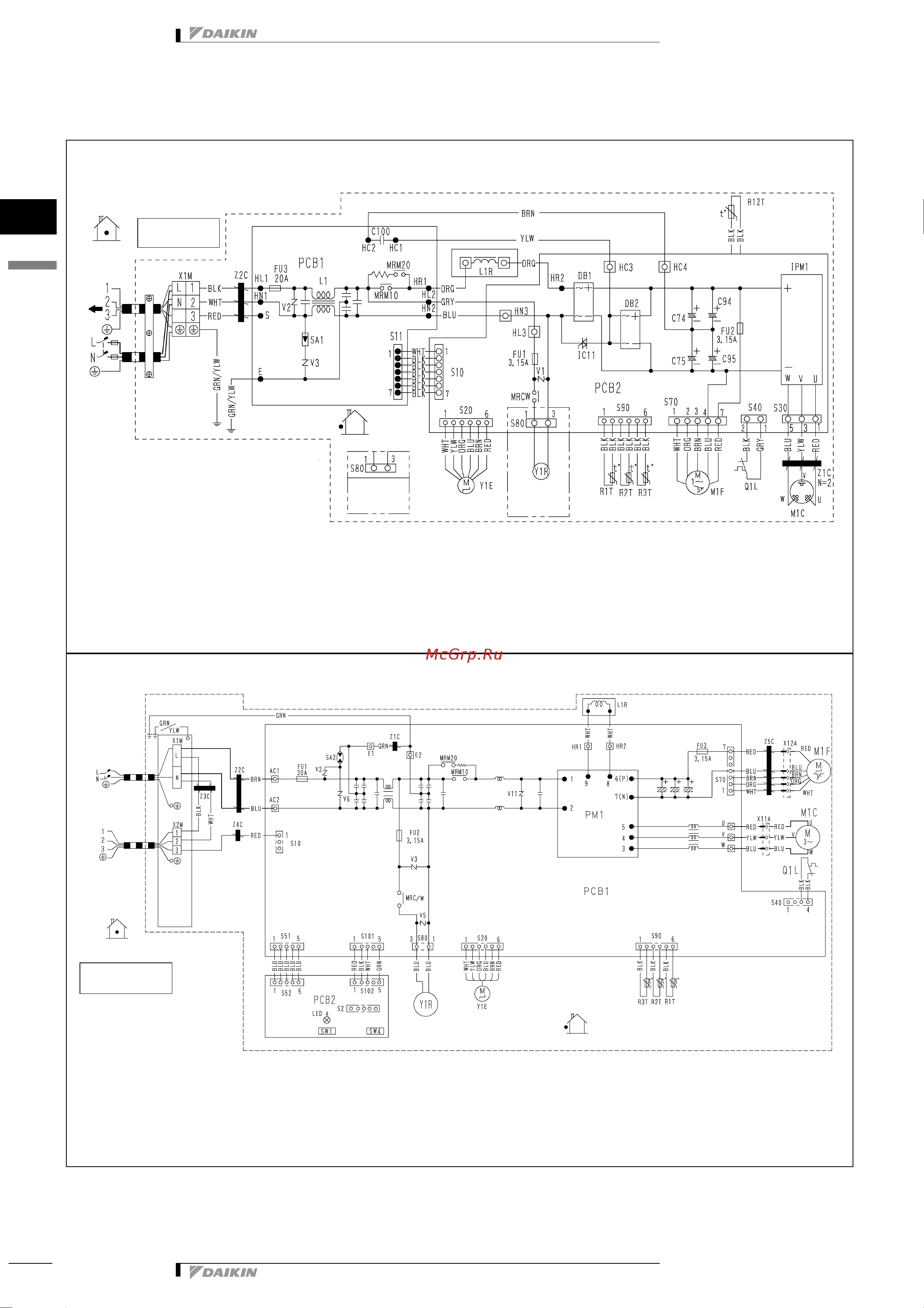

• • R-410A • RXS-F2V1B
1
8
• - Sky Air •
29
8
8 - 1
3D046707H
RXS25-35F2V1B
R
: Защитное заземление
C74,C75
C94,C95,C100 : Конденсатор
DB1,DB2 : Диодный мостик
FU1,FU2,FU3 : Плавкий предохранитель
IC11 : Симметричный триодный тиристор
IPM1 : Микропроцессорный модуль
питания
L : Под напряжением
L1 : Теплообменник
L1R : Реактор
M1C : Двигатель компрессора
M1F : Двигатель вентилятора
MRCW,MRM10,MRM20
: Магнитное реле
N : Нейтраль
PCB1,PCB2 : Печатная плата
Q1L : Устройство защиты от перегрузки
R1T,R2T,R3T,R12T : Термистор
S10,S11,S20
S30,S40,S70
S80,S90,S91
HC3,HC4,HL3,HN3: Соединитель
g
Местная проводка
Внутр.
Наружн.
(наружн.)
(Конденсатор)
(выпуск)
SA1 : Поглотитель перенапряжений
V1,V2,V3 : Варистор
X1M : Контактная пластина
Y1E : Катушка электронного расширительного клапана
Y1R : Катушка реверсивного электромагнитного
клапана
Z1C,Z2C : Ферритовый сердечник
Для системы
только с
охлаждением
Для системы
с тепловым
насосом
ПРИМЕЧАНИЕ
1. Требования к электропитанию показаны на
паспортной табличке.
3D056095
RXS50F2V1B
R
: Защитное заземление
Z1C∼Z4C : Ферритовый сердечник
X1M,X2M : Контактная пластина
Y1E : Катушка электронного
расширительного клапана
V2,V3,V5,V6,V11 : Варистор
SA2 : Поглотитель перенапряжений
F1U,F2U,FU3 : Плавкий предохранитель
AC1,AC2
U,V,W,X11A
E1,E2
HR1,HR2 : Соединитель
MRM10, MRM20,
MRC/W : Магнитное реле
R1T∼R3T : Термистор
S2∼S102 : Соединитель
LEDA : Контрольная лампа
L : Под напряжением
N : Нейтраль
S1W : Двухпозиционный переключатель
принудительной работы (SW1)
S4W : Переключатель локальной
установки (SW4)
g
Местная проводка
Внутр.
Электропитание
Наружн.
(наружн.)
(Конденсатор)
(выпуск)
M1C : Двигатель компрессора
M1F : Двигатель вентилятора
L1R : Реактор
Q1L : Устройство защиты от перегрузки
PM1 : Модуль питания
PCB1, 2 : Печатная плата
Листовой металл : Клеммная колодка, крепежная пластина
К внутреннему
блоку
Листовой
металл
Содержание
- Обозначения mca мин ток цепи a mfa макс ток предохранителя a rhz номинальная рабочая частота hz rla ток номинальной нагрузки a ofm двигатель вентилятора наружного блока ifm двигатель вентилятора внутреннего блока fla ток полной нагрузки a w номинальная выходная мощность двигателя вт 13
- Примечания 1 rla основан на следующих условиях темп в пом 27 cdb 19 0 cwb температура наружного воздуха 35 cdb 2 максимально допустимый разбаланс напряжений между фазами составляет 2 3 диаметр проводов выбирается по большему значению mca 4 вместо плавкого предохранителя пользуйтесь автоматическим выключателем 5 более подробно условные соединения приведены на сайте http extranet daikineurope com выберите e data books затем щелкните на наименование нужного документа 13
- Rxs25 35f2v1b 27
- Rxs50 60f2v1b 27
- Rxs71fv1b 28
- Средняя частота диапазона октав гц 31
- Rxs25 35f2v1b 34
- Rxs50 71f2v1b 34
