• - Sky Air •  

•   • R-410A • RXS-F2V1B

8  

8 - 1  

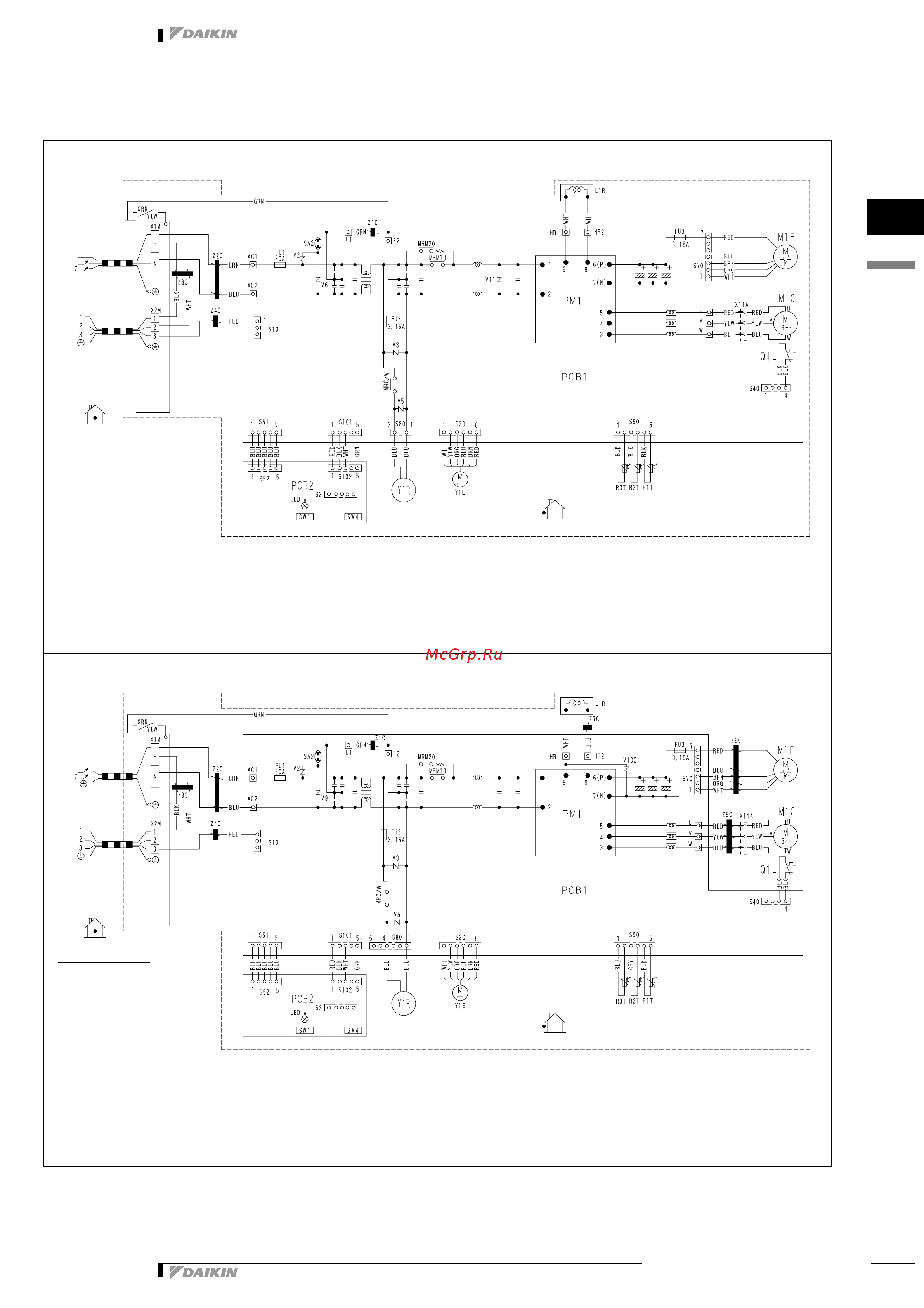

3D050706F

RXS60F2V1B

: Защитное заземление

Z1C∼Z4C : Ферритовый сердечник

X1M,X2M : Контактная пластина

Y1E : Катушка электронного

расширительного клапана

V2,V3,V5,V6,V11 : Варистор

SA2 : Поглотитель перенапряжений

F1U,F2U,FU3 : Плавкий предохранитель

AC1,AC2

U,V,W,X11A

E1,E2

HR1,HR2 : Соединитель

MRM10, MRM20,

MRC/W : Магнитное реле

R1T∼R3T : Термистор

S2∼S102 : Соединитель

LEDA : Контрольная лампа

L : Под напряжением

N : Нейтраль

S1W : Двухпозиционный переключатель

принудительной работы (SW1)

S4W : Переключатель локальной

установки (SW4)

Местная проводка

Внутр.

Электропитание

Наружн.

(наружн.)

(Конденсатор)

(выпуск)

M1C : Двигатель компрессора

M1F : Двигатель вентилятора

L1R : Реактор

Q1L : Устройство защиты от перегрузки

PM1 : Модуль питания

PCB1, 2 : Печатная плата

Листовой металл : Клеммная колодка, крепежная пластина

К внутреннему

блоку

Листовой

металл

3D053931B

RXS71FV1B
