![Daikin RN50E2V1B [9/12] Piping diagram](/img/pdf.png)
Daikin RN50E2V1B [9/12] Piping diagram
![Daikin RN50E2V1B [9/12] Piping diagram](/views2/1776879/page9/bg9.png)
• Outdoor Units • R-410A • RN-E2V1B
1
6
• Split Sky Air • Outdoor Units9

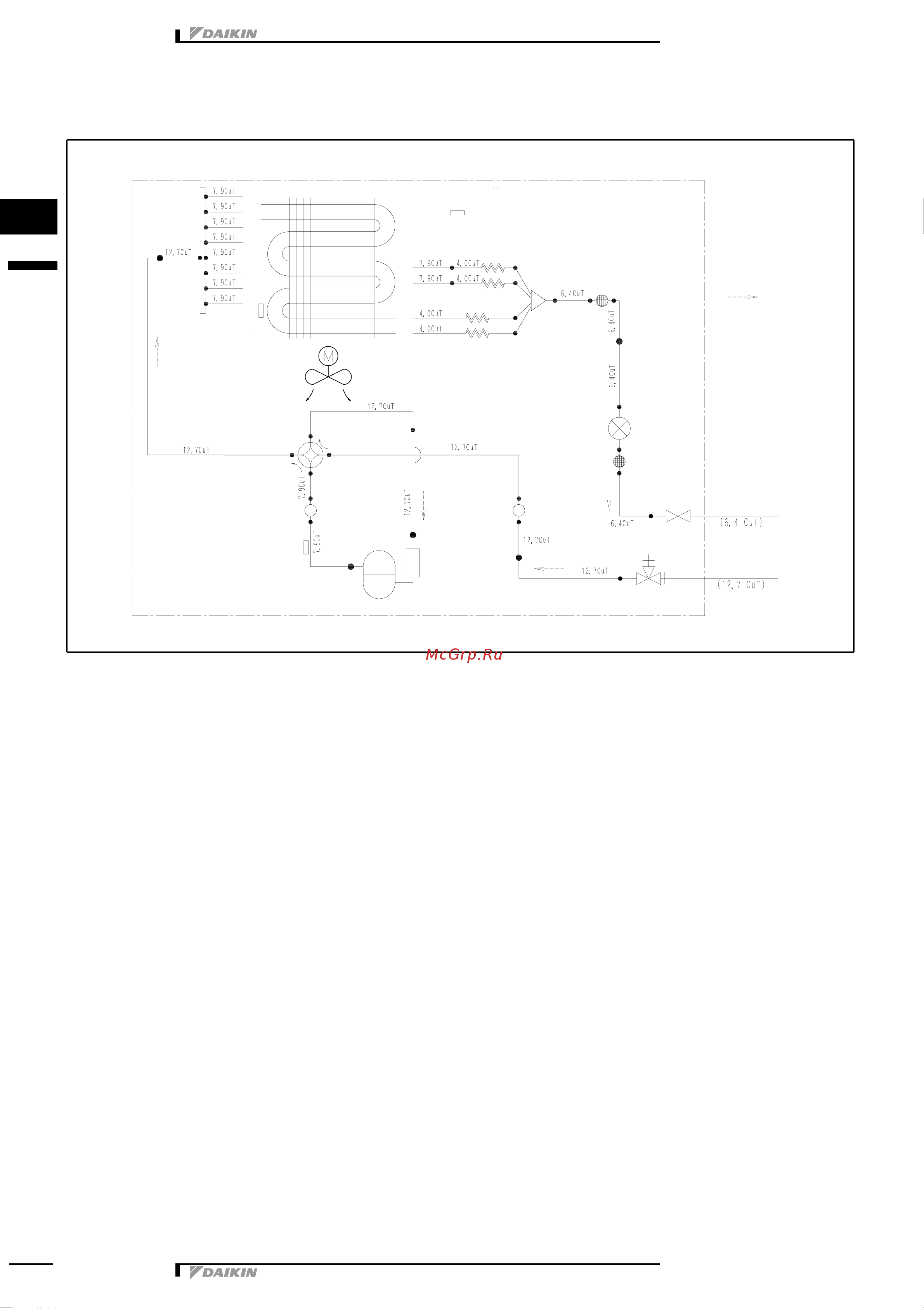

6 Piping diagram
3D051636A
RN50-60E
Outdoor air temperature thermistor
Heat exchanger
Propeller fan
Capillary tube 1
Liquid stop valve
Field piping
Field piping
Gas stop valve with service port
Four way valve
normally: OFF
Compressor
Capillary tube 3
Refrigerant flow
Cooling
Discharge pipe
thermistor
Heat exchanger thermistor
Capillary tube 2
Capillary tube 4
Muffler with
filter
Motor operated valve
Muffler with filter
Muffler
Outdoor unit
Muffler
