Daikin RYN60E3V1B [12/15] Ryn50 60e

• Split Sky Air • Outdoor Units

• Outdoor Units • R-410A • RYN-E3V1B

7   

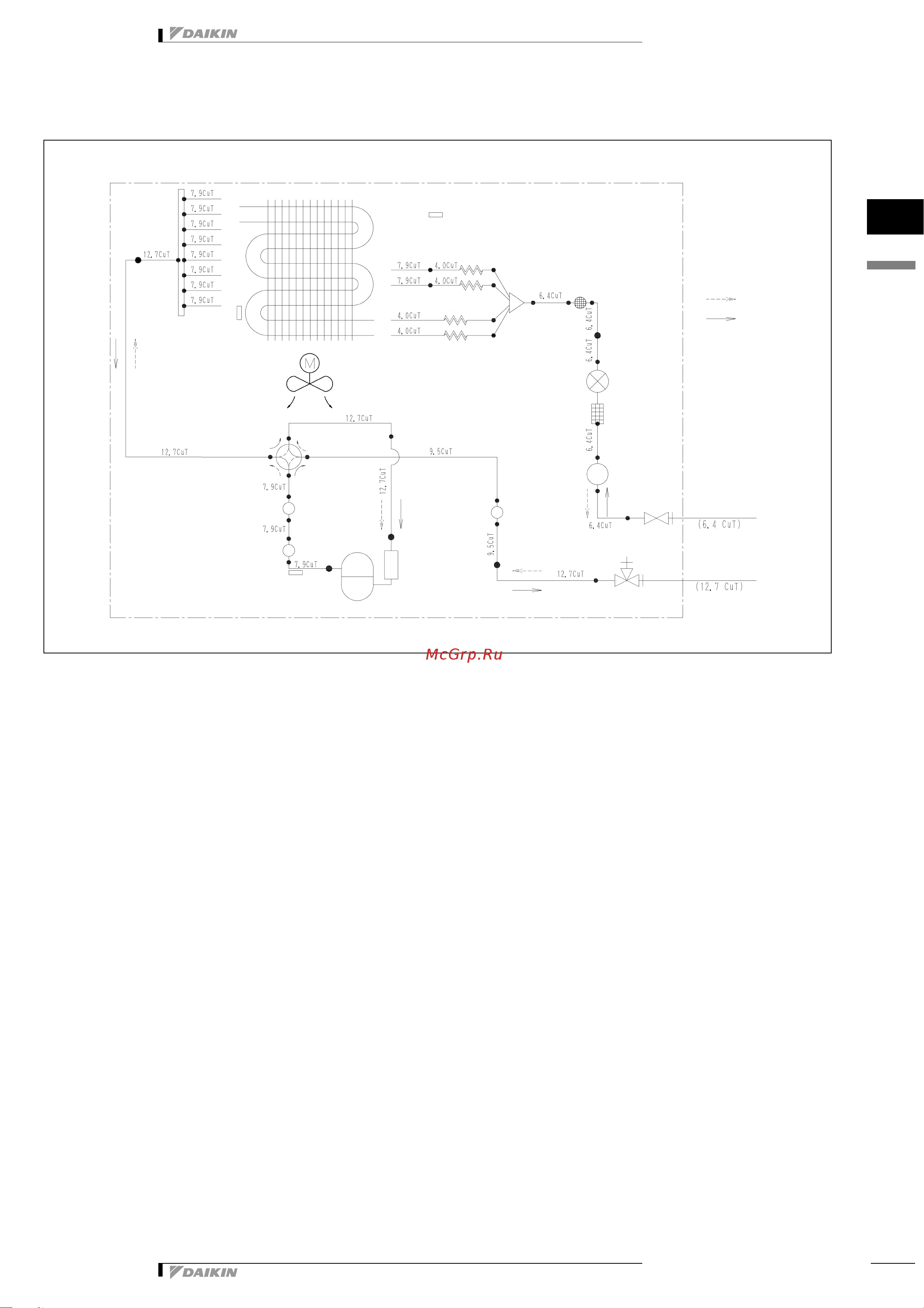

3D051637D

RYN50,60E

Термистор температуры наружного

воздуха

Теплообменник

Осевой вентилятор

Капиллярная трубка 1

Запорный

клапан для

жидкости

Местный трубопровод

Запорный клапан для газа

с каналом обслуживания

Компрессор

Капиллярная трубка 3

Поток хладагента

Охлаждение

Обогрев

Термистор

выпускного

трубопровода

Термистор

теплообменника

Капиллярная трубка 2

Капиллярная трубка 4

Глушитель с

фильтром

Сервоклапан

Ресивер

Фильтр

Наружный блок

Глушитель

Четырехходовой

клапан:

обогрев

Глушитель
