3.3. Настройки вертикальных углов (углов наклона) распила

комбинированной торцовочной пилы.

После распаковки, перед началом эксплуатации необходимо провести

проверку настроек:

- настройка угла наклона распила 90°, проверяется в режиме торцовочной

пилы, путём проверки “угольником 90°” угла между плоскостью диска и

поверхностью поворотного стола;

- настройка угла наклона распила 45°, проверяется только после проверки

и, в случае необходимости, регулировки угла наклона распила 90°. Прове-

ряется в режиме торцовочной пилы, путём проверки “угольником 45°” угла

между плоскостью диска и поверхностью поворотного стола.

В случае нарушения настроек, необходимо произвести регулировку углов

наклона распила.

 Регулировка угла наклона распила 90° (торцевой распил).

- Ослабьте фиксатор (11), установите голову пилы вертикально;

Зафиксируйте поворотный

стол (6) в положении 0, за-

тяните фиксатор (10);

- Установите “угольник 90°”,

параллельно упорным

планкам (15), (16) на пово-

ротный стол, между полот-

ном пильного диска и по-

воротным столом;

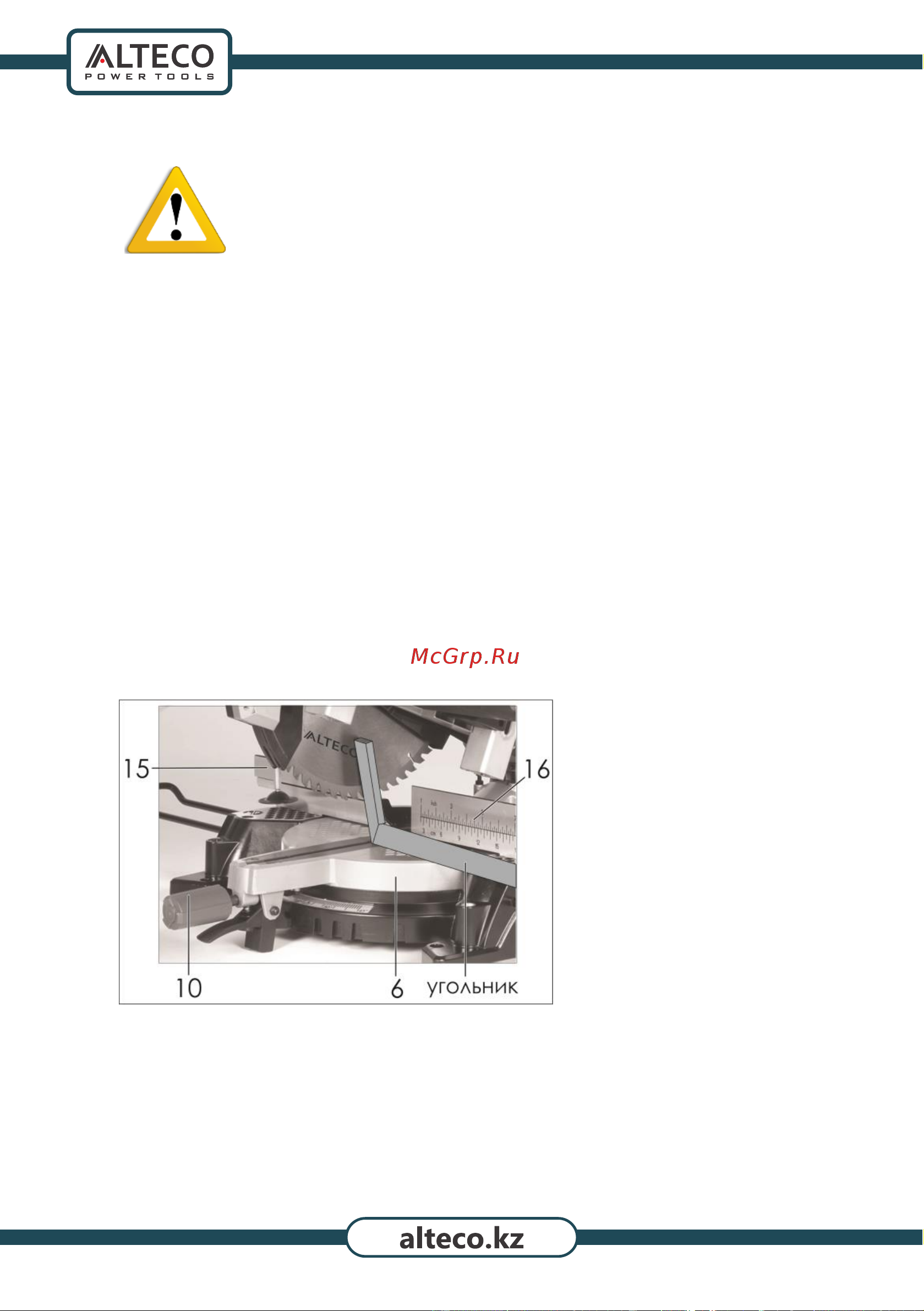

Рис.7

- Ослабьте контргайку (25), отрегулируйте винтом (24)(рис.8), используя

“угольник 90°”, положение головы пилы так, чтобы угол между поворотным

столом и полотном пильного диска составил 90°;
