- Затяните контргайку (25);

- Ослабьте винт указателя

угла наклона (28) (рис.2),

совместите стрелку указа-

теля угла наклона (29) с де-

лением 0° шкалы угла

наклона



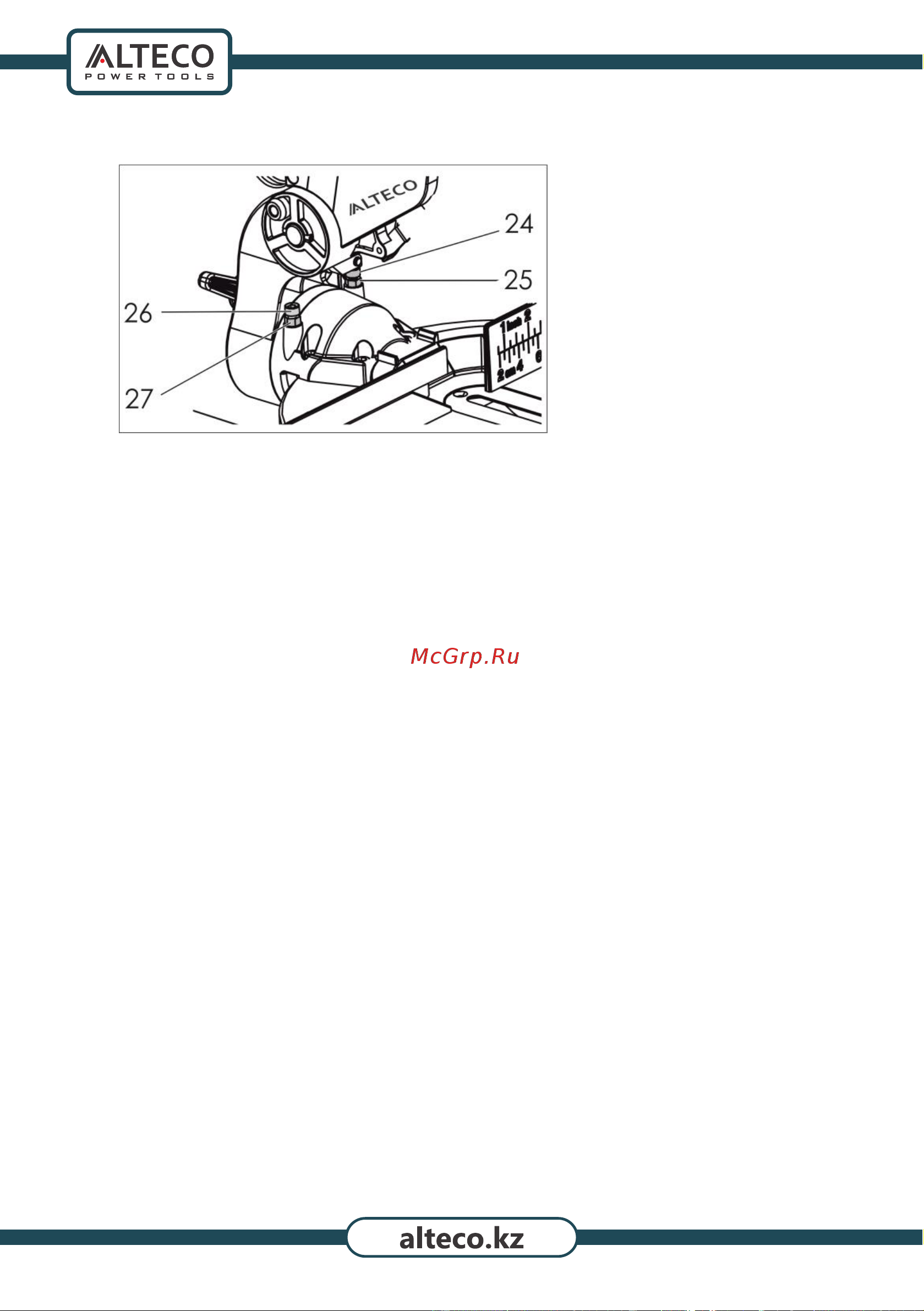

 Рис.8

 Регулировка угла наклона распила 45° (косой распил).

- Зафиксируйте поворотный стол (6) в положении 0, затяните фиксатор(10);

- Ослабьте фиксатор (11), наклоните голову пилы влево, на угол 45°, со-

гласно шкалы угла наклона;

- Установите «угольник 45°», параллельно упорным планкам (15), (16), на

поворотный стол (6), между пильным полотном и поворотным столом;

- Ослабьте контргайку (27), отрегулируйте винтом (26), используя “угольник

45°”, положение головы пилы так, чтобы угол между поворотным столом (6)

и полотном пильного диска составил 45°;

- Затяните контргайку (27);

3.4. Эксплуатация в режиме настольной пилы.

Переведите инструмент в режим настольной пилы, согласно раздела 3.1.

настоящей инструкции;

- Не забудьте установить на нижний рабочий стол (6), нижний защитный

кожух диска (8);

 Установка глубины распила.

Глубина распила – расстояние от поверхности стола до вершины верхнего

зуба, установленного пильного диска.

В целях получения надлежащего результата распила и обеспечения без-

опасной работы Вам необходимо установить правильное положение

пильного диска к обрабатываемой заготовке, поверхности:

- Ослабьте зажимные винты регулировки высоты стола (12), опустите вниз

либо поднимите вверх, исходя из установленного положения пилы, верхний

рабочий стол для достижения необходимой высоты реза;

- Устанавливаемое положение диска должна соответствовать толщине

обрабатываемой заготовки (поверхности), при этом верхние зубья пильно-

го диска должны выступать приблизительно на 1 мм. над обрабатываемой

поверхностью;
