Ø 3,5 x 9,5
UNI 6593 Ø 6x18
UNI 5739 Ø 6x10
Ø 10x39
UNI 5739 Ø 10x14
UNI 6592
Ø 12x24
UNI 6593
Ø 6x18
UNI 5739
M6x10
O-Ring 4100
Стр.
9
9 - Руководство FA01193-RU - 05/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций

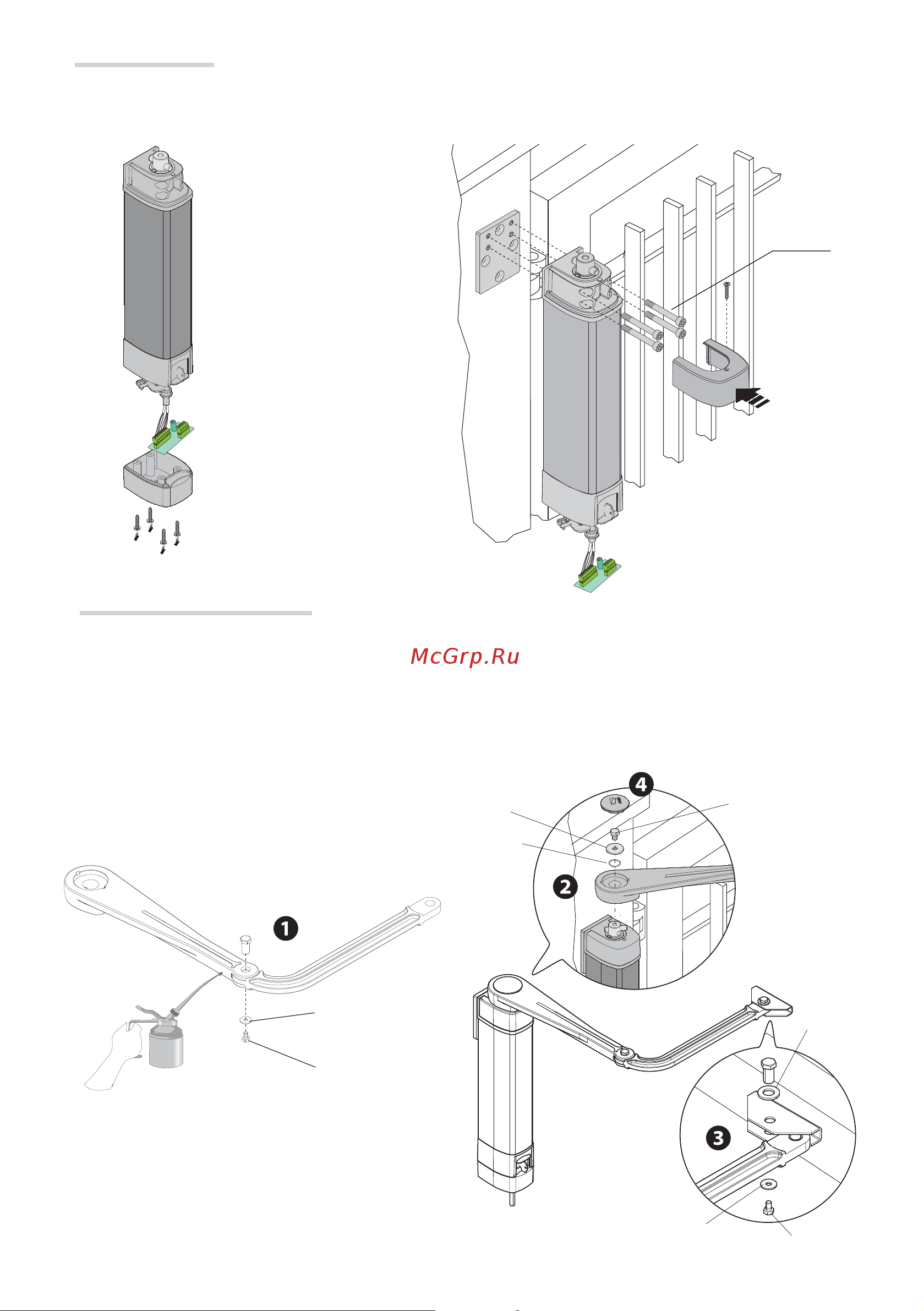

Снимите верхнюю крышку с привода.
Прикрепите привод к фланцу посредством четырех прилагаемых
болтов. Зафиксируйте верхнюю крышку.
Крепление привода
STYLO-BS
Соберите шарнирный рычаг из двух полурычагов с помощью специальных крепежных деталей, смазав стержни
вращения .
Установите шарнирный рычаг на приводной вал и зафиксируйте его с помощью болта и шайбы
.
Разблокируйте привод, откройте створку ворот и прикрепите рычаг с помощью прилагаемых крепежных деталей
.
Вставьте заглушку
.
Крепление передающего рычага
