DA
C
i
STYLO-BS
STYLO-BD
DA
C
STYLO-BS
56
80
12
404012
4 x ø 8,5
75
60
100
18
2 x ø 6,5
Стр.
7
7 - Руководство FA01193-RU - 05/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций

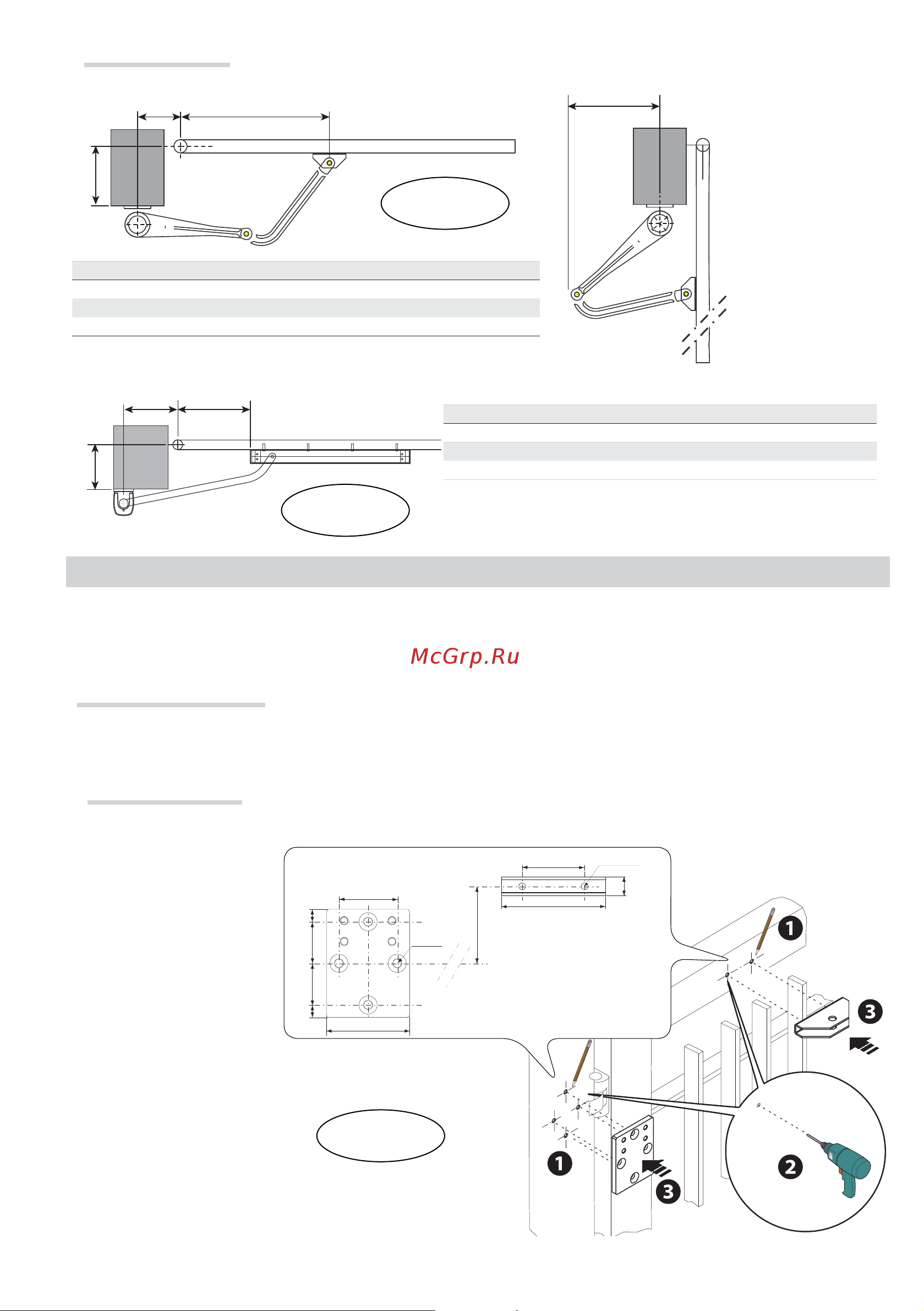

Варианты установки
i
= 300 мм (макс.)
с открыванием на 90°
Угол открывания створки (°) A (mm) C (mm) D (mm)
90 90 0÷180 450
90 130 180 450
120 170 0 450
Угол открывания створки (°) A (mm) C (mm) D (mm)
90 90 0÷200 400
90 230 180 300
135 230 0 300
МОНТАЖ
⚠
Приведенные ниже рисунки носят иллюстративный характер, так как пространство для крепления автоматики и
дополнительных принадлежностей может меняться от случая к случаю. Таким образом, выбор наиболее подходящего
решения должен осуществляться монтажником на месте.
Подготовительные работы
Проложите трубы и гофрошланги для проводов и кабелей от разветвительной коробки.
Важное примечание: требуемое количество каналов зависит от типа установки и подключаемых аксессуаров.
Монтаж кронштейнов
STYLO-BS
Проведите воображаемые
оси и произведите разметку
отверстий, соблюдая
расстояния, указанные
на рисунке
, сделайте
отверстия в обозначенных
местах , затем
зафиксируйте задний и
передний кронштейны .
Примечание: все рисунки
носят исключительно
иллюстративный
характер, поэтому выбор
наиболее подходящего
решения осуществляется
установщиком на месте
с учетом типа и толщины
створки.
