56
80
12404012
4 x ø 8,5
108
640
24
3 x M9
50
50
180 180180
18
STYLO-BD
Стр.
8
8 - Руководство FA01193-RU - 05/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций
STYLO-BD

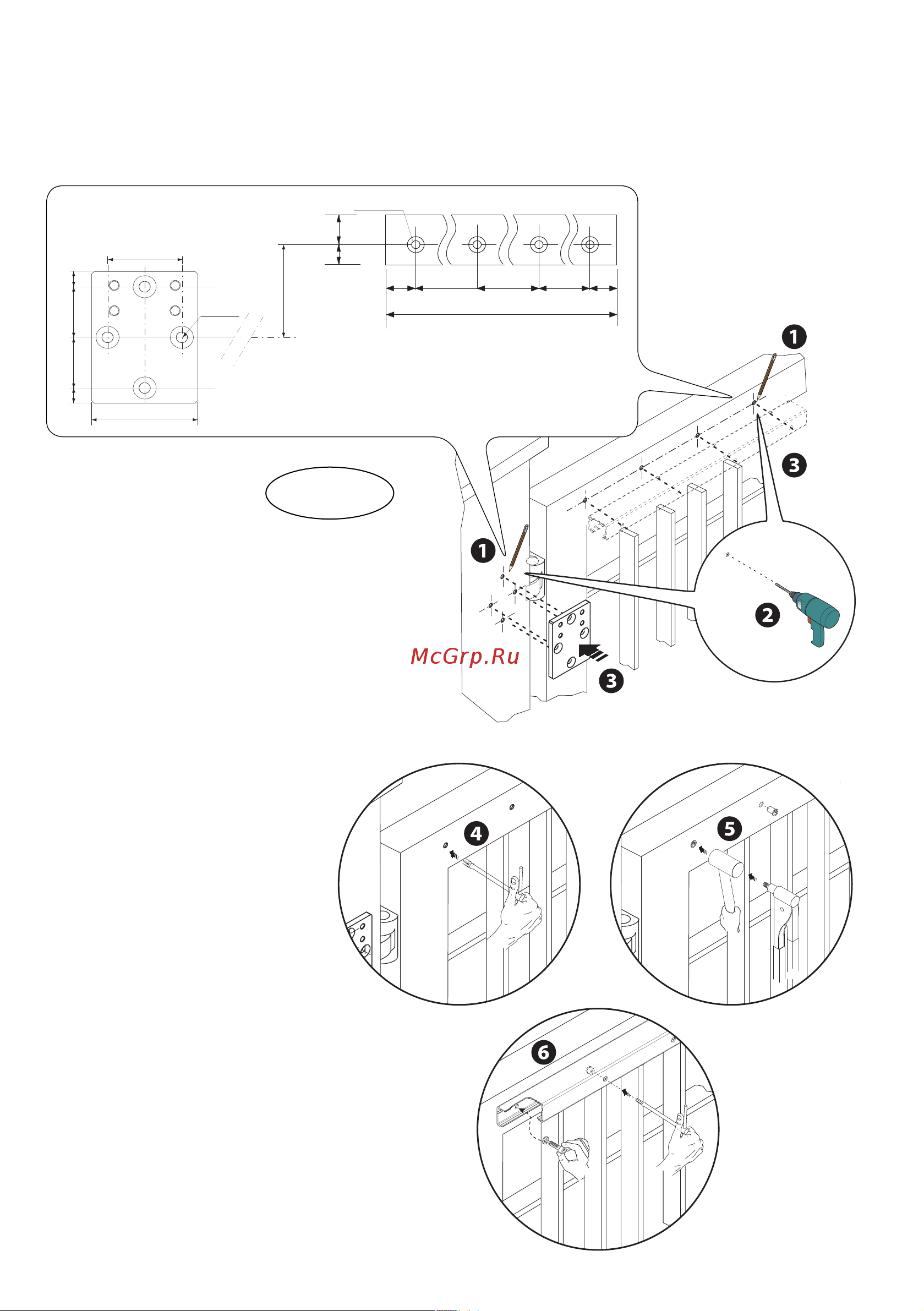

Проведите воображаемые оси и произведите разметку отверстий, соблюдая расстояния, указанные на рисунке ,
сделайте отверстия в обозначенных местах , затем закрепите задний задний кронштейн на стене или столбе и
установите направляющую .
Примечание: все рисунки носят исключительно иллюстративный характер, поэтому выбор наиболее подходящего
решения осуществляется установщиком на месте с учетом типа и толщины створки.
Нарежьте внутреннюю резьбу M8
в отверстии или используйте
резьбовые втулки M8, или любой другой
материал, подходящий для крепления
направляющей .
Примечание: все рисунки носят
исключительно иллюстративный
характер, поэтому выбор наиболее
подходящего решения осуществляется
установщиком на месте с учетом типа
и толщины створки.
Установите направляющую в отверстия и
прикрепите ее с помощью болтов с цилиндрической
головкой
.
