6 - Руководство FA01193-RU - 05/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций

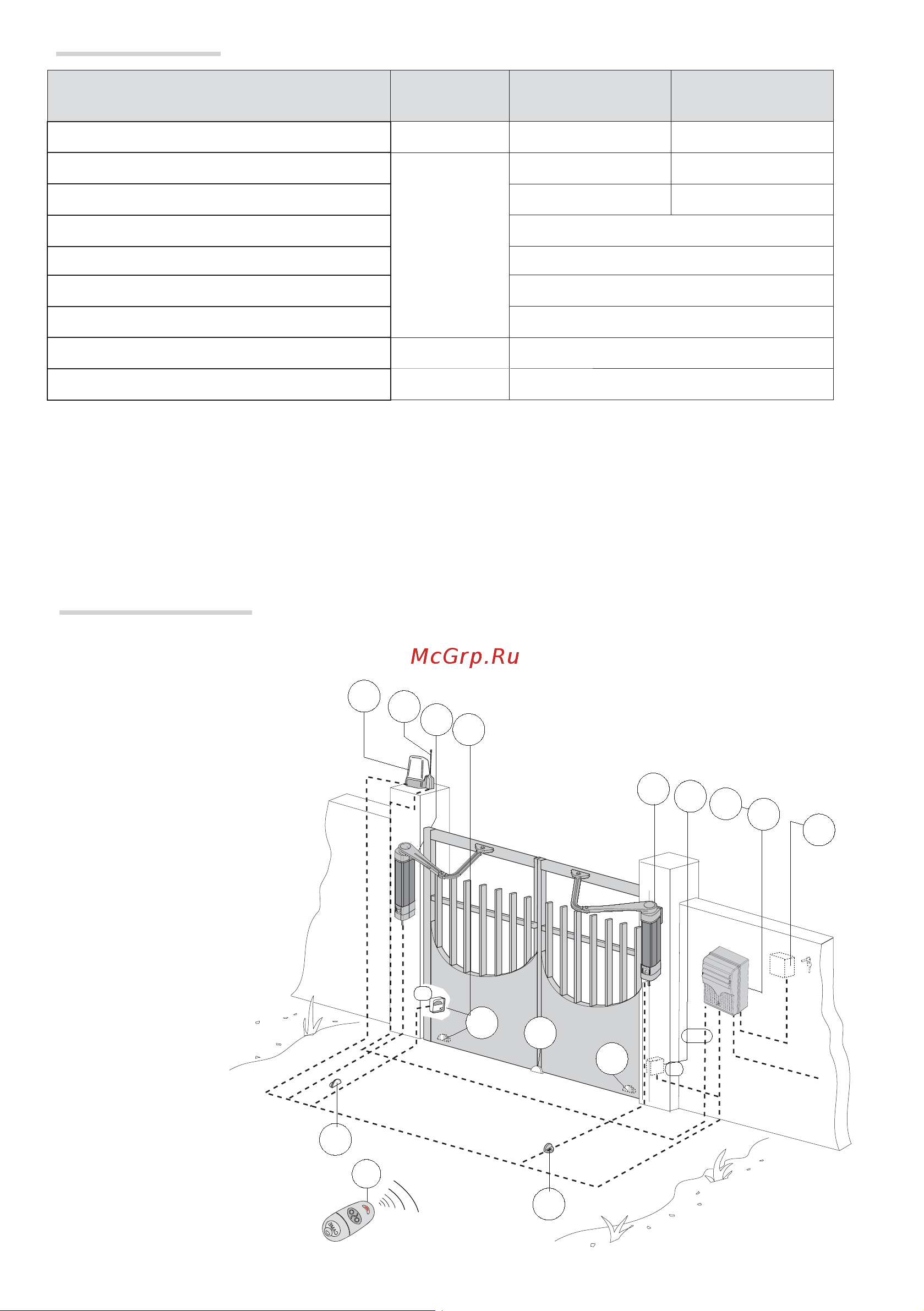

Пример типовой установки

1. Привод

2. Блок управления

3. Радиоприемник

4. Фотоэлементы

5. Селектор ключа

6. Cигнальная лампа

7. Антенна

8. Брелок-передатчик

9. Механический упор концевого

положения

Тип и сечение кабелей

Подключение Тип кабеля

Длина кабеля

1 < 15 m

Длина кабеля

15 < 30 m

Электропитание блока управления, ~230 В H05RN-F 3G x 1,5 мм

3G x 2,5 мм

Электропитание двигателя/энкодера (RME)=24 В

FROR CEI 20-22

CEI EN

50267-2-1

3 x 1,5 мм

Электропитание двигателя/энкодера (ME)=24 В 4 x 1,5 mm

4 x 2,5 mm

Сигнальная лампа 2 x 1,5 мм

Фотоэлементы (передатчики) 2 x 0,5 мм

Фотоэлементы (приемники) 4 x 0,5 мм

Устройства управления и безопасности 2 x 0,5 мм

Антенна RG58 макс. 10 м

Came Remote Protocol (CRP) UTP CAT5 макс. 1000 м

 Если длина кабеля отличается от приведенной в таблице, его сечение определяется на основании реального

потребления тока подключенными устройствами и в соответствии с указаниями, содержащимися в нормативе CEI EN

60204-1.

Для последовательных подключений, предусматривающих большую нагрузку на тот же участок цепи, значения в таблице

должны быть пересмотрены с учетом реальных показателей потребления и фактических расстояний. При подключении

устройств, не рассматриваемых в данной инструкции, следует руководствоваться технической документацией на

соответствующее изделие.
