5 - Руководство FA01193-RU - 05/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций

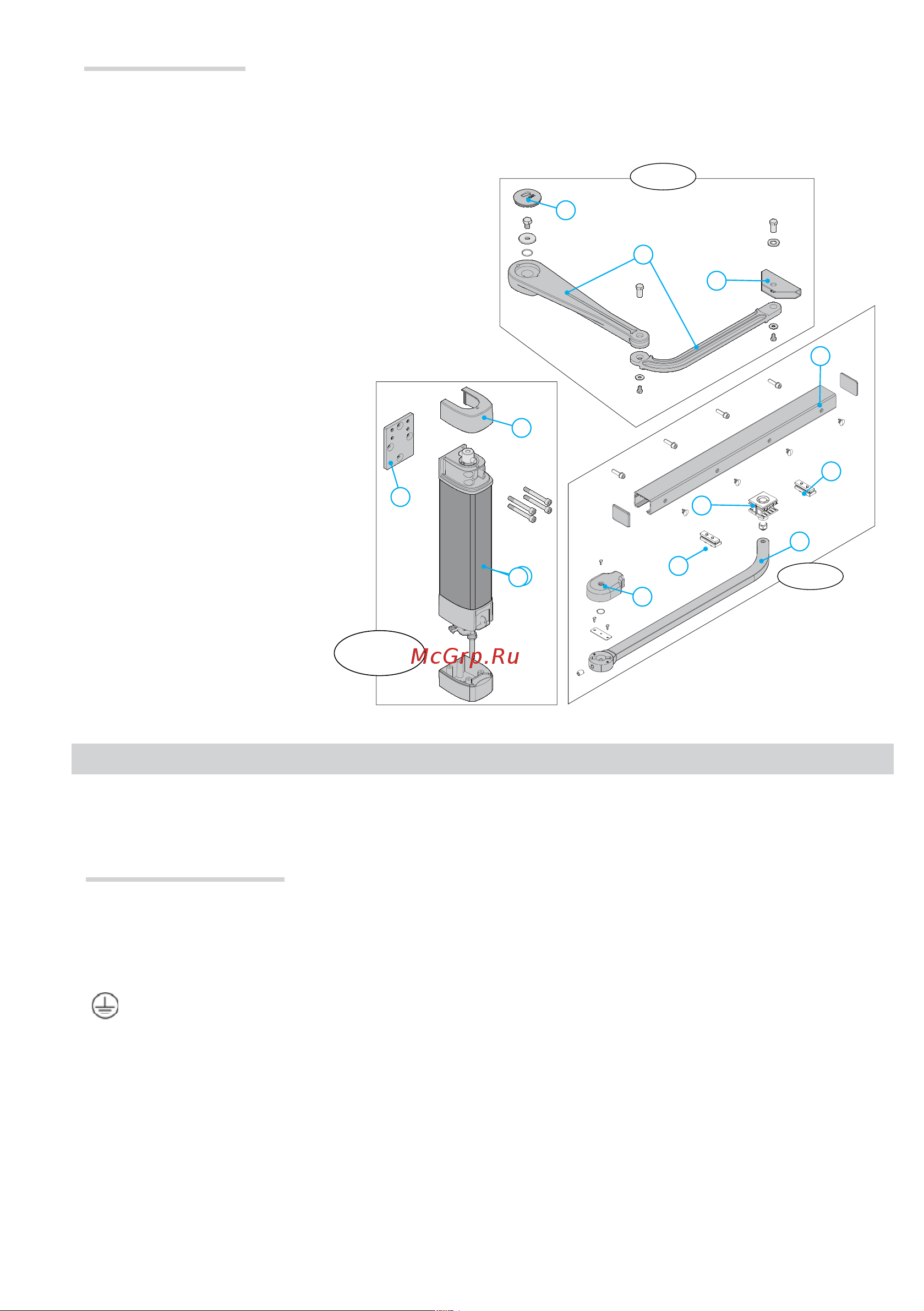

1. Центральная часть привода

2. Верхняя крышка

3. Нижняя крышка

4. Шарнирный рычаг

5. Крепежная скоба рычага STYLO-BS

6. Кронштейн привода

7. Крышка STYLO-BS

8. Крышка STYLO-BD

9. Скользящий башмак

10. Механический упор открывания

11. Направляющая скольжения STYLO-BD

12. Механический упор закрывания

13. прямой рычаг

Основные компоненты

⚠

Перед началом монтажных работ выполните следующее:

• Убедитесь в том, что питание блока управления осуществляется от отдельной линии и расстояние между

контактами не менее 3 мм.

• Приготовьте каналы для проводки кабеля, гарантирующие надежную защиту от механических повреждений.

•

Убедитесь в том, чтобы между внутренними соединениями кабеля и другими токопроводящими частями была

предусмотрена дополнительная изоляция.

• Проверьте, чтобы конструкция ворот была достаточно прочной, створки плавно и легко поворачивались на петлях

и не было заедания при движении ворот и люфт в петлях.

• Проверьте наличие механических упоров при открывании и закрывании створок.

ВОЗМОЖНАЯ КОНФИГУРАЦИЯ СИСТЕМЫ

Предварительные проверки

⚠

Монтаж должен производиться квалифицированным персоналом в полном соответствии с требованиями дей-

ствующих норм безопасности.
