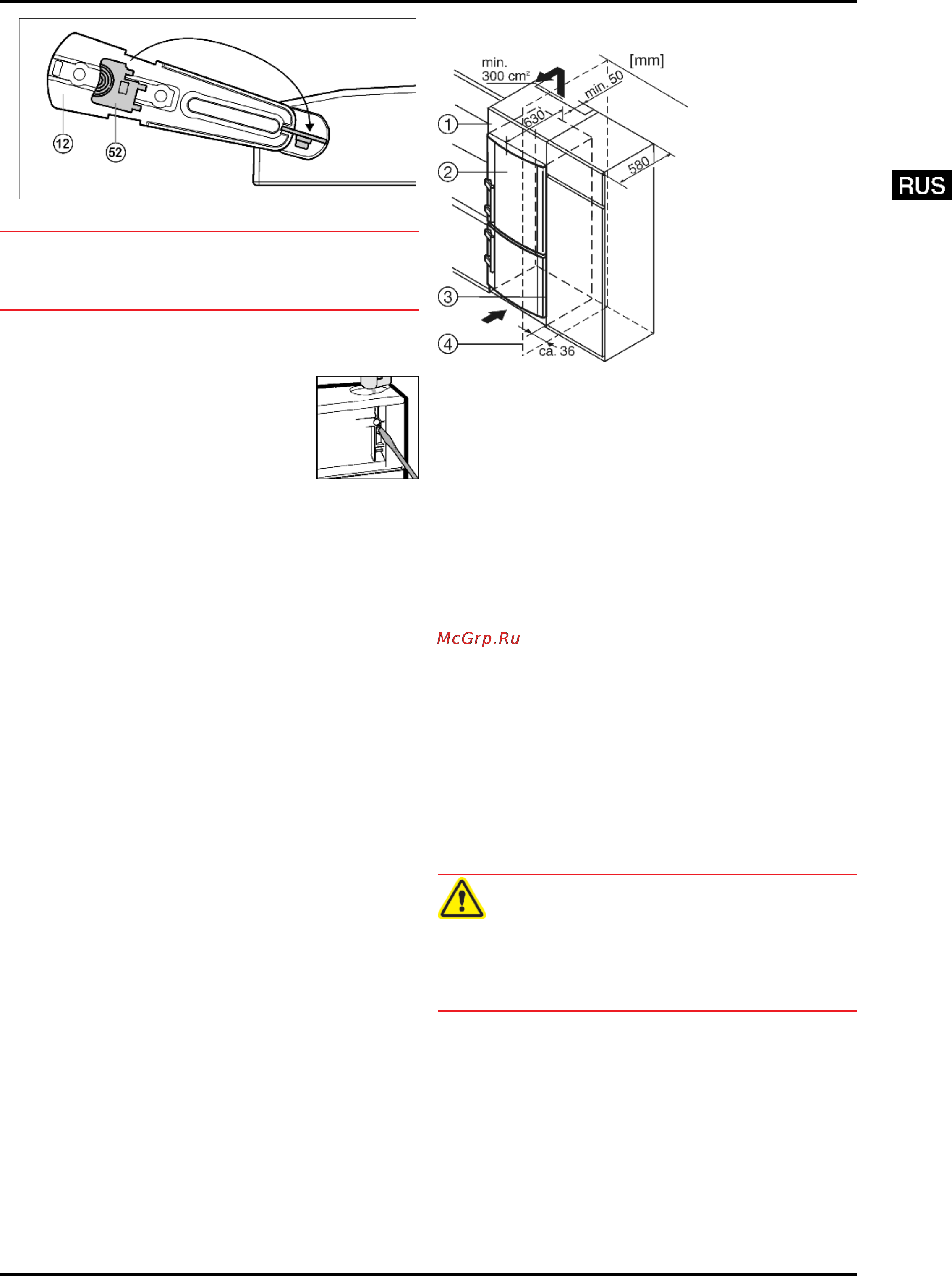

Fig. 11
ВНИМАНИЕ
Кабели могут перекрутиться и из-за этого получить повре-
ждения!
u
Используйте шаблон.
u
Отсоедините входящий в объем поставкишаблон
Fig. 11 (52)
от опорного кронштейна и заблокируйте им
опорный кронштейн
Fig. 11 (12)
и втулку от поворота.
u
При помощи отвертки вытолкните опор-
ный кронштейн
Fig. 10 (12)
снизу и сни-
мите с двери вместе с кабелем.
u
Извлеките пробку
Fig. 10 (53)
снизу при
помощи отвертки и вставьте на другой
стороне.
u
Проденьте кабель опорного кронштейна
Fig. 10 (12)
на
противоположной стороне и установите опорный крон-
штейн.
u
Снимите шаблон
Fig. 10 (52)
и закрепите на опорном
кронштейне.
u
Вставьте разъем
Fig. 10 (51)
.
u
Введите кабель в направляющую.
u
Зафиксируйте крышку
Fig. 10 (50)
на дверце.
4.1.9 Монтаж верхней двери
u
Установите верхнюю дверцу на средний опорный палец
Fig. 6 (21)
, закройте дверцу и установите верхний опор-
ный кронштейн
Fig. 5 (12)
так, чтобы он защелкнулся в
верхней стороне устройства.
u
Прикрутите опорный кронштейн
Fig. 5 (12)
. При необхо-
димости просверлите отверстия или используйте акку-
муляторную отвертку.
u
Защёлкните крышку
Fig. 5 (10)
и крышку
Fig. 5 (13)
.
u
Снова установите разъём
Fig. 4 (5)
.
u
Введите кабель в направляющую.
u
Снова установите крышку
Fig. 4 (3)
.
u
Установите крышку
Fig. 4 (2)
снаружи со стороны шарни-
ра с поворотом на 180° и защелкните ее.
u
Установите крышку
Fig. 4 (1)
снаружи со стороны шарни-
ра с поворотом на 180° и защелкните ее.
4.1.10 Выравнивание дверей
u
При необходимости выровняйте дверцу через два про-
дольных паза в нижнем опорном кронштейне
Fig. 7 (33)
и
среднем опорном кронштейне
Fig. 6 (22)
параллельно
корпусу устройства. Для этого выкрутите средний винт
на нижнем опорном кронштейне
Fig. 7 (33)
.
u
Затяните винты.
4.2 Установка в кухонную стенку
Fig. 12
(1) Дополнительный
шкафчик
(3) Кухонный шкаф
(2) Устройство (4) Стенка
Устройство может быть окружено предметами кухонной об-
становки. Чтобы уравнять устройство
Fig. 12 (2)
по высоте
с кухонной стенкой, можно установить над устройством со-
ответствующий дополнительный шкафчик
Fig. 12 (1)
.
При комбинировании с обычными кухонными шкафами (глу-
бина макс. 580 мм) устройство можно установить непосред-
ственно рядом с кухонным шкафом
Fig. 12 (3)
. Дверца ус-
тройства выступает по сторонам на 34 мм и по центру ус-
тройства на 50 мм относительно передней стенки кухонного
шкафа. Поэтому ее можно свободно открывать и закрывать.
Важно для вентиляции:
-
На задней стенке шкафчика должен быть вентиляцион-
ный канал глубиной не менее 50 мм по всей ширине этого
шкафчика.
-
Поперечное сечение вентиляционного отверстия под
нижней панелью должно составлять не менее 300 см
2
.
-
Чем больше площадь вентиляционного отверстия, тем
меньше электроэнергии потребляет устройство при ра-
боте.
Если устройство установлено на шарнирах у стены
Fig. 12 (4)
, то расстояние между устройством и стеной дол-
жно быть не менее 36 мм. Настолько выступает ручка при
открытой дверце.
4.3 Транспортировка устройства
ОСТОРОЖНО
Опасность травмы и повреждений в результате ненадле-
жащей транспортировки!
u
Перевозите устройство в упаковке.
u
Перевозите устройство в стоячем положении.
u
Не транспортируйте устройство в одиночку.
4.4 Установка устройства
При повреждении устройства немедленно - до подключения
- обратитесь к поставщику.
Пол на месте установки должен быть горизонтальным и
ровным.
Избегайте устанавливать устройство в зоне прямых сол-
нечных лучей, рядом с плитой, системой отопления и дру-
гими аналогичными приборами.
Устройство всегда следует устанавливать непосредствен-
но у стены.
Не устанавливайте устройство без помощника.
Ввод в работу
7
