Came GARD PT 4 [10/24] Вставьте и зафиксируйте на кожухе защитную крышку
![Came GARD PT 4 [10/24] Вставьте и зафиксируйте на кожухе защитную крышку](/views2/1777528/page10/bga.png)
Стр.
10
10 - Код руководства:
FA00682-RU
FA00682-RU - вер.
1
1 03/2017 - © Came S.p.A. - Все данные, содержащиеся в этой инструкции, могут быть изменены в любое время и без предварительного уведомления.

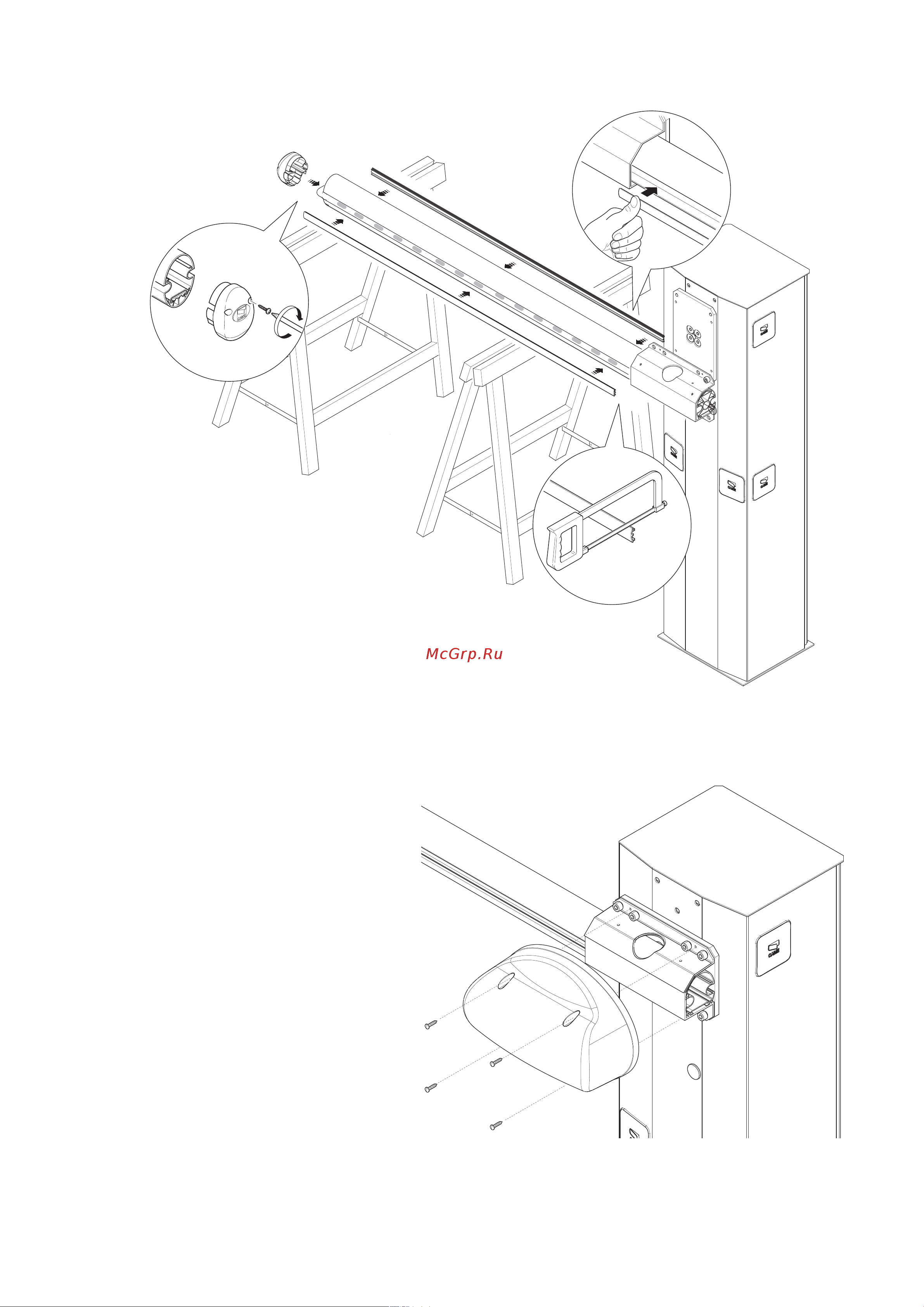

Отрежьте профиль требуемой длины и вставьте его в пазы стрелы. Повторите процедуру с обеих сторон. Вставьте концевую заглушку
стрелы.
Вставьте и зафиксируйте на кожухе защитную крышку.
