![Came GARD PT 4 [6/24] Винт m12 x 40 uni 5739](/views2/1777528/page6/bg6.png)
350
400
200
r 40
Стр.
6
- Код руководства:
FA00682-RU
FA00682-RU - вер.
1
1 03/2017 - © Came S.p.A. - Все данные, содержащиеся в этой инструкции, могут быть изменены в любое время и без предварительного уведомления.

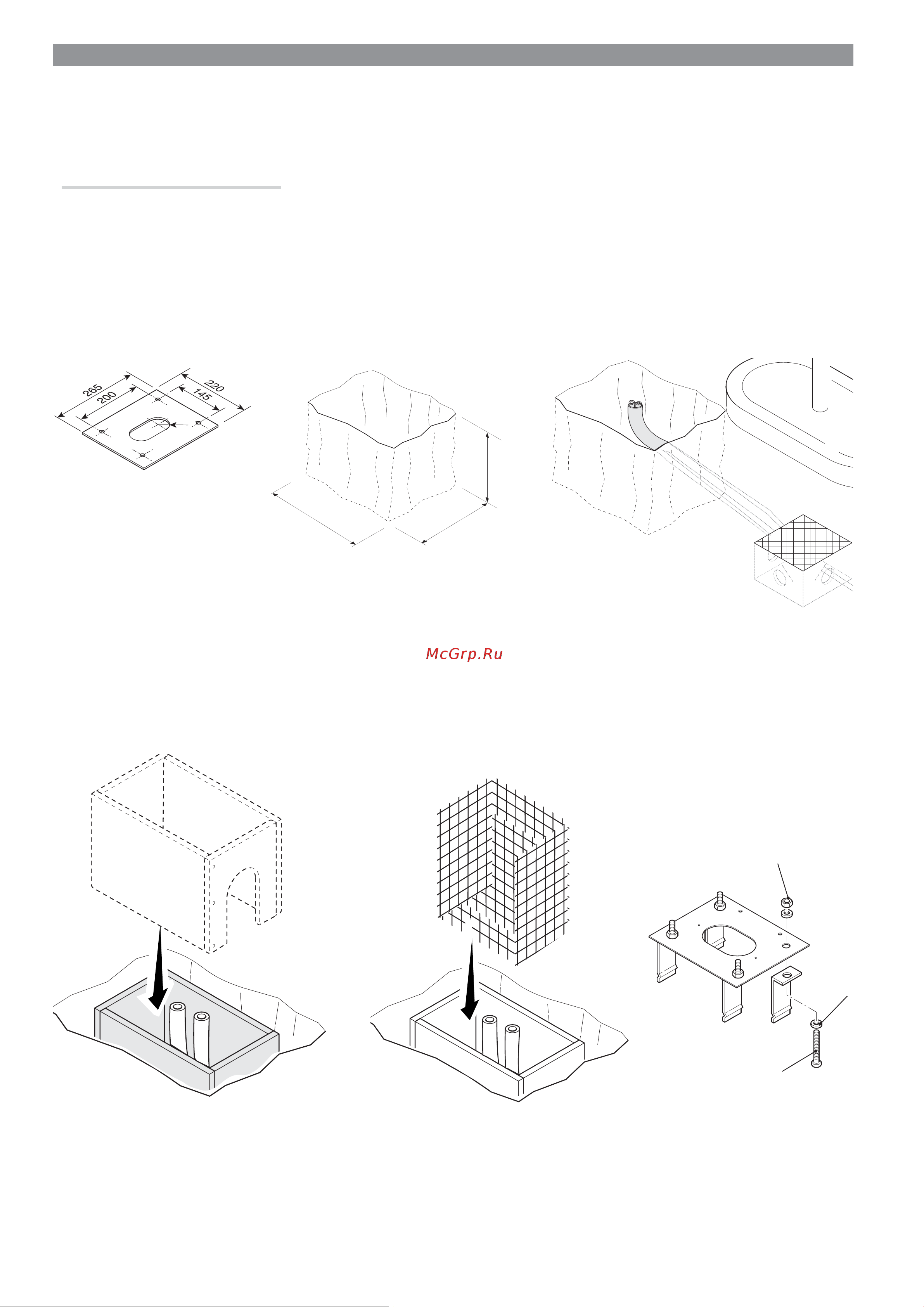

Подготовьте опалубку большего, чем монтажное основание, размера и установите ее в яму.
Вставьте железную сетку внутрь опалубки для армирования бетона.
Закрепите четыре анкерных пластины на монтажном основании.
МОНТАЖ
⚠
Приведенные ниже рисунки носят иллюстративный характер, так как пространство для крепления шлагбаума и дополнительных
принадлежностей может меняться от случая к случаю. Выбор наиболее подходящего решения должен осуществляться установщиком
на месте.
⚠
Внимание! Для перемещения оборудования используйте необходимые грузоподъемные приспособления.
Во время крепления шлагбаума его положение может быть нестабильным. Будьте осторожны до полной фиксации стойки.
Установка монтажного основания
⚠
Если существующее дорожное покрытие не позволяет прочно и надежно зафиксировать тумбу, необходимо зацементировать
площадку.
Выполните выемку грунта под опалубку.
Подготовьте трубы и гофрошланги для проводов и кабелей, идущих от разветвительного колодца.
Количество гофрированных труб зависит от варианта системы и предусмотренных дополнительных устройств.
Гайка M12 UNI 5588
Шайба
Винт M12 x 40 UNI
5739
