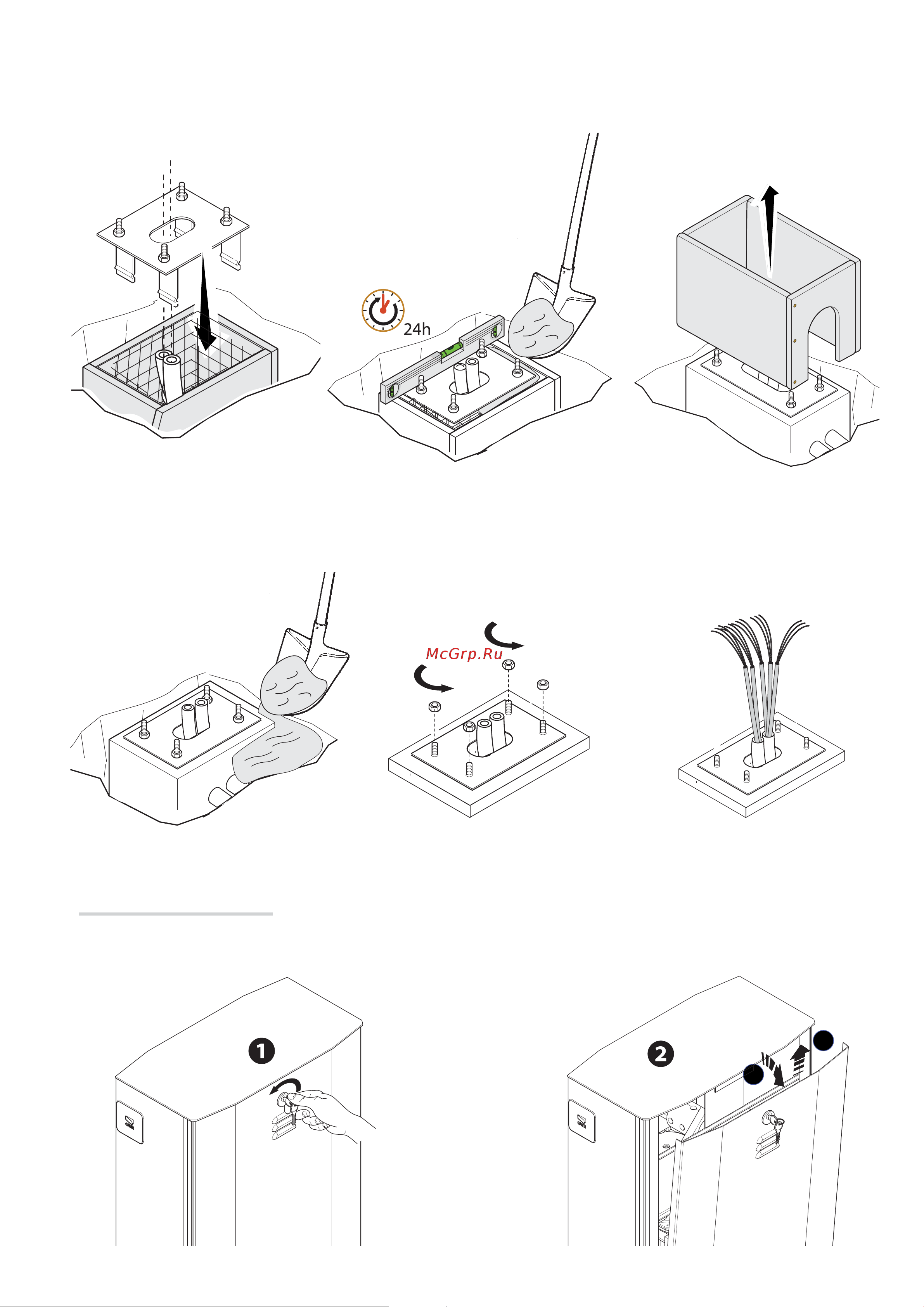

Установите монтажное основание поверх сетки.
Заполните опалубку цементным раствором. Монтажное основание должно быть абсолютно ровным, резьба винтов должна
находиться полностью на поверхности.
Подождите не менее 24 часов, чтобы цемент полностью затвердел.
Удалите опалубку.
Подготовка тумбы шлагбаума
Отверните два винта верхней крышки, вставьте ключ в замок и поверните его против часовой стрелки .
Снимите верхнюю крышку и дверцу тумбы .
Засыпьте пространство вокруг цементного блока землей.
Отвинтите гайки и снимите шайбы с винтов.
Вставьте электрические кабели в трубы таким образом, чтобы с другого конца они выходили как минимум на 600 мм.
