Стр.
5
- Код руководства:
FA00682-RU
FA00682-RU - вер.
1
1 03/2017 - © Came S.p.A. - Все данные, содержащиеся в этой инструкции, могут быть изменены в любое время и без предварительного уведомления.
Подключение
Тип кабе-
ля
Длина кабеля
1 < 15 м
Длина кабеля
15 < 30 м
Электропитание ~230 В H05RN-F 3G x 1,5 мм 3G x 2,5 мм
2
Сигнальная лампа
FROR CEI
20-22
CEI EN
50267-2-1
2 x 0,5 мм
2
-
Фотоэлементы (передатчики) 2 x 0,5 мм
2
Фотоэлементы (приемники) 4 x 0,5 мм
2
Устройства управления и безопасности 2 x 0,5 мм
2
Антенна RG58 max 10 м
Датчик обнаружения ТС (смотрите прилагаемую документацию)
Если длина кабеля отличается от приведенной в таблице, его сечение определяется на основании реального потребления тока
подключенными устройствами и в соответствии с указаниями, содержащимися в нормативе CEI EN 60204-1.
Для последовательных подключений, предусматривающих большую нагрузку на тот же участок цепи, значения в таблице должны
быть пересмотрены с учетом реальных показателей потребления и фактических расстояний. При подключении устройств, не
рассматриваемых в данной инструкции, следует руководствоваться технической документацией на соответствующее изделие.
ОБЩИЕ ИНСТРУКЦИИ ПО МОНТАЖУ
⚠
Монтаж должен производиться квалифицированным персоналом в полном соответствии с требованиями действующих норм
безопасности.
Важно! Использование оригинальных устройств управления, безопасности и аксессуаров компании CAME гарантирует исправную
работу системы, упрощает ее эксплуатацию и техническое обслуживание.
Предварительные проверки
⚠
Перед тем как приступить к монтажным работам, выполните следующее:
• Проверьте, чтобы монтажная поверхность была ровной, прочной и устойчивой.
• Для подключения к сети электропитания необходимо предусмотреть автоматический выключатель с расстоянием между
контактами не менее 3 мм.
•
Убедитесь в том, чтобы между внутренними соединениями кабеля и другими токопроводящими частями была предусмотрена
дополнительная изоляция.
• Приготовьте лотки и каналы для проводки кабеля, гарантирующие надежную защиту от механических повреждений.

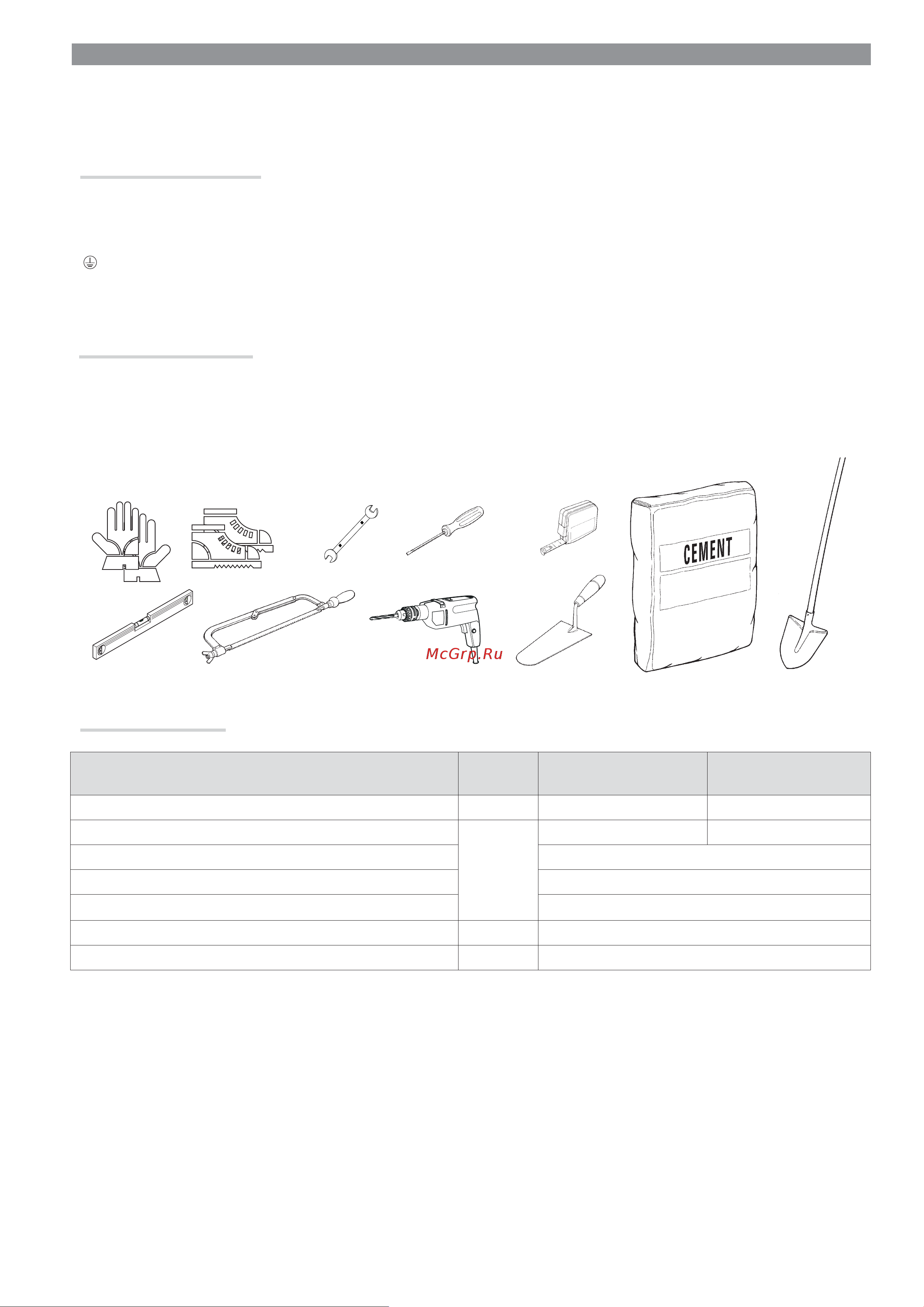

Инструменты и материалы
Перед началом монтажных работ убедитесь в наличии всех необходимых инструментов и материалов, которые позволят произвести
установку системы в полном соответствии с действующими нормами безопасности. На рисунке представлен минимальный набор
инструментов, необходимых для проведения монтажных работ.
Тип и сечение кабелей
