CAME
1
5
11
7
9
4
3
12
10
8
6
2
6
1
7
8
9
10
6
2
3
4
5
Стр.
4
- Код руководства:
FA00682-RU
FA00682-RU - вер.
1
1 03/2017 - © Came S.p.A. - Все данные, содержащиеся в этой инструкции, могут быть изменены в любое время и без предварительного уведомления.

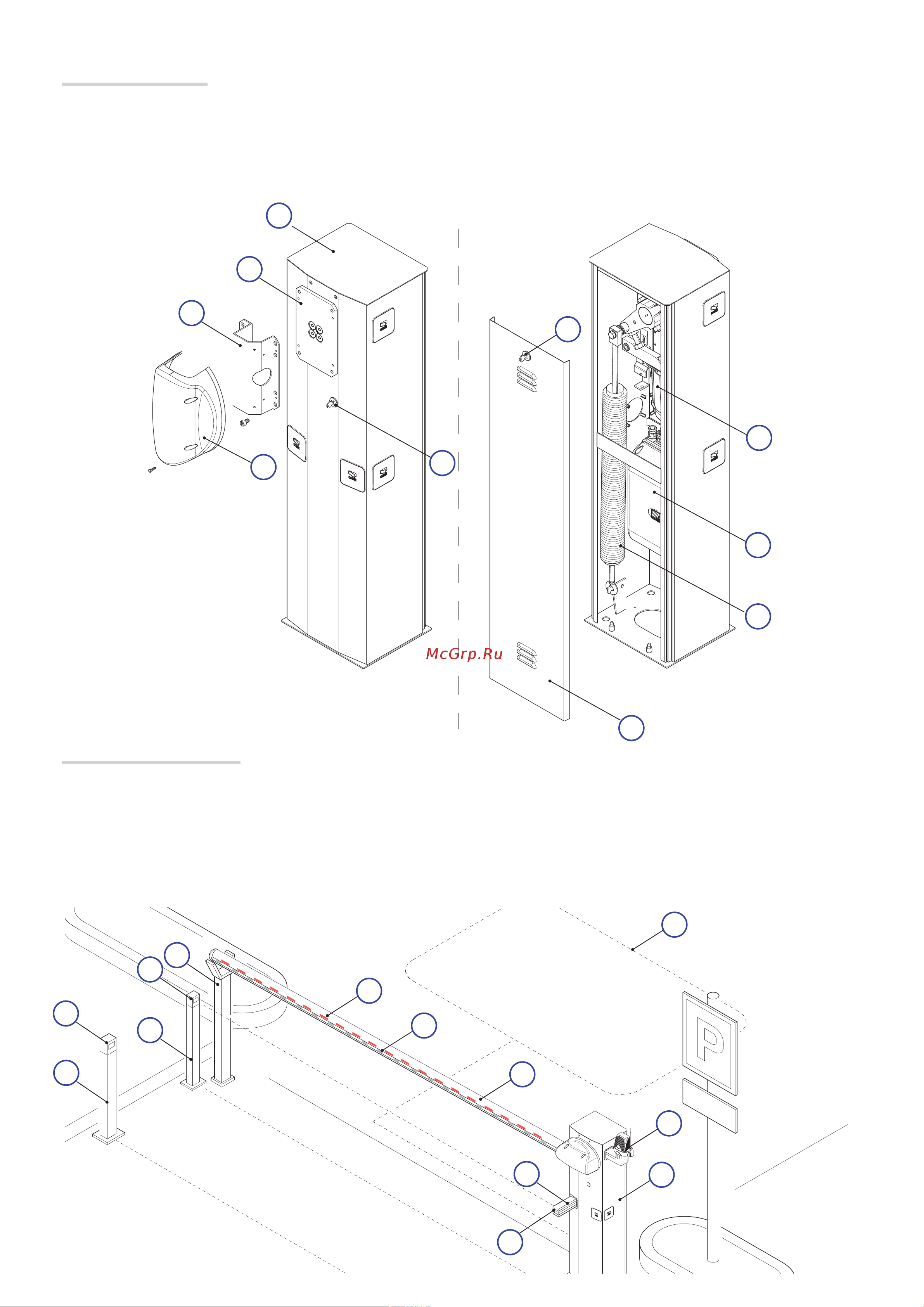

Основные компоненты
1. Тумба
2. Пластина передающего вала
3. Кожух для крепления стрелы
4. Защитная крышка
5. Разблокировка привода с помощью индивидуального
ключа
6. Замок дверцы с индивидуальным ключом
7. Привод
8. Блок управления
9. Балансировочная пружина
10. Смотровая дверца
Вариант типовой установки
1. Шлагбаумы 001G3250
2. Сигнальная лампа
3. Стрела полуовального сечения
4. Дюралайт
5. Красные светоотражающие наклейки
6. Фотоэлементы
7. Консоль для фотоэлементов
8. Стойка под фотоэлементы
9. Неподвижная опора
10. Устройство управления (кодонаборная клавиатура, маг-
нитный ключ, проксимити-устройство и т.д.)
11. Стойка для устройства управления
12. Металлодетектор
Содержание
- Fa00682 ru 1
- Внимание важные правила техники безопасности прочитайте внимательно 2
- Винт m12 x 40 uni 5739 6
- Гайка m12 uni 5588 6
- Шайба 6
- Uni 5931 m8x12 8
- Гайка m12 uni 5588 8
- Шайба 8
- Uni 7687 m3x8 9
- Fa00682 ru fa00682 r 10
- Вставьте и зафиксируйте на кожухе защитную крышку 10
- Отрежьте профиль требуемой длины и вставьте его в пазы стрелы повторите процедуру с обеих сторон вставьте концевую заглушку стрелы 10
- G03750 11
- Fa00682 ru fa00682 r 12
- Привинтите пружину к анкерному стержню прикрепленному к рычагу передачи 12
- Прикрепите тягу с проушиной пружины к анкерной пластине 12
- Разблокирйте привод установите стрелу в вертикальное положение и снова заблокируйте привод 12
- Разблокировка 12
- 2 12 13 3 14
- 8 7 10 11 14
- Таблица предохранителей zl38 14
- Все действия по открыванию и закрыванию стрелы должны выполняться при закрытой смотровой дверце включив шлагбаум убедитесь что стрела располагается горизонтально в закрытом опущенном положении и под углом 89 в открытом 17
- Кнопка prog светодиодный индикатор программирования 17
- Механический упор контргайка 17
- Нажмите и удерживайте в нажатом положении кнопку prog на блоке управления светодиодный индикатор мигает нажмите на кнопку программируемого передатчика если светодиодный индикатор горит ровным светом программирование выполнено успешно 17
- Регулировка конечных положений 17
- Светодиодный индикатор программирования 17
- Чтобы откорректировать вертикальное положение открывания опустите стрелу откройте смотровую дверцу и поверните механический упор открывания по часовой стрелке или против нее затем зафиксируйте упор с помощью контргайки 17
- Механический упор закрывания контргайка 18
- A c t время автоматического закрывания регулирует время ожидания шлагбаума в открытом положении по истечении заданного времени происходит автоматическое закрывание время ожидания может составлять от 1 до 120 секунд 19
- Fa00682 ru fa00682 r 19
- Off напряжение 24 в на выходе контактов 10 e во время движения стрелы 19
- Off немедленное закрывание шлагбаума 8 off откл 19
- Off открыть закрыть изменить направление кнопкой подключенной к 2 7 и или брелоком передатчиком при установленной плате af 19
- Off стоп 9 off откл 19
- On автоматическое закрывание 1 off выкл 19
- On ведомый slave управляемый шлагбаум 7 off отключена 19
- On напряжение 24 в на выходе контактов 10 e во время движения и при закрытом шлагбауме 19
- On обнаружение препятствия при остановленном двигателе 6 off отключена 19
- On предварительное включение сигнальной лампы при открывании и закрывании длительность предварительного включения 5 секунд 5 off отключена 19
- On присутствие оператора 4 off выкл 19
- On только открыть кнопкой подключенной к 2 7 и или брелоком передатчиком при установленной плате af 19
- On тормозящее действие стрелы при закрывании 10 off отключена 19
- Sens чувствительность регулирует чувствительность токовой системы обнаружения препятствий во время движения стрелы диапазон регулировки минимальная чувствительность или максимальная чувствительность 19
- Выбор функций и режимов работы 19
- Микропереключатель описание функций и режимов работы 19
- Регулировка описание функций и режимов работы 19
- Регулировки 19
- Установки по умолчанию 19
- Came s p a came s p a 24
- Www came com www came com 24
