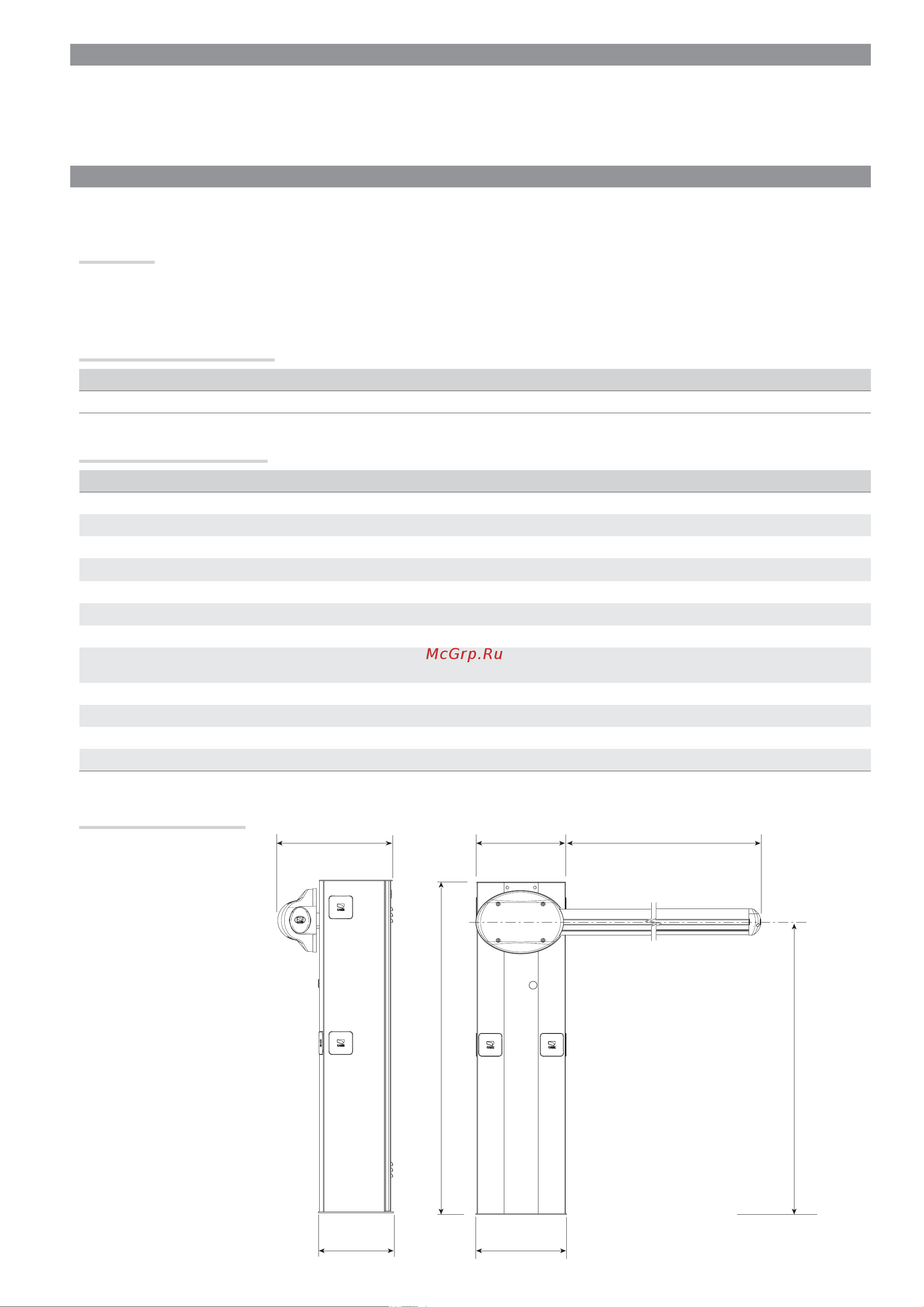

![Came GARD PT 4 Инструкция по эксплуатации онлайн [3/24] 600169](/views2/1777528/page3/bg3.png)
338
1007
260 max. 3750
884
265220
Стр.
3
- Код руководства:
FA00682-RU
FA00682-RU - вер.
1
1 03/2017 - © Came S.p.A. - Все данные, содержащиеся в этой инструкции, могут быть изменены в любое время и без предварительного уведомления.
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Этот символ обозначает раздел, требующий особого внимания.
⚠
Этот символ обозначает раздел, связанный с вопросами безопасности.
☞
Этот символ обозначает раздел, предназначенный для ознакомления конечного пользователя.
ОПИСАНИЕ
Тумба шлагбаума с энкодером, изготовленная из оцинкованной, окрашенной стали, с возможностью установки дополнительных
принадлежностей.
Назначение
Автоматический шлагбаум предназначен для использования на частных и общественных парковках.
Запрещается использовать устройство не по назначению и устанавливать его методами, отличными от описанных в
настоящей инструкции.
Ограничения в использовании
Модель G3750
Максимальная ширина проезда (м) 3,75
Технические характеристики
Модель G3750
Класс защиты (IP) 54
Напряжение электропитания (В, 50/60 Гц) ~230
Электропитание двигателя (В) =24
Макс. потребляемый ток(А) 15
Мощность(Вт) 300
Крутящий момент (Нм) 200
Время открывания на 90° (с) 2 — 6
Интенсивность использования
ИНТЕНСИВНОГО
ИСПОЛЬЗОВАНИЯ
Диапазон рабочих температур(°C) -20 – +55
Передаточное отношение (i) 1/202
Класс изоляции I
Масса(кг) 47
Габаритные размеры (мм)
