L N L1T L2T M N FC FA F + E -
10 11 E1 E6
+
-
26V
0V
230
0
24V 0
THERMAL
L N L1T L2T
Стр. 13 - РуководствоFA01030-RU - вер. 1 - 01/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.

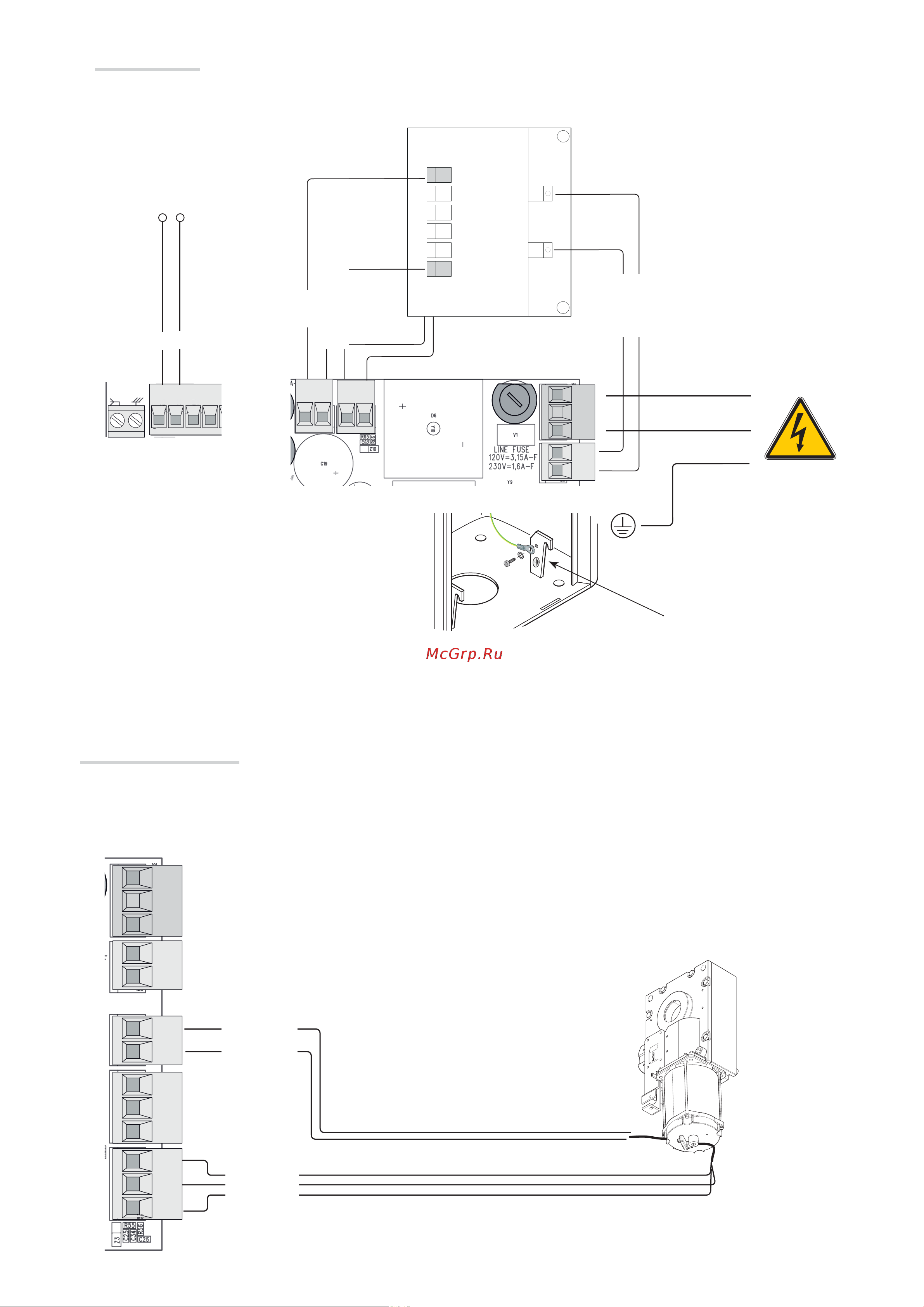

Электропитание
Электропитание аксессуаров:
- ~24 В при электропитании от сети;
- =24 В при электропитании от
аккумуляторов.
Макс. суммарная мощность: 40 Вт
Трансформатор
Красный
Белый
Синий
Оранжевый
Привод =24В с энкодером
Привод уже подключен.
В случае правосторонней установки шлагбаума следуйте инструкциям, содержащимся в параграфе "ПОДГОТОВКА ШЛАГБАУМА".
Заводские подключения
Белый
Коричневый
Зеленый
Коричневый
Синий
Кольцевой кабельный нако-
нечник с винтом и шайбой
для заземления
~230 В, 50/60 Гц
