10 11 E1 E6 Rx Tx 1 2 3 3P 4 5 7 CX CY
A B GND A B S1 GND
CAME
ACCESS CONTROL
AF
R700
R800
Стр. 14 - РуководствоFA01030-RU - вер. 1 - 01/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.
Красный
Черный
Белый
Синий

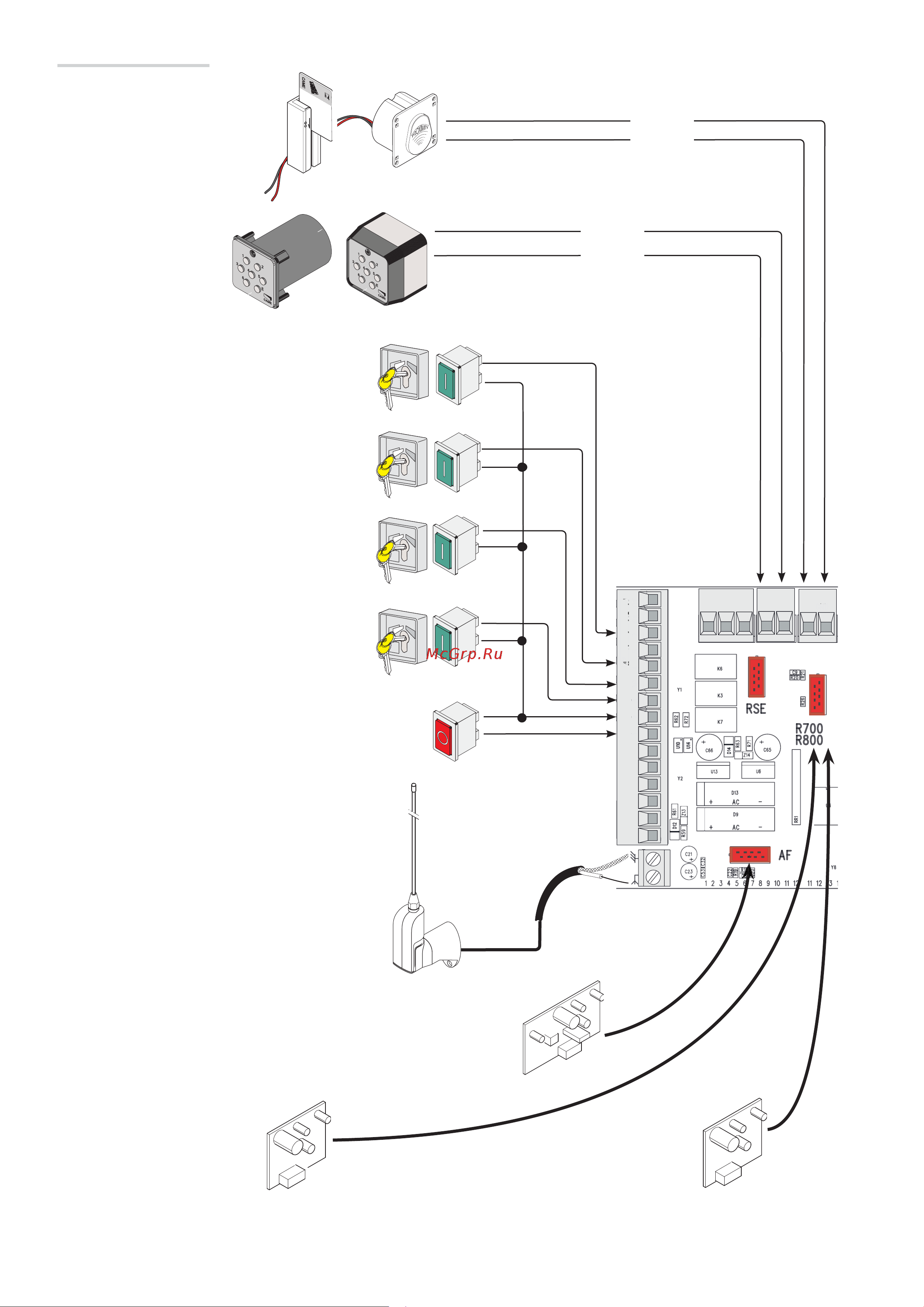

Функция "ТОЛЬКО ЗАКРЫТЬ" с помощью устройства
управления (Н.О. контакты).
Внимание: в режиме "ПРИСУТСТВИЕ ОПЕРАТОРА"
необходимо обязательно подключить устройство
управления к контактам 2-4
.
Устройства управления
Антенна с кабелем
RG58
Кнопка "СТОП" (Н.З. контакты). Данная кнопка
позволяет остановить движение стрелы с последующим
исключением цикла автоматического закрывания. Чтобы
автоматика возобновила движение, необходимо нажать
соответствующую кнопку управления или пульта ДУ.
Если подключений нет, выберите "0" ("Отключено")
для функции F1.
Функция "ОТКРЫТЬ-ЗАКРЫТЬ-ИЗМЕНИТЬ
НАПРАВЛЕНИЕ" (пошаговое управление) с помощью
устройства управления (Н.О. контакты).
Кодонаборная
клавиатура
Проксимити-считыватель или
считыватель магнитных карт
Вставьте плату декодера (R700) для
обнаружения проксимити-считывателя
(TSP00) или считывателя магнитных
карт (LT001).
Вставьте плату декодера
(R800) для обнаружения
кодонаборной клавиатуры.
ВНИМАНИЕ! Для обеспечения исправной работы перед тем как установить любую плату (например: AF, R800), ОТКЛЮЧИТЕ
ЭЛЕКТРОПИТАНИЕ и отсоедините аккумуляторы при их наличии.
Вставьте плату AF для управления
шлагбаумом с помощью брелока-
передатчика.
Внимание! Функция "ТОЛЬКО ОТКРЫТЬ" с помощью
устройства управления (нормально-разомкнутые
контакты), используемая только при шлюзовом
и синхронном режимах работы шлагбаумов. (См.
"ПОДКЛЮЧЕНИЕ ДЛЯ РАБОТЫ В СИНХРОННОМ ИЛИ
ШЛЮЗОВОМ РЕЖИМЕ")
Функция "ТОЛЬКО ОТКРЫТЬ" с помощью
устройства управления (нормально-разомкнутые
контакты).
Внимание: в режиме "ПРИСУТСТВИЕ ОПЕРАТОРА"
необходимо обязательно подключить устройство
управления к контактам 2-3.
