1335
243
493
405
1305
max. 7600
914
Стр. 3 - РуководствоFA01030-RU - вер. 1 - 01/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Этот символ обозначает раздел, требующий особого внимания.
⚠
Этот символ обозначает раздел, связанный с вопросами безопасности.
☞
Этот символ обозначает раздел, предназначенный для ознакомления конечного пользователя.
ОПИСАНИЕ
Тумба шлагбаума из окрашенной оцинкованной или сатинированной нержавеющей стали AISI 304 с возможностью установки
дополнительных принадлежностей.
Назначение
Автоматический шлагбаум предназначен для использования на частных и общественных парковках.
Запрещается использовать устройство не по назначению и устанавливать его методами, отличными от описанных в
настоящей инструкции.
Ограничения в использовании
Модель G2080E - G2080IE
Максимальная ширина проезда (м) 7,60
Технические характеристики
Модель G2080E - G2080IE
Класс защиты (IP) 54
Напряжение электропитания (В - 50/60 Гц) ~230 В
Электропитание мотора (В) =24
Макс. потребляемый ток(А) 15
Мощность (Вт) 300
Крутящий момент (Нм) 600
Время открывания на 90° (с) 4 - 8
Интенсивность использования
ИНТЕНСИВНОГО
ИСПОЛЬЗОВАНИЯ
Диапазон рабочих температур(°C) -20 — +55
Передаточное отношение (i) 1/202
Класс изоляции I
Масса (кг) 91

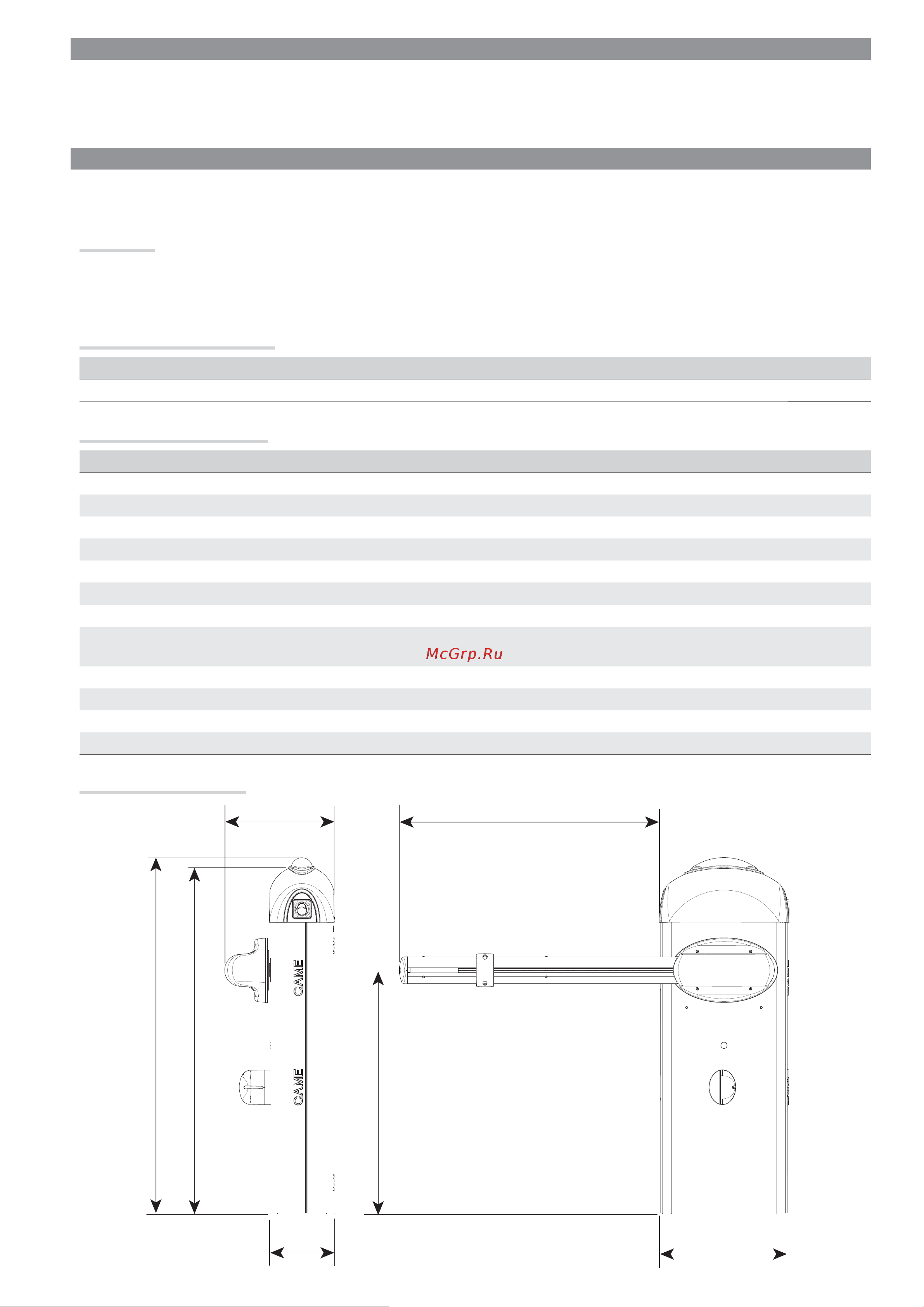

Габаритные размеры (мм)
