3
2
4
5
6
1
9
10
11
12
8
13
15
14
7
16
7
16
7
SEL
SET
Стр. 4 - РуководствоFA01030-RU - вер. 1 - 01/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.

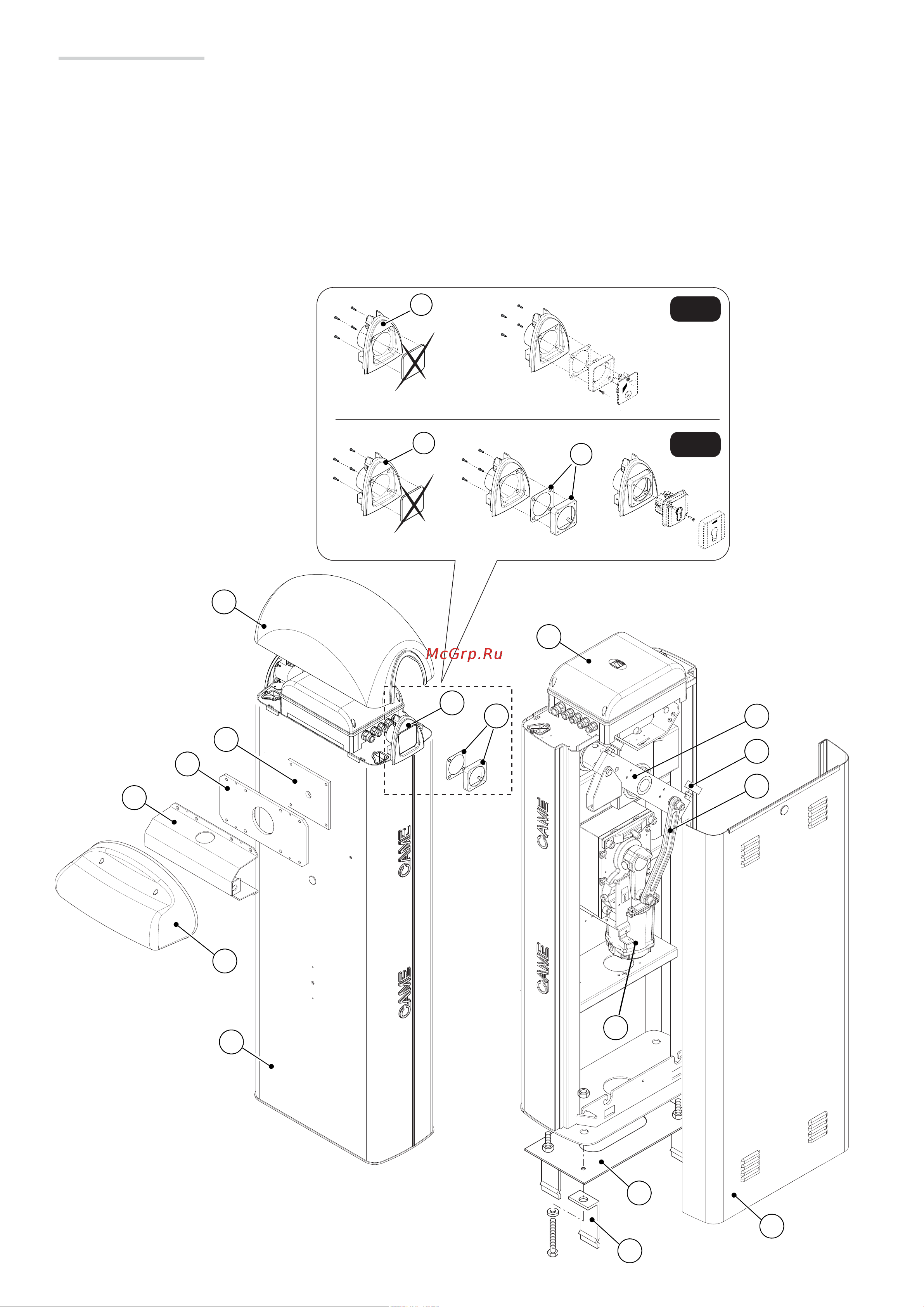

Основные компоненты
1. Куполообразная крышка
2. Фланец крепления стрелы
3. Пластина крепления стрелы
4. Кронштейн крепления стрелы
5. Декоративная накладка
6. Тумба шлагбаума
7. Суппорт для ключей-выключателей и цифровых
кодонаборных клавиатур
8. Блок управления
9. Коромысло
10. Упор регулировки положения стрелы
11. Соединительный рычаг
12. Мотор-редуктор с энкодером
13. Дверца
14. Монтажное основание
15. Анкерная пластина
16. Адаптер с уплотнением для селекторов серии SEL
