Внимание! – При использовании таблицы подбора сменных шесте-
рен в случае отсутствия данных для шестерен B и C, гитара собирается по схе-
ме «вариант I». На место шестерни В устанавливается любая подходящая из
поставляемых со станком шестерен. Когда в таблице имеются данные на все
четыре шестерни, гитара собирается по схеме «вариант II».
Внимание! –
Перед заменой шестерен отключите станок от электри-
ческой сети.
Для замены шестерен гитары подач снимите защитный кожух. Шестерня
А ведущая, шестерня D ведомая. При схеме «вариантустановки шестерен
шестерня В работает в качестве промежуточной и ее размер не имеет значения
можно использовать любую подходящую шестерню, которая соединит шес-
терни А
и D. Возможность использования шестерни определяется наличием
свободной шестерни в комплекте передач. Валы шестерен А и D закреплены в
подшипниках; поэтому регулировки зазоров производятся на перемещающей-
ся оси с шестернями В и С при помощи регулировочного механизма.
1. Отверните болты, фикси-
рующие шестерни А и D а после этого
болт 1
шестерен В и С.
2. Для снятия шестерен В и С и
освобождения из зацепления открутите
на 2-3 оборота гайку, фиксирующую ось
с шестернями В и С и гайку 2, фикси-
рующую сектор регулировки положения
шестерен.
3. Снимите шестерни.
4. Установите требуемые шес-
терни. Осью шестерен B и C и сектором
регулировки положения
шестерен отре-
гулируйте положение шестерен. При ре-
гулировке зазоров между шестернями
следите, чтобы зазоры были наимень-
шими, но при этом шестерни вращались
свободно.
5. Закрутите фиксирующие болты, при этом шайбы должны быть на
ступице каждой шестерни.
Внимание! – Количество зубьев обозначено на каждой шестерне.
Внимание! – при установке шестерни C по схеме
«вариант II» (рис. 8), не-
обходимо установить между шестернями D и C втулку на ось, для полного за-
цепления шестерни D и шестерни С.

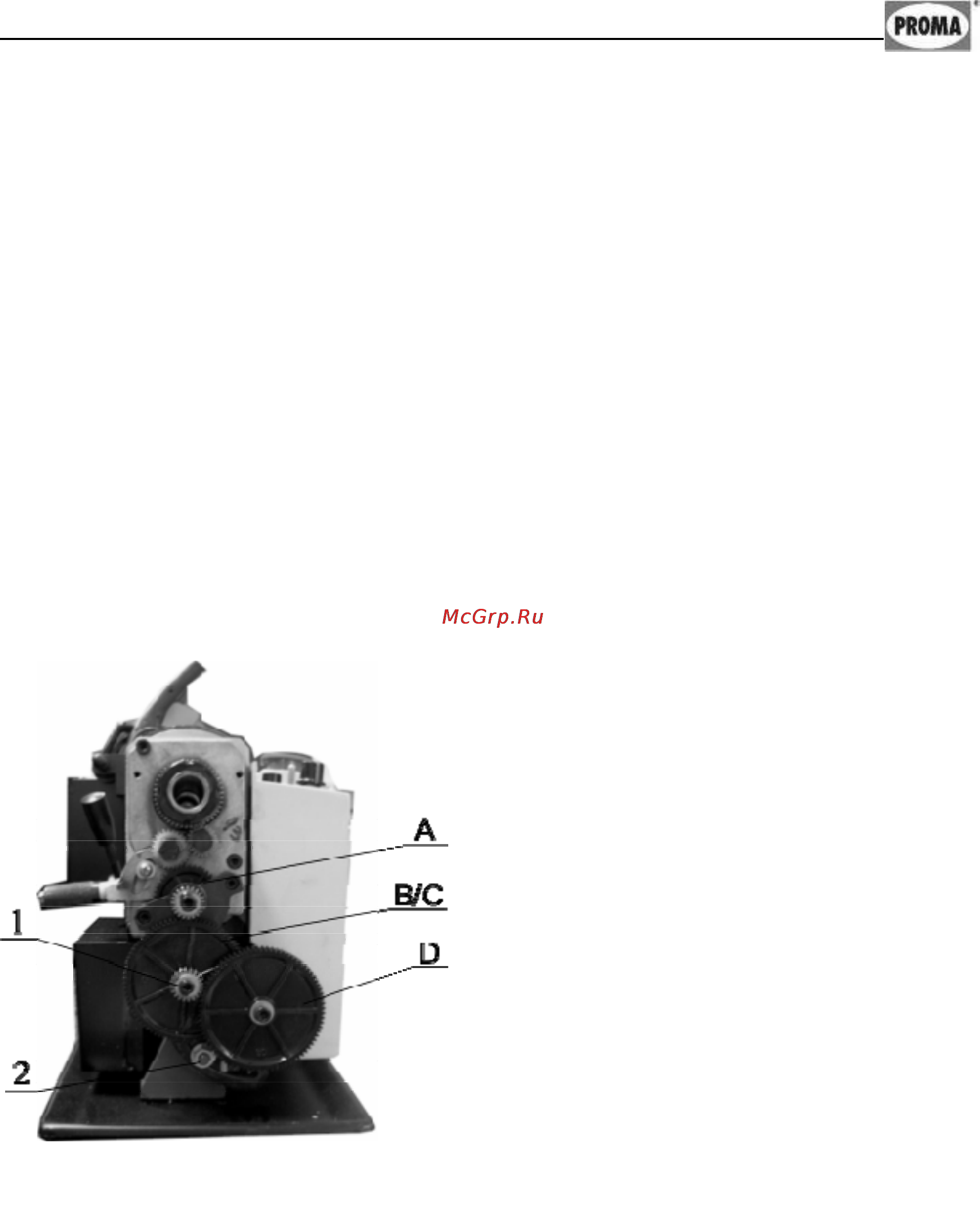

Рисунок 9.
