Настройка поперечных и продольных салазок.

Люфт в опоре винта поперечных и продольных салазок регулируется бол-

тами 1. Отрегулируйте люфт, закручивая или откручивая болт 1. (см. рис.10).

Зазор между сопрягающими направляющими поперечных и верхних сала-

зок регулируют с помощью прямых клиньев 1( рис.11), которые ограничивают

зазор в трапециевидной направляющей. Уменьшение

зазора происходит при

помощи болтов 2 (рис.10 и 11) . Если закручивать болты, то зазоры будут

уменьшаться, и наоборот, если выкручивать болты, то зазоры будут увеличи-

ваться. После регулировки закрутите гайки 3 (рис. 11), обратите внимание,

чтобы болты 2 остались в установленной позиции.

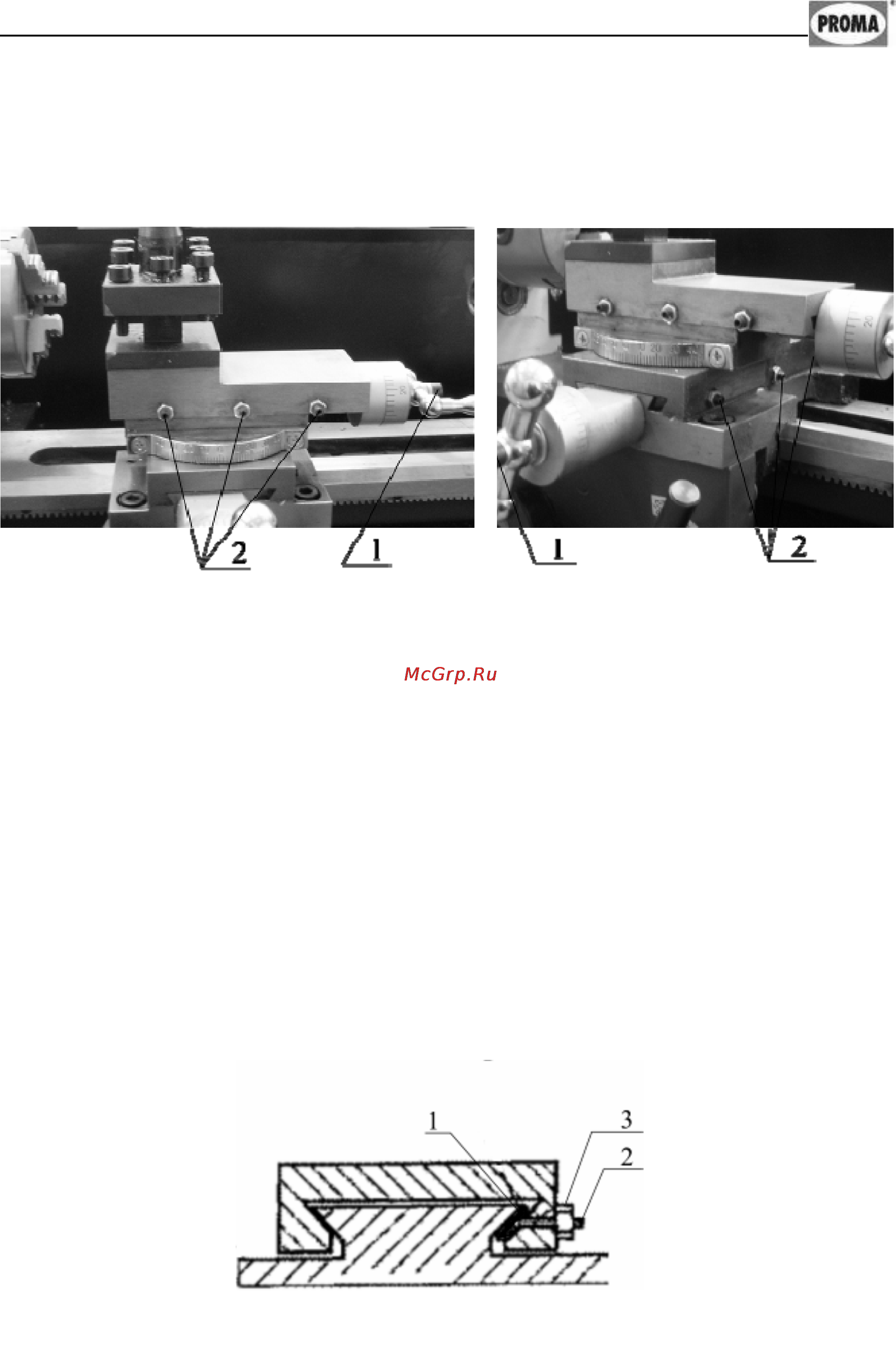

Рисунок 10.

Рисунок 11.
