PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.
18

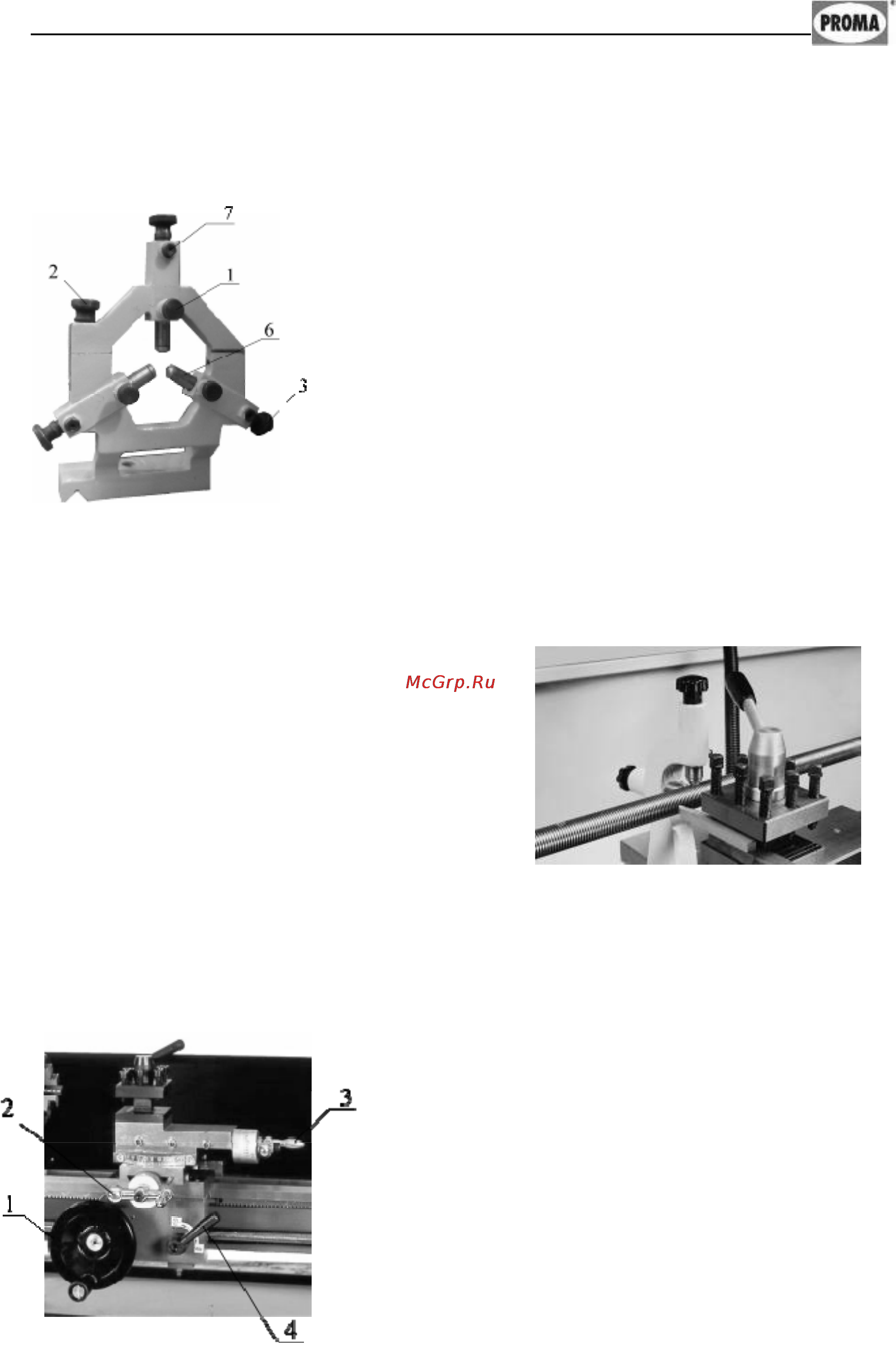

Рисунок 12.
Установка люнетов.
Люнет служит дополнительной опорой вращающимся при обработке заго-
товкам. Люнет предотвращает прогиб деталей от усилий резания и собствен-
ного веса, повышает их виброустойчивость; применяется при обработке длин-
ных нежёстких валов, деталей, имеющих длинные
выступающие части, и т.п.
Неподвижный люнет устанавливается на ста-
нину в необходимом месте и
закрепляется с помо-
щью прижимной планки, болта и гайки. Для уста-
новки детали в люнет ослабьте стопора 1 направ-
ляющих пальцев 6 и выкрутите направляющие
пальцы до упора, ослабьте гайку 2, откиньте фикса-
тор и поднимите верхнюю часть люнета, устано-
вите деталь в зажимной патрон, поставьте на место
верхнюю часть люнета на место
и зафиксируйте ее.
Подведите направляющие пальцы к детали, зажмите
стопора (см. рис.12).
Подвижный люнет устанавливается на каретке. У
подвижного люнета два направляющих пальца, место третьего пальца занима-
ет сам резец. Подвижный люнет предотвра-
щает прогиб изделия, возникающий под
давлением резца.
Направляющие пальцы устанавливают-
ся таким же образом, как и на неподвижном
люнете. (см.рис.13)
6.2. Работа на оборудовании.
Токарная обработка с ручной подачей.
В первую очередь проверьте положение
рукоятки включения и выключения гайки хо-
дового винта 4, при ручной обработке гайка
должна быть выключена.
Установите заготовку в патрон так, чтобы
её биение было минимальным. Если длина за-
готовки превышает по
размеру три её диаметра
заготовку желательно поджать вращающим
центром, установленным в пиноли задней баб-
ки. Убедитесь в том, что ничто не мешает пе-
ремещению суппорта в зоне обработки заго-
Рисунок 13
Рисунок 13.
Рисунок 14.
