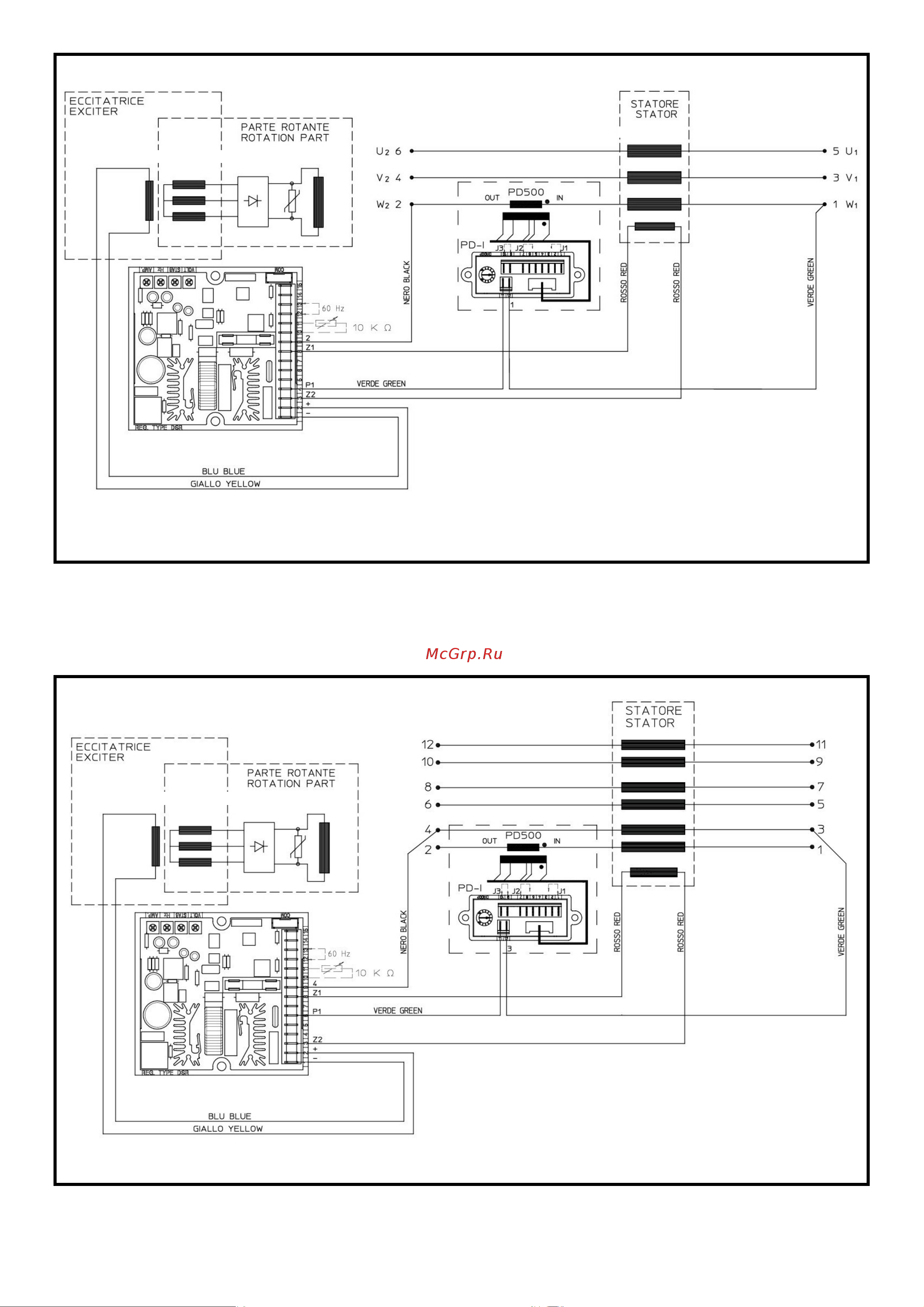

Инструкция по эксплуатации цифрового регулятора DSR - ред. 08 - стр. 10
СТАТОР
ВОЗБУДИТЕЛЬ ВРАЩАЮЩАЯСЯ ЧАСТЬ
Генераторы серии ECO с 6 выводами
С опорным напряжением от 140 В до 280 В
Генераторы с 12 клеммами, с опорой на половину фазы, от 70 В до 140 В
СТАТОР
ВОЗБУДИТЕЛЬ ВРАЩАЮЩАЯСЯ ЧАСТЬ
