Инструкция по эксплуатации цифрового регулятора DSR - ред. 08 - стр. 12
6. Последовательная связь
Коммуникационный модуль USB2DxR (предусмотрен для подключения к разъему COM DSR) имеет порт
USB, через который можно установить параметры (как для конфигурации, так и для работы) и
«контролировать» работу генератора.
7.
APO Контакт
Аббревиатура для вывода активной защиты:: (клеммы 14 и 15 разъема CN1) 30 В-100 мА
неизолированный транзистор с открытым коллектором, нормально закрытый, если установлен флаг
«APO Invert» (2) активен (по умолчанию), открывается (с настраиваемой задержкой от 1 до 15 секунд),
когда из всех аварийных сигналов активен один или несколько отдельно выбираемых аварийных
сигналов.
8.
Подстроечные резисторы VOLT, STAB, Hz и AMP.
Подстроечные резисторы включены по умолчанию, их можно отключить программой DxR_Terminal;
если они не включены,
они не выполняют никаких функций.
VOLT
подстроечный резистор позволяет регулировать от примерно 70 В до примерно 140 В или от
примерно 140 до
примерно 280 В.
STAB
подстроечный резистор регулирует динамический отклик (статизм) генератора переменного тока
в переходных условиях.
Hz
подстроечный резистор допускает отклонение до - 20% относительно номинального значения
скорости,
установленного перемычкой 50/60 (если она активна) или из поля 50/60
Настройки / UFLO &
LAM
Меню (при 50 Гц порог можно
откалибровать от 40 Гц до 50 Гц, при 60 Гц порог можно
откалибровать от 48 Гц до 60 Гц).
AMP
подстроечный резистор
регулирует порог срабатывания защиты от перегрузки по току
возбуждения.
9.
Вход
Vext
Вход Vext (разъем CN1 – клеммы 10 и 11) позволяет осуществлять аналоговое дистанционное управление выходным
напряжением через потенциометр 10 кОм с программируемым диапазоном изменения параметра 16 по отношению к заданному
значению (по умолчанию настройка составляет ±14%(3), начиная с версии 10 Микропрограммы); если вы хотите использовать
постоянное напряжение (
4),
он будет эффективен, если он находится в диапазоне от 0 В до + 2,5 В. Вход выдерживает напряжения
от -5 В до + 5 В, но для значений, превышающих пределы 0 В / + 2,5 В (или в случае отключения), возможны два варианта: не
принимать заданное значение внешнего входа (конфигурация по умолчанию ) и вернитесь в режим регулирования к значению
напряжения, установленному с помощью
подстроечного резистора (если он включен) или с помощью параметра P [19], или
сохраните минимальное (или максимальное) значение напряжения, которое может быть достигнуто (см. рисунки 3a и 3b). Эти два
параметра можно установить с помощью
RAM Voltage CTRL
флаг в
Настройки / Дополнительно
меню, соответствующее биту B7
слова конфигурации P [10] (см. ПАРАМЕТРЫ И РАБОЧИЕ ДАННЫЕ - Параграф 2). Настройки относительно входа Vext приведены в
таблице 5.

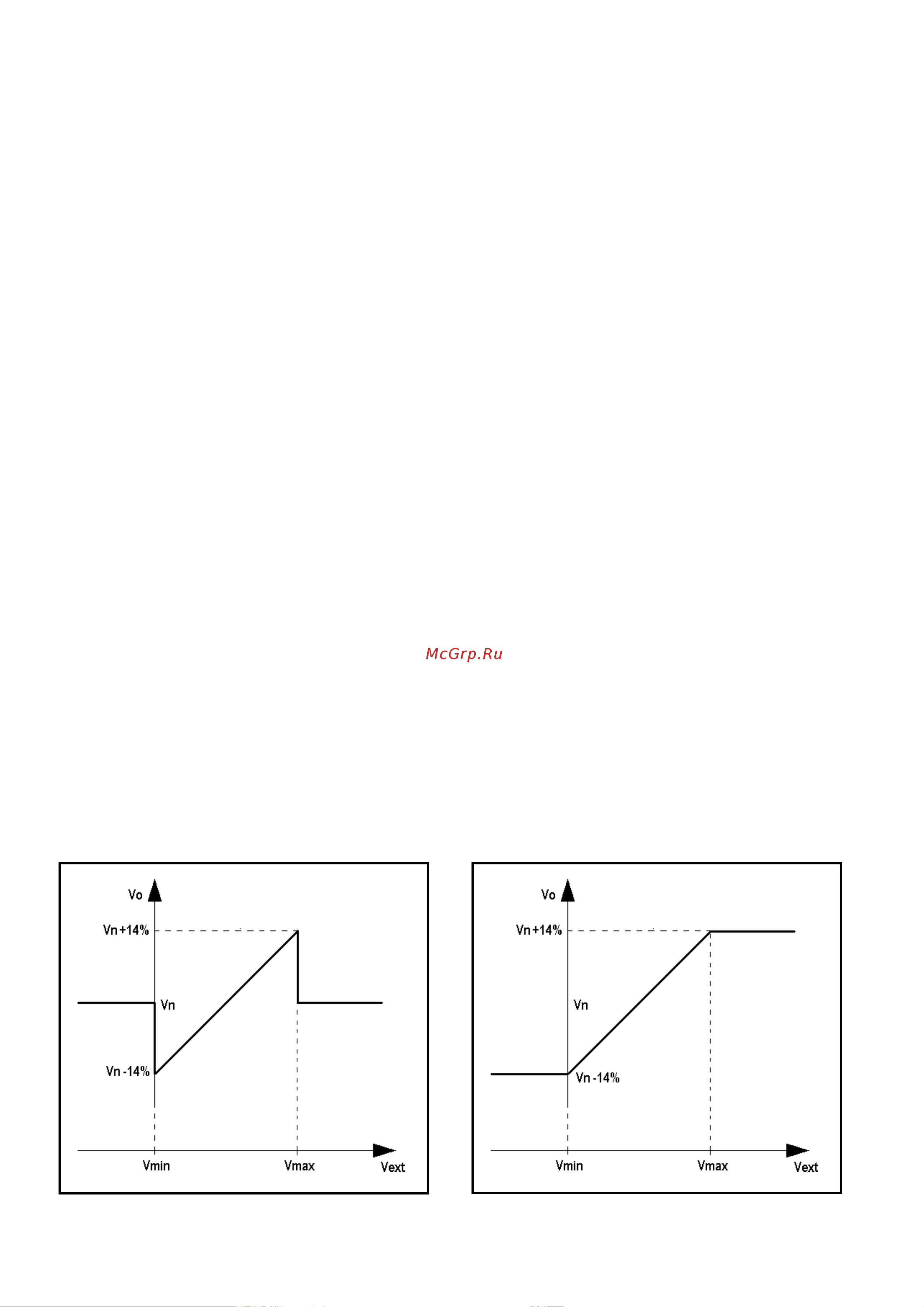

Соотношение между аналоговым входом (Vext) и выходным напряжением (Vo)
Рисунок 3а: без насыщения выходного напряжения при
достижении пределов входного напряжения
Рисунок 3b: с насыщением выходного напряжения при
достижении пределов входного напряжения
