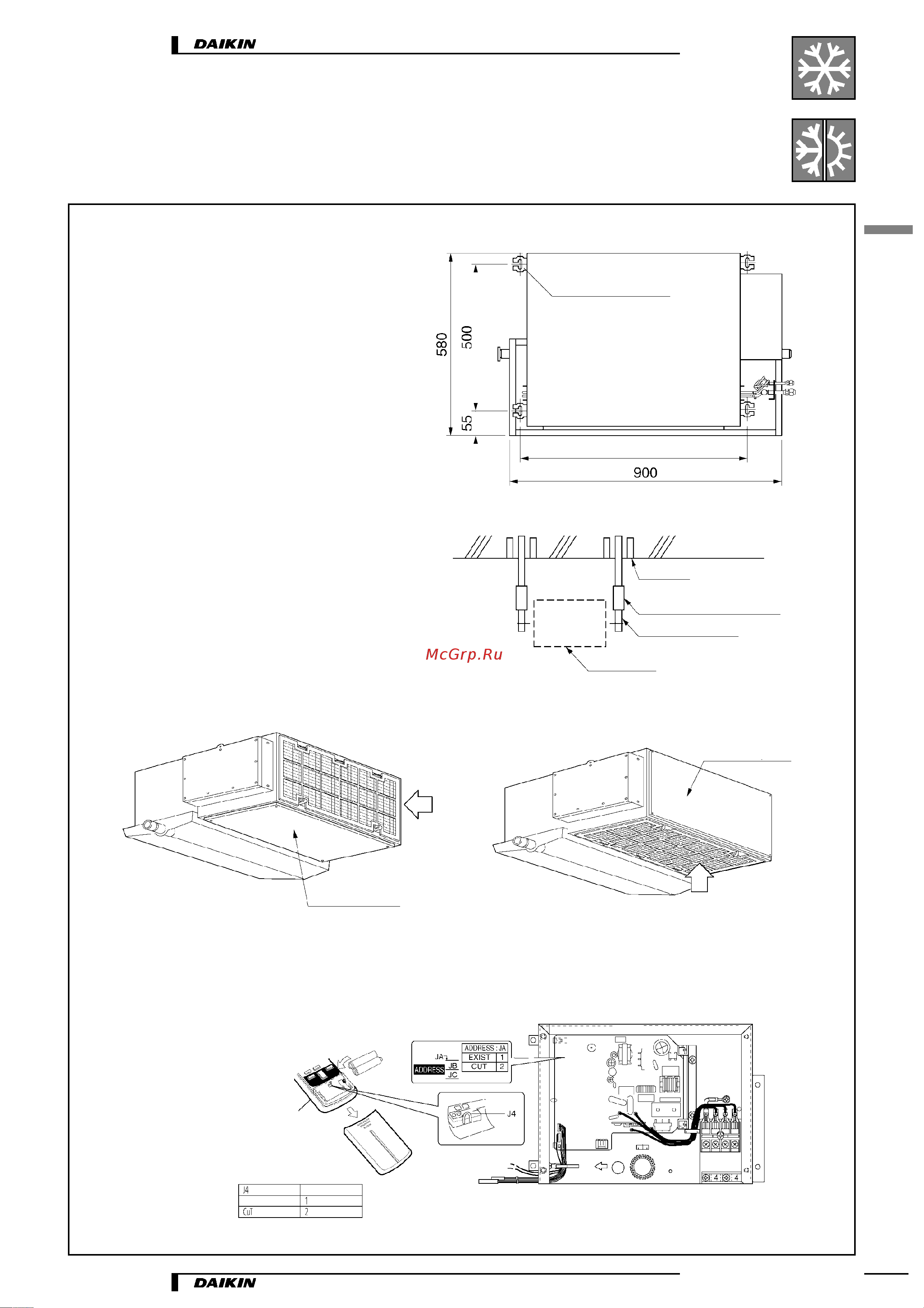

11 Установка

• Расположение отверстий под болты для

подвешивания

• Установка крышки камеры

• Если в помещении устанавливаются два блока, их пульты дистанционного управления можно настроить на разные

адреса.

Печатная плата во внутреннем

блоке:

• Отсоедините перемычку JA

на печатной плате PCB.

Инфракрасный пульт

дистанционного управления:

• Отсоедините перемычку J4.

• Установка болтов для подвешивания

(В качестве болтов для подвешивания используйте болты М10.)

Для усиления потолка, несущего вес блока, используйте

анкеры при установке на существующие потолки или

закладные детали, закладные анкеры и другие устройства,

имеющиеся в продаже, при установке на новые потолки.

4 болта для подвешивания

Шаг болтов для подвешивания блока 755

(пример установки)

Потолочная панель

Анкер

Удлиненная гайка или резьбовая муфта

Болт для подвешивания

Внутренний блок

Крышка камеры

Инфракрасный

пульт

дистанционного

управления

Воздух

В случае забора воздуха сзади

(при поставке данной

модификации)

Воздух

Крышка камеры

(в случае забора воздуха снизу)

Примечание: Все перечисленные выше детали имеются в продаже.

Шаг болтов для подвешивания блока

АДРЕС

Сущ.
