Daikin CDXS50BVMB [9/19] Электрические схемы
![Daikin CDXS50BVMB [9/19] Электрические схемы](/views2/1778725/page9/bg9.png)
5
• Инверторный блок канального типа низконапорный • R410A • CDK/XS25,35,50,60BVMB
• Серия SPLIT – Sky Air • Внутренние блоки
9
CDK/XS25355060B
3D033598A

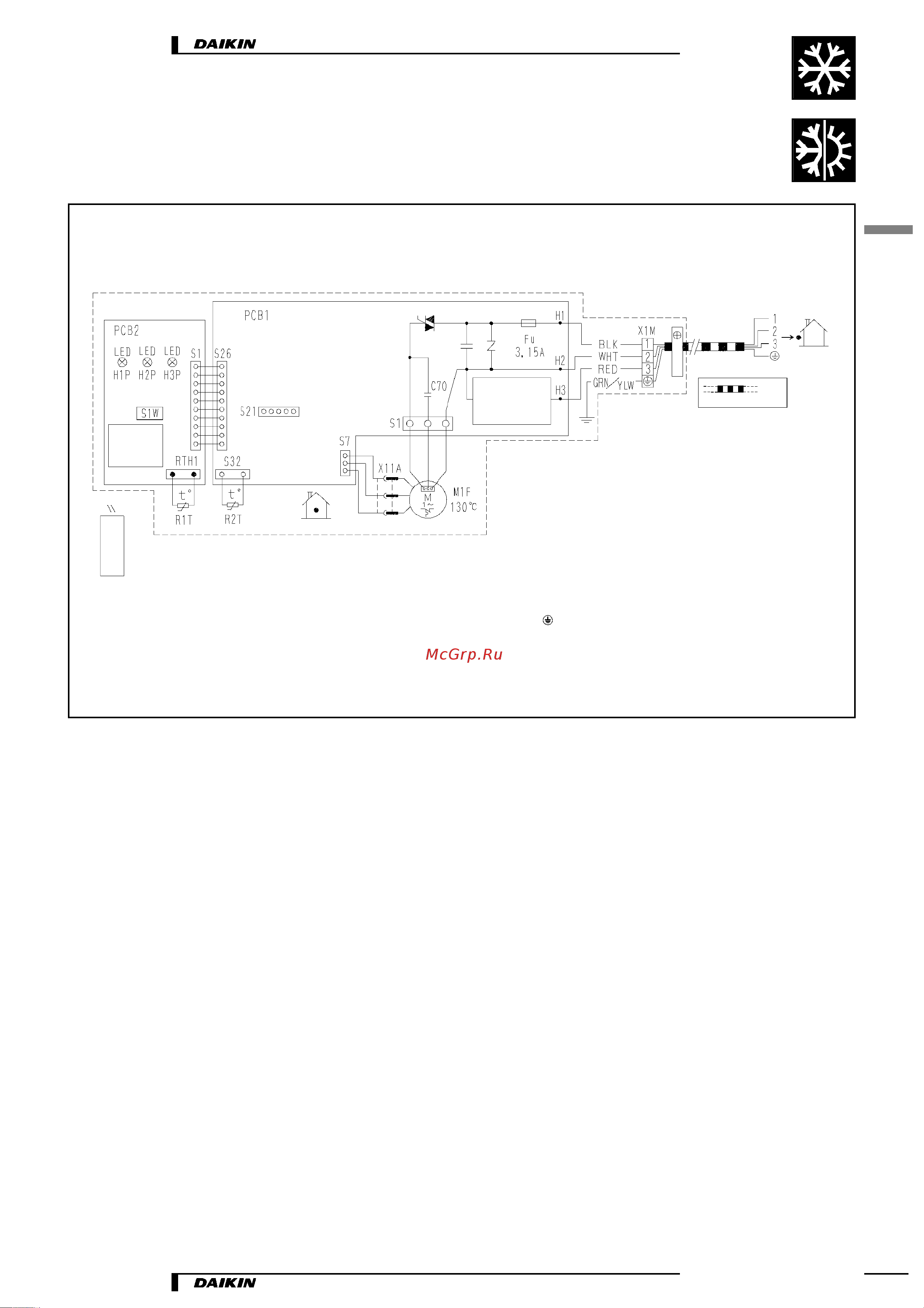

5 Электрические схемы
(Вывод для централизованного
управления)
Цепь передачи
Наружный блок
Электропроводка по месту
C70 : Пусковой конденсатор
FU : Предохранитель
H1PH2P : Контрольная лампа
M1F : Электродвигатель вентилятора
PCB1PCB2 : Печатная плата
R1T, R2T : Термистор
S1S32, RTH1, X11A : Разъем
S1W : Кнопка «Вкл./Выкл.»
X1M : Клеммная колодка
: Защитное заземление
После выключения и повторного включения
электропитания работа устройства
возобновляется автоматически.
Внутренний блок
Обозначения цветов: BLK: Черный, WHT: Белый,
RED: Красный, GRN: Зеленый, YLW: Желтый
Приемник
сигналов
Инфракрасный
пульт
дистанционного
управления
