SIP
Help
Exit
System
Date and Time
Network
SIP
Credentials
Access control
Device
Images and logos
Maintenance
Diagnostics
SIP
NODE TYPE
Reload
Reload
Futura IP 1.1
Unit 1
Futura IP 2.1
IP unit 2
CREDENTIALS
Help
Exit
System
Date and Time
Network
SIP
Credentials
Access control
Device
Images and logos
Maintenance
Diagnostics
Credentials
UNIT
QUANTITYENTEREDCREATED
DESCRIPTION
Licence request
DESCRIPTION
FILE NAME
Reload
Upload
Upload licence
No licence file selected
UNIT DESCRIPTION
SIP USERNAME
CREDENTIALS
Help
Exit
System
Date and Time
Network
SIP
Credentials
Access control
Device
Images and logos
Maintenance
Diagnostics
Credentials
Reload
IP unit 1
IP unit 2
IP unit 3
ACCOUNT TRUNKS FEATURES NODES STATUS
LICENCES XIP RECEIVERS MOBILE APP GENERIC SIP
LICENCES XIP RECEIVERS MOBILE APP GENERIC SIP
❽
❶
❷
❹
❸
❻
❺❹
Стр. 16 - Руководство FA 014 82- R U - 10/2020 - © CAME S.p.A. - Содержание руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций
43dbcc62-5c2d-4ddb-a618-3af299839189

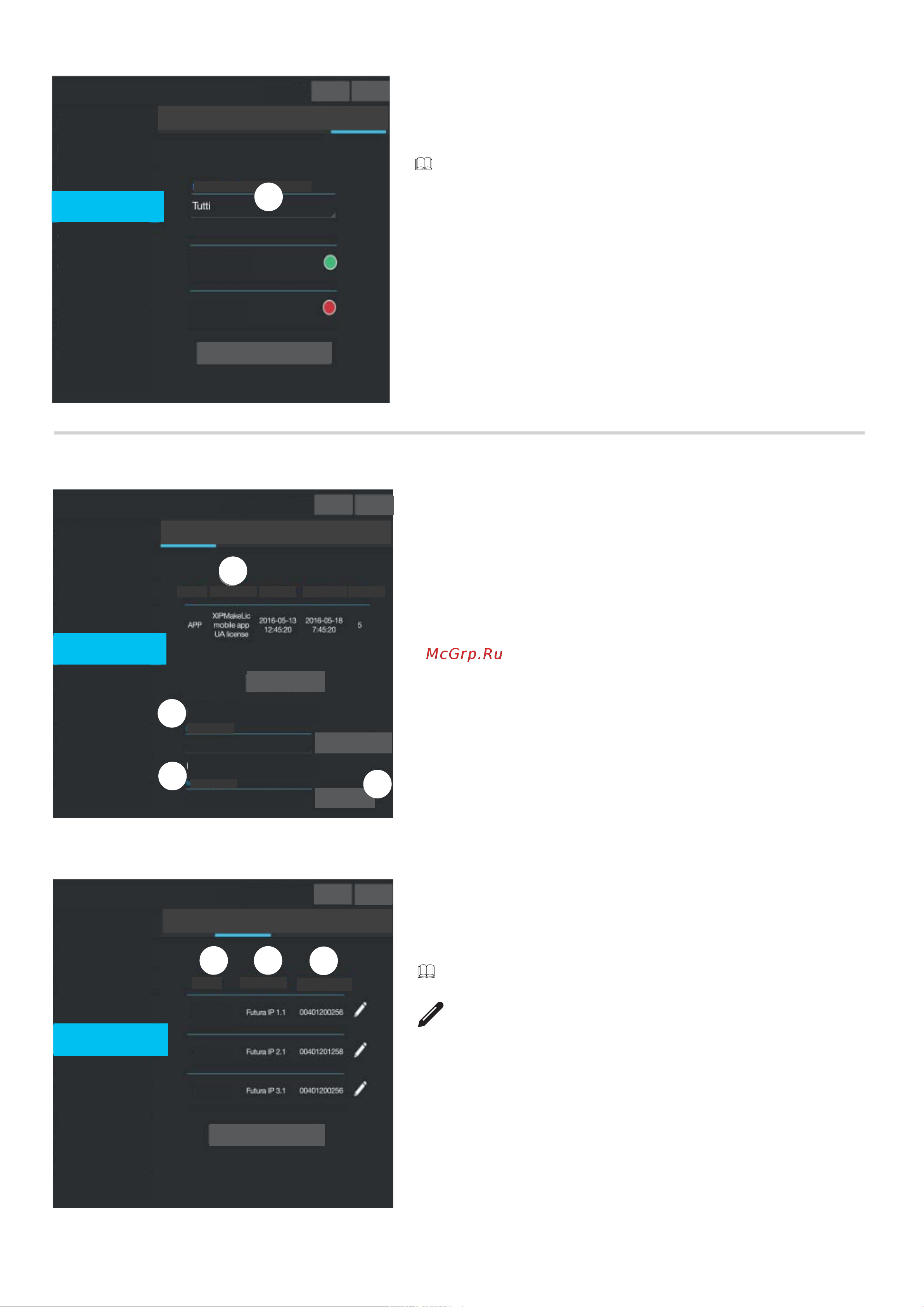

NODE STATUS (СТАТУС УЗЛОВ)
9b424af7-e528-4dbf-8968-113493daa2e9
(только для устройства, сконфигурированного в качестве MASTER (ВЕДУЩЕГО))
Список устройств VoIP SIP системы и их статус регистрации в вызывной панели XVP
MASTER.
d09e0537-3e7f-4277-a94c-b6775f081e0e
Зеленый значок
821025f4-e9da-4c8a-8fcd-827e86a06868
Устройство зарегистрировано правильно.
146c8ba1-d8e8-4097-a1e9-f72a3c733f36
Красный значок
3bf49d02-4905-4627-a730-354985785f0b
Устройство зарегистрировано неправильно.
❽ Позволяет фильтровать список устройств в зависимости от типа.
Статус “не зарегистрировано” (красный значок) является нормальным для
приложений в устройствах iOS, когда не выполняется вызов, и для приложений, удаленно
подключенных к CAMEConnect.
Настройка системных параметров доступа
ЛИЦЕНЗИИ
ae5d12bf-3ab3-42fd-ad72-adc129396f56
Список включенных и доступных лицензий
9b424af7-e528-4dbf-8968-113493daa2e9
(только для устройства, сконфигурированного
в качестве ВЕДУЩЕГО)
42fb367a-104b-4918-8347-0cd8904f66ac
По умолчанию к каждой вызывной панели XVP MASTER
прилагаются 4 лицензии, которые могут использоваться как лицензии APP, так и GST.
❶ Выберите для получения идентификационных данных устройства, необходимых для
запроса дополнительных лицензий.
❷ Текст из пункта добавляется к идентификационному файлу устройства
❸ Позволяет добавить дополнительные запрашиваемые лицензии.
❹ Нажмите кнопку и выберите файл с лицензиями для загрузки в устройство (только
для ВЕДУЩЕГО устройства).
a31e0c2e-d2b2-45e4-862a-39f322ffa96e
XIP RECEIVERS (ПРИЕМНИКИ XIP)
9b424af7-e528-4dbf-8968-113493daa2e9
(только для устройства, сконфигурированного в качестве MASTER (ВЕДУЩЕГО))
Список устройств типа IP 360 (SIP-приемники), не требующих лицензии и использующих
вызывную панель XVP MASTER в качестве сервера регистрации.
❹ Элемент принадлежности приемника.
❺ Описание приемника в соответствии с настройками, заданными PCS/XIP.
❻ Имя пользователя SIP, присвоенное PCS/XIP приемнику XIP.
В приемнике должны быть настроены имя пользователя SIP и пароль, чтобы он
мог быть зарегистрирован в вызывной панели XVP.
Нажмите для изменения пароля учетной записи SIP приемника.
