Стр. 2 - Руководство FA 014 82- R U - 10/2020 - © CAME S.p.A. - Содержание руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций
Общие предупреждения для монтажника
Внимательно прочитайте инструкции, прежде чем приступить к установке и выполнению работ, согласно указаниям фирмы-изготовителя. • Монтаж,
программирование, ввод в эксплуатацию и техническое обслуживание должны производиться квалифицированным и опытным персоналом в полном соответствии
с требованиями действующих норм безопасности • Перед выполнением работ по очистке, техническому обслуживанию или замене деталей обесточьте
устройство. • Это изделие должно использоваться исключительно по назначению. Любое другое использование следует считать опасным. • Производитель
не несет ответственности за ущерб в результате неправильного, ошибочного или небрежного использования изделия. • Изделие соответствует требованиям
применяемых действующих директив.
Предупреждения в отношении дистанционного управления устройством
Некоторыми функциями системы можно управлять с помощью смартфона/планшета посредством специальных приложений. • Для удаленного управления
системой необходимо, чтобы устройство было подключено к домашней сети Wi-Fi с выходом в интернет. • Для исправной работы этого типа системы требуется,
чтобы диапазон соединения всегда был достаточно высоким.
Дистанционное управление устройством посредством приложения приводит к потреблению трафика данных смартфоном/планшетом и домашней
сетью; расходы, связанные с передачей данных по интернету, целиком возлагаются на пользователя.
Утилизация
Не выбрасывайте упаковку и устройство совместно с бытовыми отходами. Утилизируйте их в соответствии с требованиями законодательства, действующего в
стране установки изделия. Пригодные для повторного использования компоненты отмечены специальным символом с обозначением материала.
СОДЕРЖАНИЕ ЭТОГО РУКОВОДСТВА МОЖЕТ БЫТЬ ИЗМЕНЕНО В ЛЮБОЕ ВРЕМЯ БЕЗ ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ.
ВСЕ РАЗМЕРЫ ПРИВЕДЕНЫ В МИЛЛИМЕТРАХ, ЕСЛИ НЕ УКАЗАНО ИНОЕ.
ОПИСАНИЕ
XVP S: Видеодомофонная вызывная панель с сенсорным дисплеем для системы IP360, настенная.
XVP F: Видеодомофонная вызывная панель с сенсорным дисплеем для системы IP360, встраиваемая.

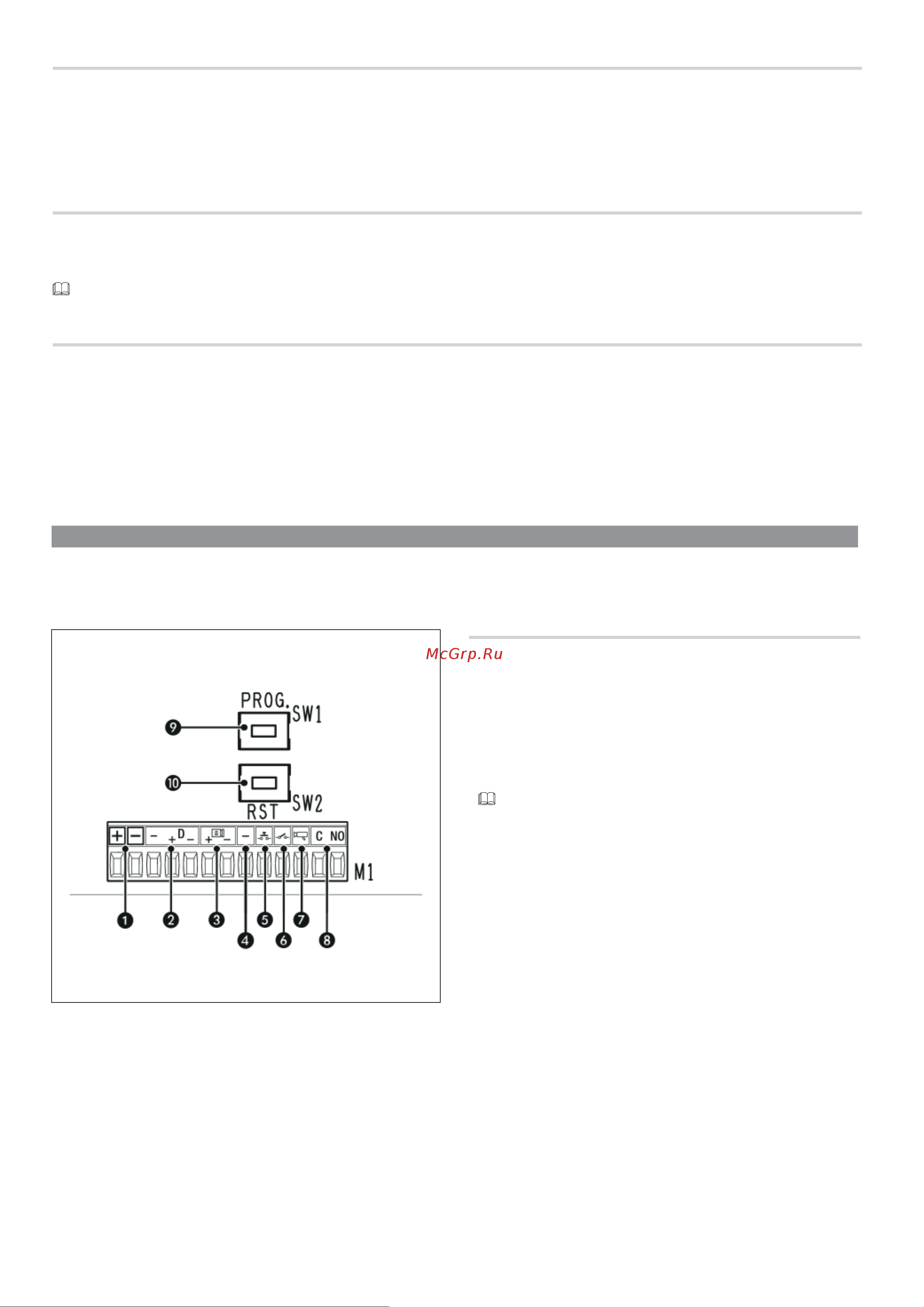

Назначение контактов
❶Вход локального электропитания 12-24 В Пост. тока
❷Шина передачи данных CAN BUS
❸Электромеханический замок 12В— 1А макс.
❹Заземление
❺Кнопка открывания двери (нормально разомкнутые контакты) *
❻Входной контакт открывания двери (нормально замкнутые контакты) *
❼Выходной контакт включения вызывной панели
b58a6da3-9e64-4239-af03-ad0b1d90f155
Замыкается с минусом *
❽Дополнительный контакт макс. 1А, 30В (AUX 2)
*
Контакт может быть запрограммирован на выполнение различных
функций: при нажатии в течение нескольких секунд активирует раздел
Настройки на дисплее.
❾Кнопка программирования.
❿ Кнопка СБРОС
dd691fd2-0866-4c3c-8a6a-18381e81c7df
После нажатия кнопки происходит перезагрузка устройства.
b910b6e2-99f5-449e-aeb7-1309839a0303
Операция НЕ приводит к удалению существующих настроек
