Came TWISTER LIGHT 001PSBPS07N [5/12] Вариант типовой установки
![Came TWISTER LIGHT 001PSBPS07N [5/12] Вариант типовой установки](/views2/1778924/page5/bg5.png)
(MM)
1200
950
750
250
195
ø 40
850
2
1
3
4
Стр.
5
- Инструкция:
FA00616-RU
FA00616-RU - вер.
1
- 11/2016 - © CAME S.p.A. - Все данные и информация, содержащиеся в этой инструкции, могут быть изменены в любое время и без предварительного уведомления.

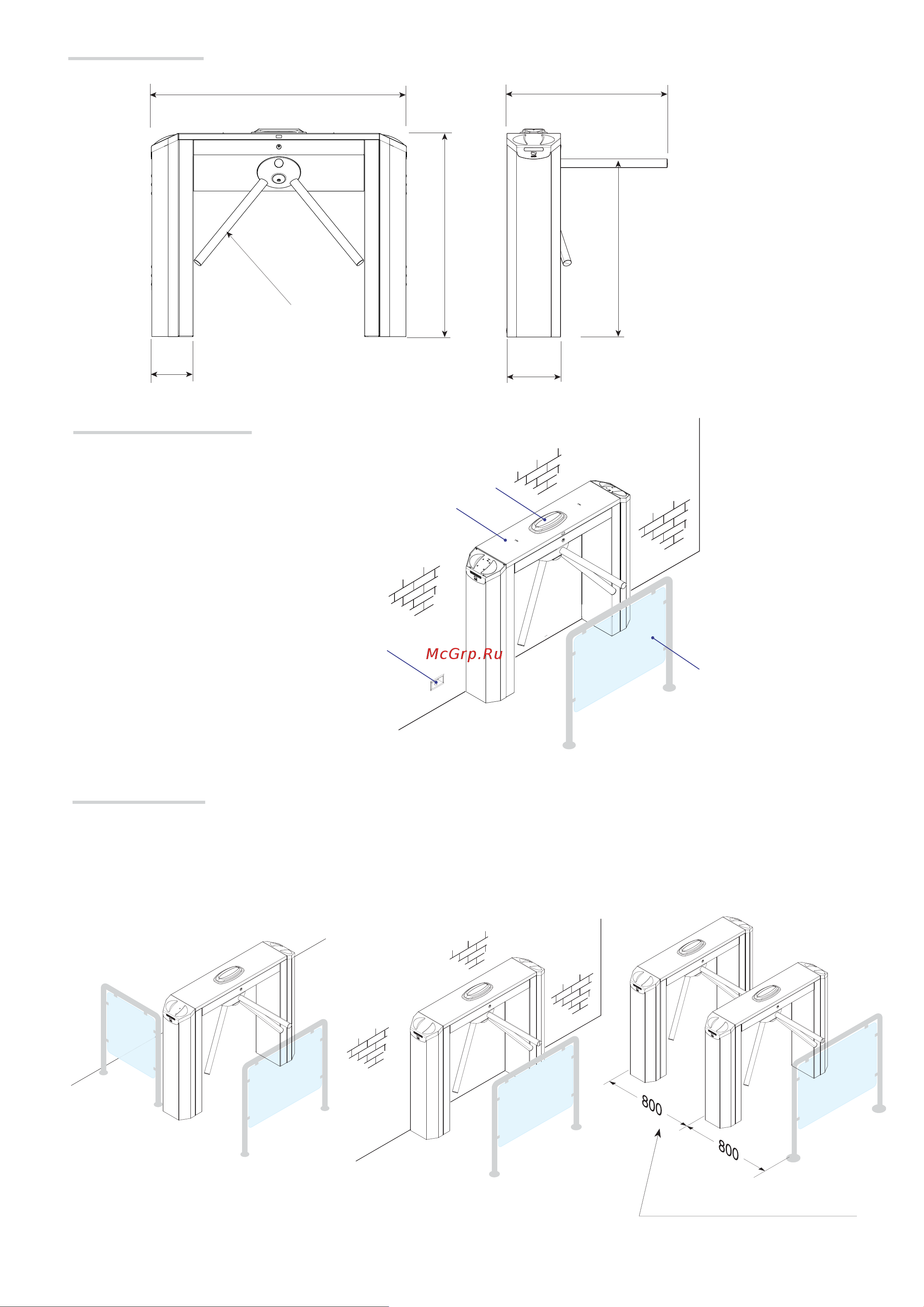

Габаритные размеры
Вариант типовой установки
1. Турникет - трипод
2. Индикатор направления движения
3. Разветвительная коробка
4. Переносное ограждение
Варианты установки
Типовая установка Установка у стены Установка в ряд
⚠
Запрещена установка турникетов на аварийных запасных выходах! Необходимо обязательно предусмотреть наличие аварийных выходов и вы-
ходов для людей с ограниченными физическими способностями.
Рекомендуемое расстояние
