L
N
+ E
-
10
2111
1,6 A-F
L
N
+ -
+ E
-
A B
GND
EbA EbA EbI EbI
10
S2
S12EM432111
1,6 A-F
1
5
4
6
3
2
2
7
8
9
10
TOR100A
TOR100B
11
9
7
6
4
3
8
10
6
10
PSBPS10
Стр.
8
- Инструкция:
FA00616-RU
FA00616-RU - вер.
1
- 11/2016 - © CAME S.p.A. - Все данные и информация, содержащиеся в этой инструкции, могут быть изменены в любое время и без предварительного уведомления.
ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ
TOR100A TOR100B
Входные предохранители (А)
1,6 (230 В)
3,15 (120 В)
Аксессуары (А) 1,6 6,3
Напряжение электропитания ~230 В
(подключение по умолчанию)
Напряжение электропитания ~120 В
(поменяйте местами провода и )
Обозн. Описание
L1T = белый
L2T = красный
Черный (изолированный)
Обозн. Описание
L1T = белый
Красный (
* изолированный)
L2T = черный
Замените входной предохранитель номиналом 1,6 A на
предохранитель номиналом 3,15 A.
⚠
* Под ответственность установщика!

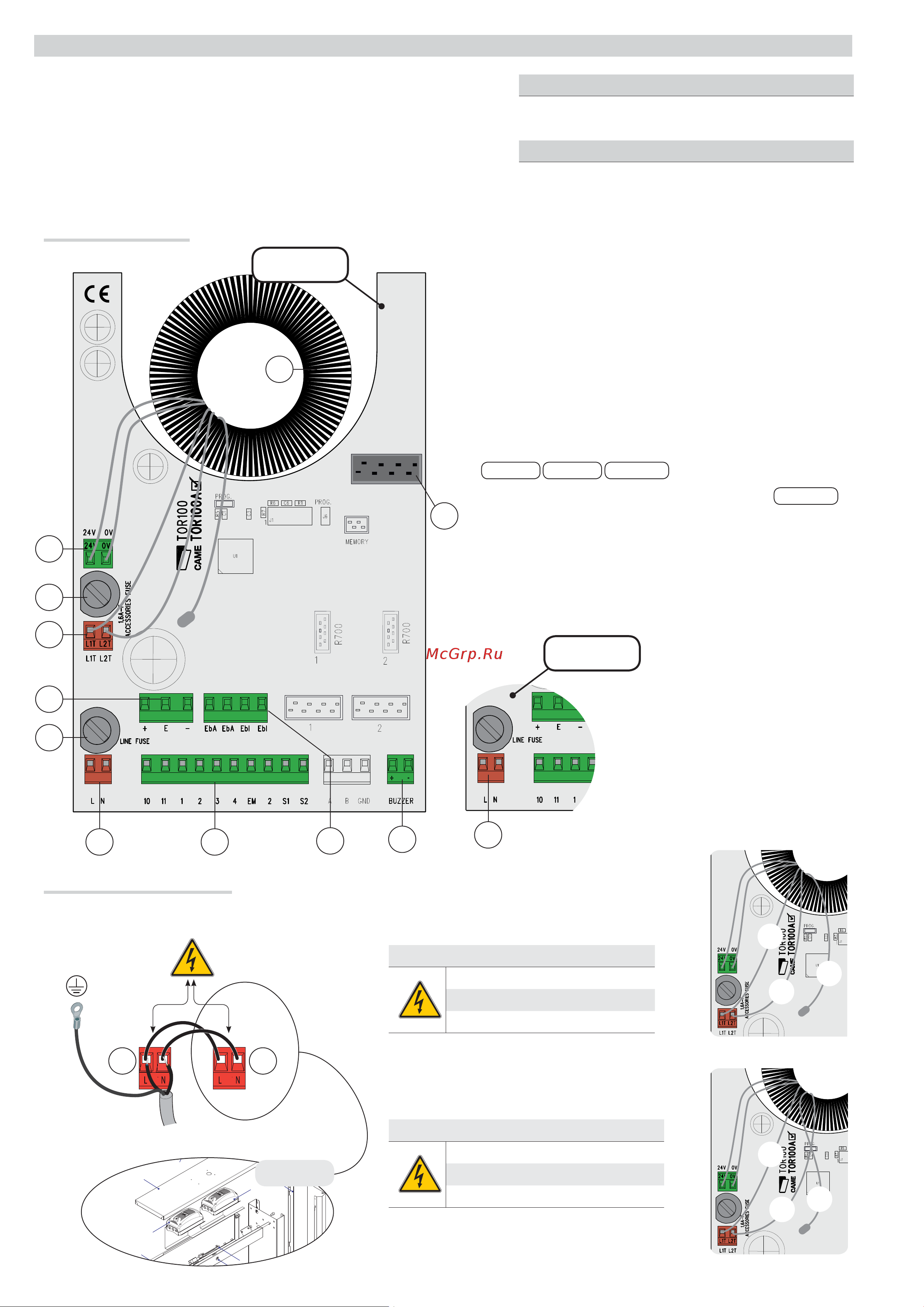

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
Основные компоненты
1. Трансформатор
2. Контакты подключения трансформатора
3. Предохранитель аксессуаров
4. Контакты подключения датчика контроля движения
5. Входной предохранитель
6. Контакты электропитания
7. Контакты подключения устройств управления и безопасности
8. Контакты подключения электрозамка
9. Контакты подключения указателя направления движения
PSBPS10
PSBPS10
PSBPS08
PSBPS08
PSBPS09
PSBPS09
10. Контакты электропитания системы опускания штанг
PSBPS10
PSBPS10
⚠
Перед проведением каких-либо настроек, регулировок или подключений
в блоке управления необходимо отключить сетевое электропитание.
Напряжение электропитания блока управления ~120 - 230 В (50/60 Гц).
Напряжение электропитания устройств управления: ~24 В.
⚠
Внимание! Суммарная мощность аксессуаров не должна превышать 35 Вт.
Ток 24 В, подаваемый платой, относится к типу SELV и не представляет
опасности поражения электрическим током.
Все подключения защищены плавкими предохранителями.
Напряжение электропитания
~120 - 230 В (50/60 Гц)
