МОНТАЖНАЯ СХЕМА И ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ УПРАВЛЕНИЯ
А
В
Считыватель
Считыватель
Считыватель Считыватель
Сеть 220В
-

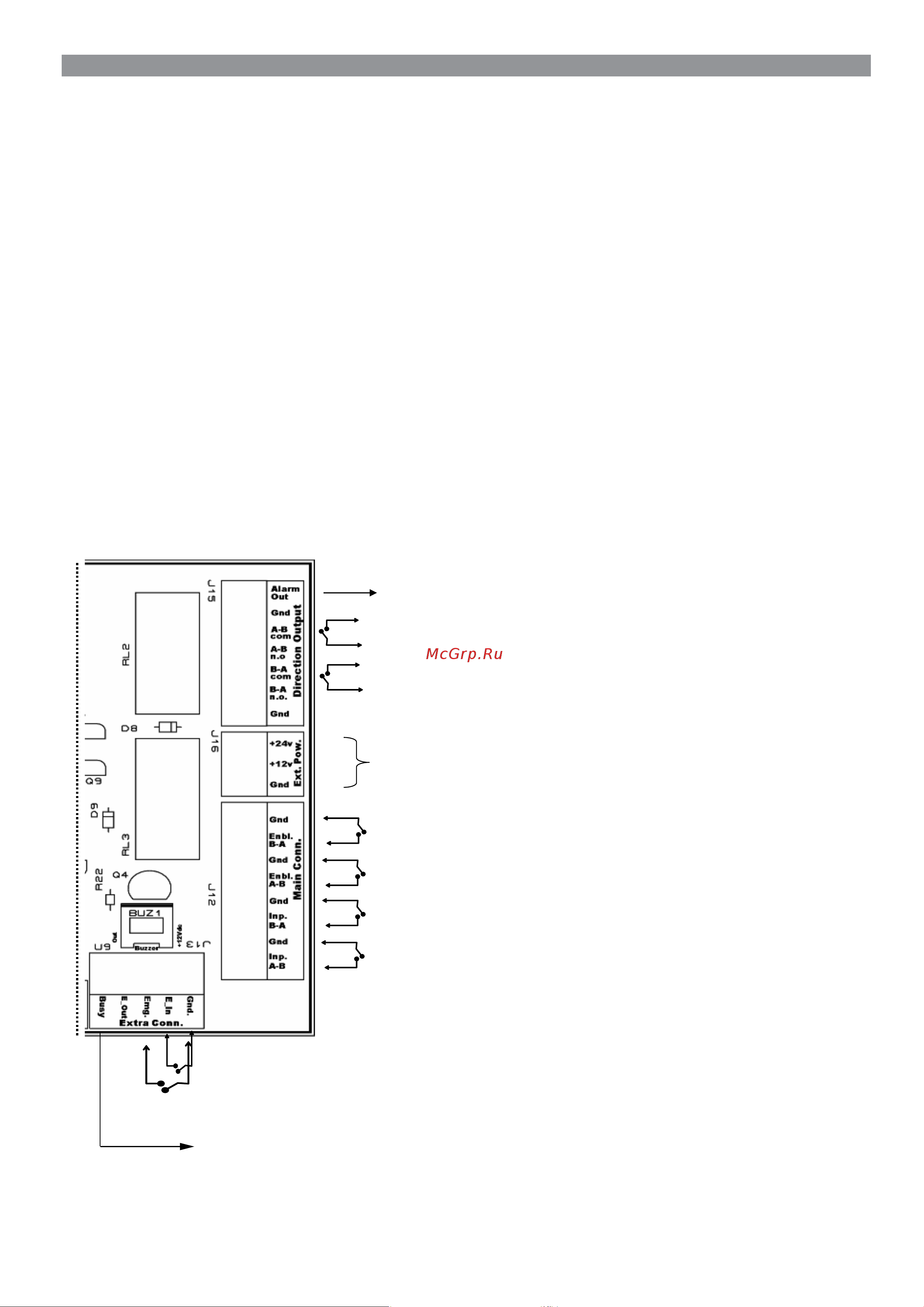

ПОДКЛЮЧЕНИЕ КОМПОНЕНТОВ СКУД
Вход команды открытия створок - направление B-A (NO, мин.100мс)
Вход команды открытия створок - направление A-В (NO, мин.100мс)
Вход блокировки прохода B-A
Вход блокировки прохода A-B
Выход тревоги 5В (Alarm Trigger)
Выход подтверждения прохода А-В (сухой контакт)
Выход подтверждения прохода А-В (сухой контакт)
Не используется
Вход E In: открытие с удержанием
Вход Emergency: Аварийное открытие / антипаника (NC)
Выход TTL Busy: "0" - занят
ПРИНЦИПИАЛЬНАЯ СХЕМА РАЗВОДКИ КАБЕЛЕЙ ЭЛЕКТРОПИТАНИЯ И УПРАВЛЯЮЩИХ КАБЕЛЕЙ
Стр. 10 - Руководство по установке и обслуживанию
турникетов SGL01 / SGL02
DD-75-186R2 RU - 09/2019
- © CAME RUSSIA.
