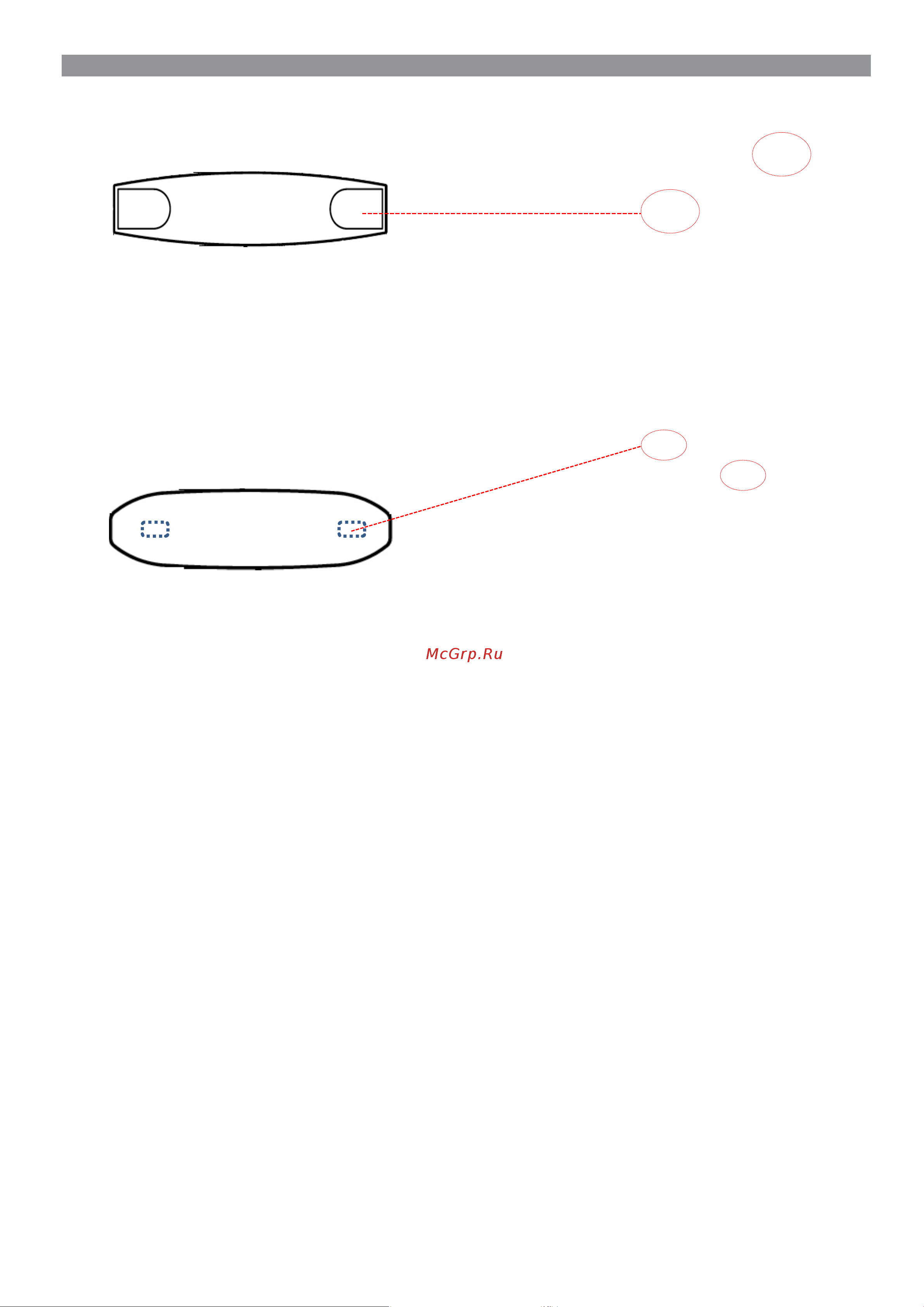

МОНТАЖНАЯ СХЕМА И ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ УПРАВЛЕНИЯ
Считыватели устанавливаются в ниши под стандартные черные
акриловые накладки крышки турникета.
УСТАНОВКА СЧИТЫВАТЕЛЕЙ SGL01
УСТАНОВКА СЧИТЫВАТЕЛЕЙ SGL01
Считыватели устанавливаются под стеклянную крышку
турникета.
ОСОБЕННОСТИ ТУРНИКЕТОВ SGL01 / SGL02 / SGL90
Индикация
На модификации SG01 индикаторы направления движения расположены по обеим сторонам лицевых панелей
(зеленая стрелка или красный знак X). Индикаторы прохода встроены под верхнюю гранитную крышку (светодиодные
полосы RGB).
На модификациях SGL02 и SGL90 Индикаторы прохода встроены под верхнюю слеклянную крышку (светодиодные
полосы RGB). Доступен дополнительный анимированный светодиодный индикатор направления на верхней крышке.
Аварийный режим
В аварийном режиме, активированном системой пожарной сигнализации, створки автоматически открываются и
индикаторы становятся зелеными. При соответствующих настройках створки могут открываться на "свободный проход"
при отключении питания.
Внешние подключения
На верхней крышке SGL01 в обоих направлениях установлены акриловые пластины. Пространство под этими
пластинами обеспечивает достаточно места для считывателей и дополнительных блоков. На моделях SGL02 и SGL90
cчитыватели устанавливаются под стеклянную крышку турникета.
Стр. 11 - Руководство
по установке и обслуживанию
турникетов SGL01 / SGL02 DD-75-186R2 RU - 09/2019 - © CAME RUSSIA.
