РУССКИЙ
Стр.
10
10
- Код руководства:
119G3565RU
119 G3 56 5R U вер.
3
3 07/2013 © CAME cancelli automatici s.p.a. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.

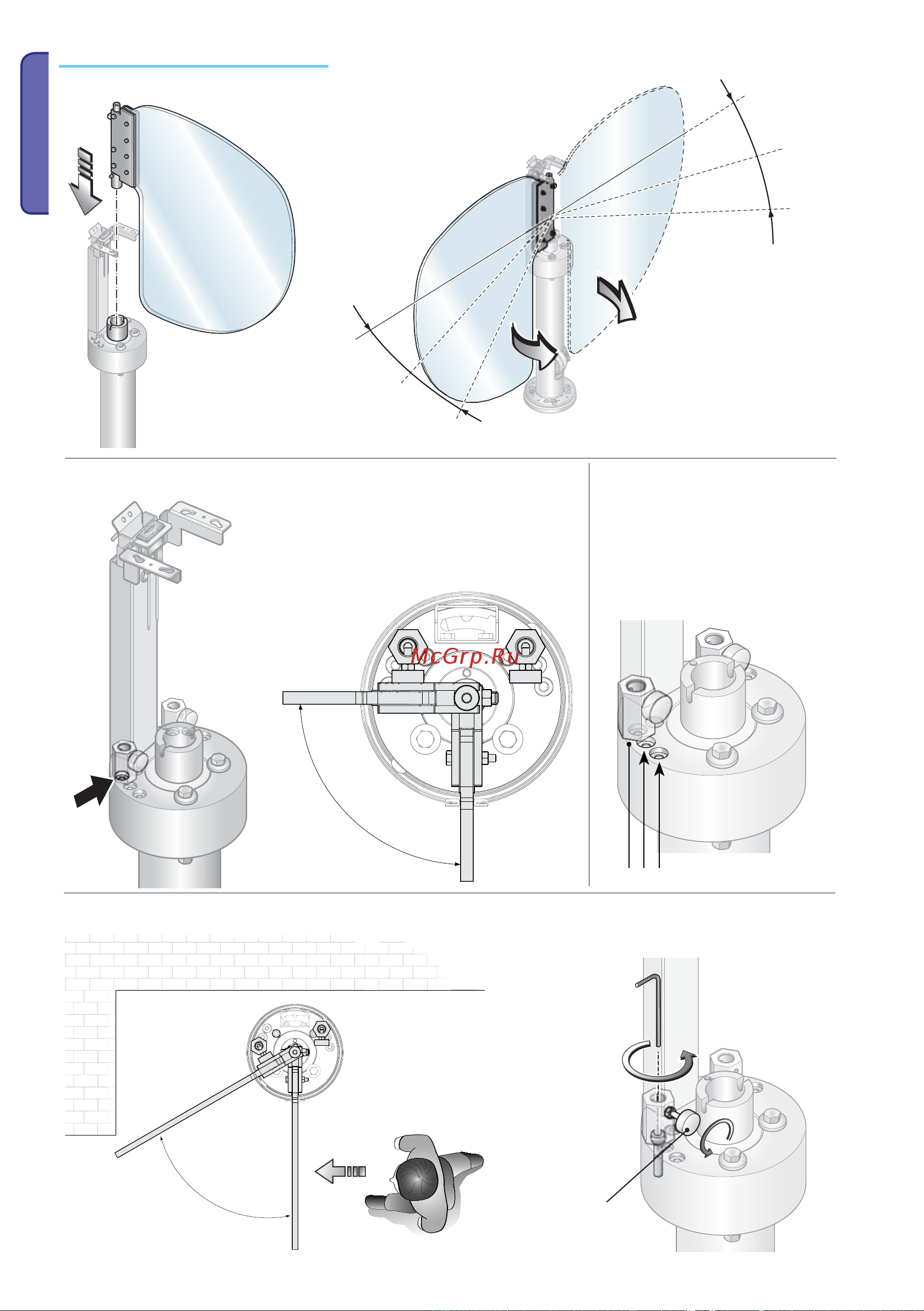

Регулировка концевых выключателей
Установите створку на вал, чтобы
проверить крайние положения.
Если нужно отрегулировать
положение створки, изменить
положение механических конце-
вых выключателей, действуйте
в соответствии с указаниями на
приведенных ниже рисунках.
Концевые выключатели по умолчанию расположены так, чтобы створка
открывалась на 90°.
Можно добиться открывания на
меньше чем 90° (до 60°), следуя
приведенным ниже инструкциям:
A = Открывание створки на 90°
(положение по умолчанию).
B = Открывание створки на 75°.
С = Открывание створки на 60°.
ABC
Пример открывания на 60°. Ослабьте крепление буфера и
полностью отверните винт.
Буфер
