РУССКИЙ
Стр.
11
11
- Код руководства:
119G3565RU
119 G3 56 5R U вер.
3
3 07/2013 © CAME cancelli automatici s.p.a. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.

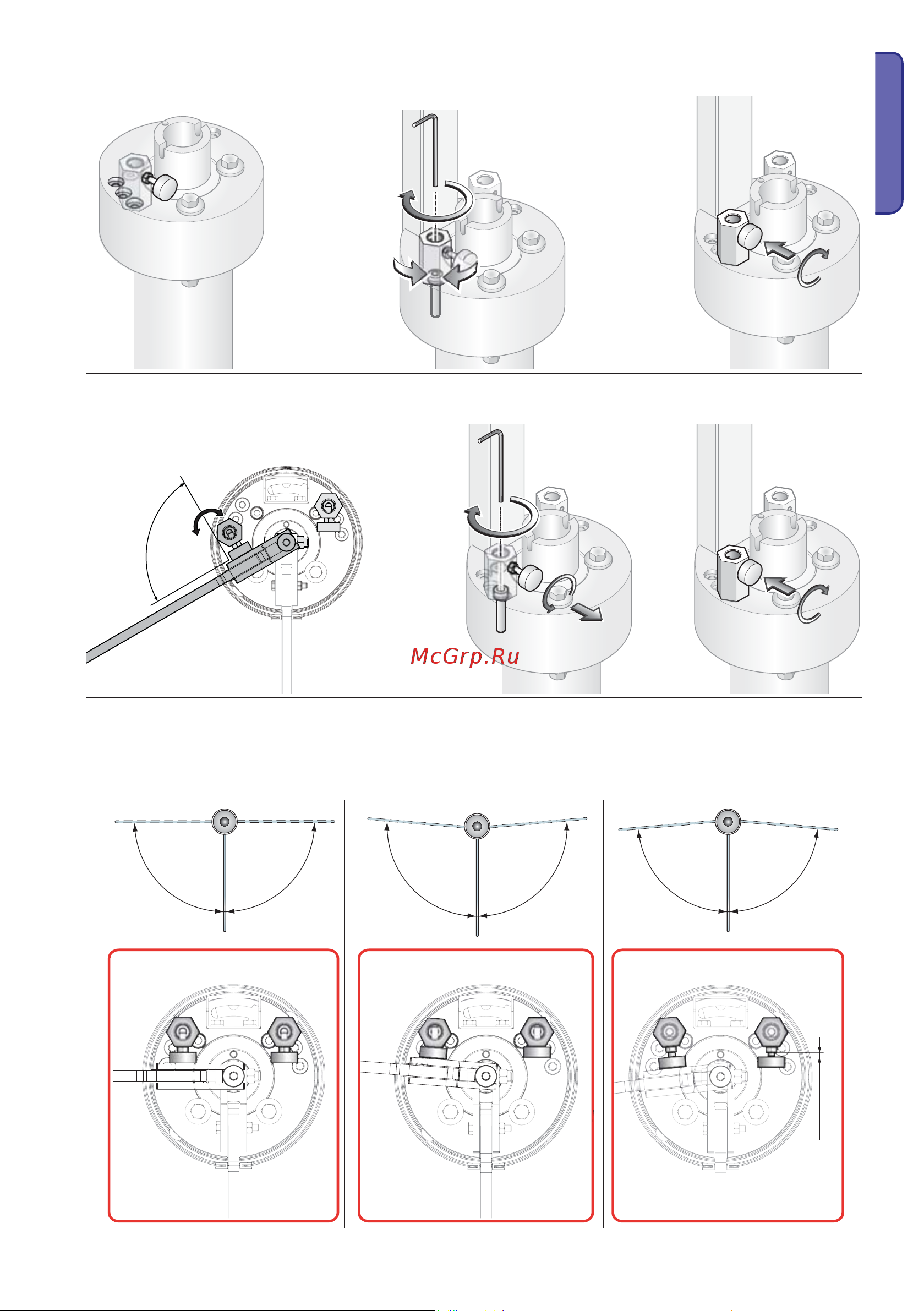

Выберите подходящее положение
для установки механического кон-
цевого выключателя (в данном слу-
чае положение С).
Вставьте винт и заверните
его так, чтобы суппорт мог
свободно вращаться.
Установите буфер в исходное
положение.
Отодвиньте створку от буфера, ослабьте буфер, заверните
винт и установите буфер в требуемое положение.
Приблизьте створку к буферу.
⚠
Установите концевой выключа-
тель таким образом, чтобы буфер
располагался абсолютно параллель-
но створке и соприкасался с ней.
РЕГУЛИРОВКА КОНЕЧНОГО ПОЛОЖЕНИЯ КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ
Если регулировки недостаточно, можно зафиксировать положение упора для более точной регулировки
конечного положения створки, открутив гайку или же ослабив буфер, как показано на рисунке.
⚠
Для этой регулировки также необходимо выполнить описанную выше процедуру.
Стандартное положение Положение буфера без гайки Положение буфера, открученно-
го на приблизительно 5 мм
