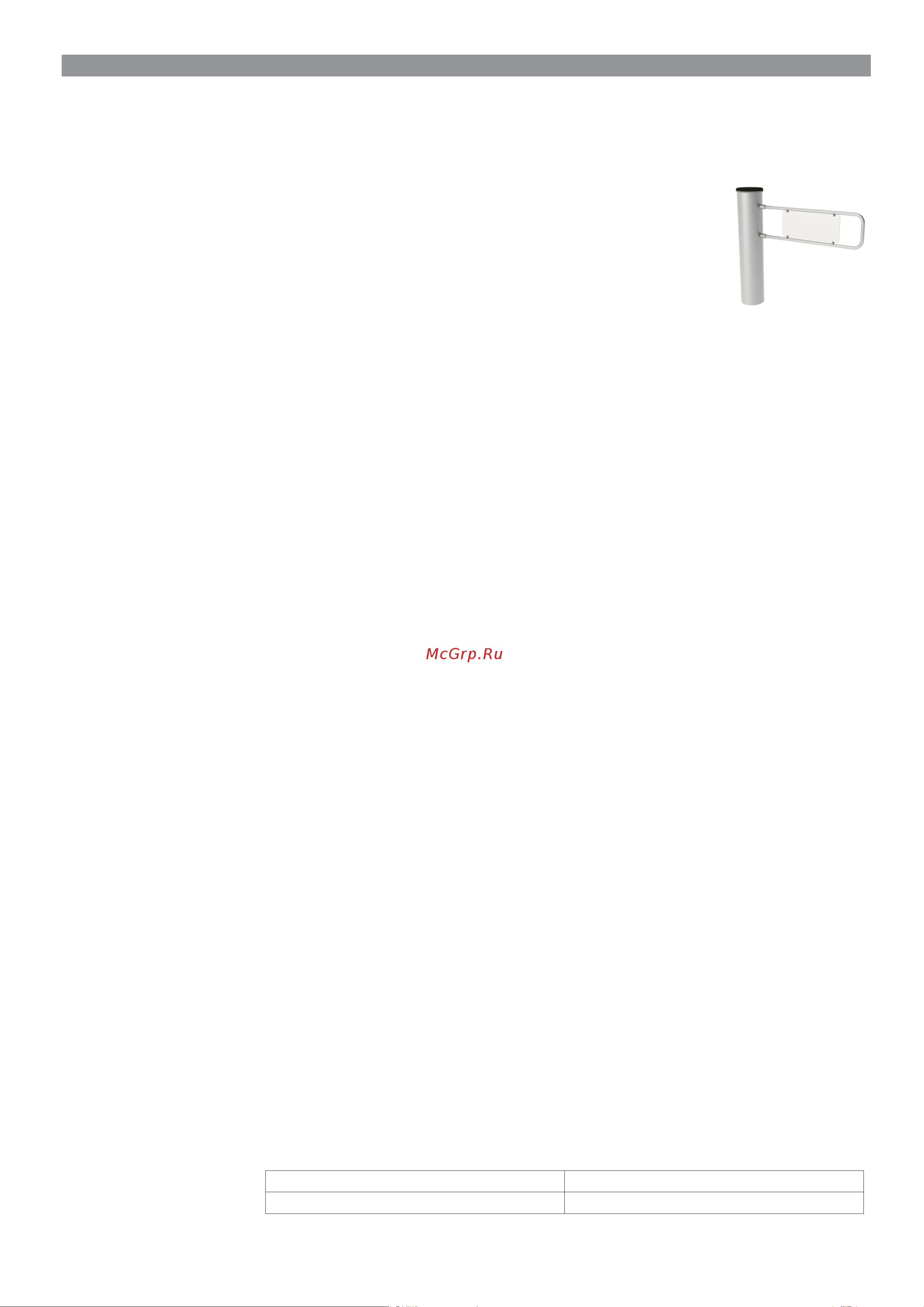

![Came WING GL 001PSWNG4GLA1 [4/18] Технические характеристики](/views2/1779076/page4/bg4.png)
SLIDING GATE (SG 55)
TECHNICAL SPECIFICATIONS
DD-72-358 R(1) Page: 2 / 3 Y.T.04.05.17
System Features& Operation
:Microprocessor controlled, PWM DC motor driven mechanism; multi sensor IR passage detection
system. The wings are closed crossing the lane at standby. Wings open rapidly to allow passage
when input is received by either direction. Internal dip switch selectable; free passage by
photocell detection, restricted access, controlled access on both or single direction modes are
built in features.
Output Data : The system provides dry contact passage feedback by relays.
Emergency Mode : The system allows free passage by opening the wings while turning all indicators and wings
green upon receiving emergency input from an alarm system. Wings open automatically in case of
a power failure in default fail-open mode (powered by internal back-up battery). User can select
fail-closed mode by internal dip switch.
Wing Speed : Wing speed is electronically controlled by adjustable PWM motor drive system.
Passage Width 550 mm
Wing Height 900 mm ~ 0,8 seconds factory default
Wing Height 1200 mm ~ 1,0 seconds factory default
Wing Height 2000 mm ~ 1,2 seconds factory default
The above figures are for standard tempered glass wings.
Default speeds can be adjusted by consultation at the time of order
Flow Rate : Capacity of Mechanism: ~1-120 passages/minute; Nominal: ~25-50 passages-per-minute
(Recommended reference figure).
Utilisation of different access control units can change the flow rate.
Standard Features : Dot matrix direction and status indicators, natural granite top lid, stainless steel and acrylic
reader cover plates for both directions, luggage trolley passage functionality.
Optional Accessories and Applications
: Tempered glass side (lateral) panels, remote control unit, interface unit for PC, RS 485, RS232
and LAN, counter, audio-messaging system, alarm sens
or, bottom plate, coin slot/intelligent coin
system and coin box, separator, card reader pole.
*Design and specifications are subject to change without notice.
**As the top lid is made of natural granite, it may have variations in color tones and patterns.
Напряжение электропитания: 110/220-240В 60/50 Гц (% ± 10) / 24 В. Потребление в режиме ожидания 10 Вт, во время
Тип привода:
Створки:
Верхняя крышка:
Материал корпуса:
Индикация:
работы 65 Вт.
Механизм с сервопозиционным электроприводом (PWM) с мотором постоянного тока 24В,
оснащенный микропроцессорной системой управления.
10-миллиметровые ударопрочные закаленные стеклянные створки. Опционально - створки
из поликарбоната или П-образные металлические створки.
Стандартный декоративный элемент – крышка из закаленного стекла. Доступны
различные национальные крышки – из 20-миллиметрового натурального гранитного
камня (Star Galaxy Black), из нержавеющей стали или дерева.
Нержавеющая сталь AISI 304 с матовой обработкой. Полости с радиопрозрачными
вставками для установки считывающих устройств в крышке.
Световая индикация под верхней крышкой - в режиме ожидания подсвечивается синим
цветом, во время разрешенных проходов мигает зеленым, при обнаружении
несанкционированной попытки или в режиме предупреждения мигает красным.
Диапазон рабочих температур, влажность, класс защиты, минимальное количество проходов:
Система контроля:
От -20°C до +68°C / относ. 95% без конденсации / IP 44 / >15 млн. циклов.
Блок управления совместим с большинством систем контроля доступа, работающих по
«сухому контакту» или выходам заземления. Защита входов (гальваническая развязка).
Опционально: интеграция контрольного модуля RS232 / RS485 / TCP IP.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Режим работы:
Выходные данные:
Управление проходами в двух направлениях. Автоматический режим c возможностью
выбора ограничения доступа и свободного прохода по обнаружению ИК сенсорами.
Мультисенсорная ИК система зоны прохода.
Система обеспечивает обратную связь по сухим контактам или (опционально)
посредством модуля RS232 / RS485 / TCP IP.
Аварийный режим и система антипаники:
В случае отключения питания или по сигналу тревоги турникет переключается в режим
свободного прохода, открывая створки и переключая все индикаторы на зеленый цвет.
Створки открываются автоматически (питание от внутренней резервной батареи).
Предусмотрен режим аварийного закрытия (программируется с помощью внутреннего
DIP-переключателя на плате управления).
*Приведенныевышецифрыотносятсякстандартнымстворкамиззакаленного
стекла.
Скорость открытия створок: Скорость открытия регулируется системой электронного управления приводом и
устанавливается в зависимости от размеров створок:
Ширина прохода 550 мм 2.5 секунды, заводские настройки
Ширина прохода 900 мм 3 секунды, заводские настройки
Стр.
4
- Руководство по установке и обслуживанию турникетов WING GL KK-1302-0006 - 09/2019 - © CAME RUSSIA.
