Реле контроля напряжения
Руководство по эксплуатации

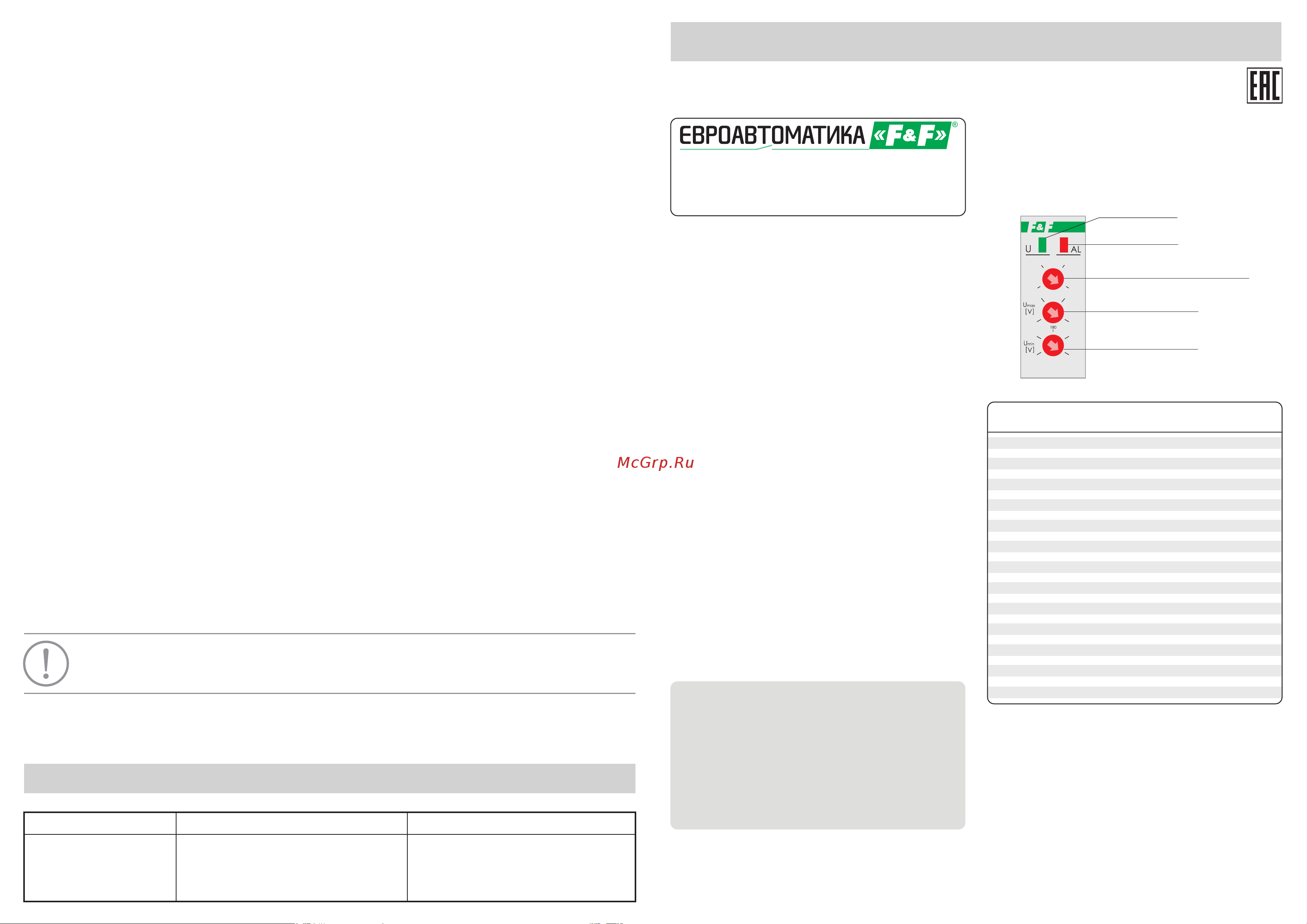

Реле контроля напряжения СP-720 выполнено в
одномодульном корпусе для крепления на DIN-рейку
35 мм. На передней панели находятся индикатор питания,
индикатор аварии, регуляторы нижнего и верхнего порога
отключения и регулятор задержки отключения по нижнему
порогу напряжения.
Панель управления
ТУ BY 590618749.027-2017
CP-720
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Свидетельство о приемке
Реле контроля напряжения CP-720 изготовлено и принято в соответствии с требованиями ТУ BY 590618749.027-2017,
действующей технической документации и признано годным для эксплуатации.
Не выбрасывать данное устройство вместе с другими отходами!
В соответствии с законом об использованном оборудовании, бытовой электротехнический мусор можно
передать бесплатно и в любом количестве в специальный пункт приема. Электронный мусор, выброшенный на
свалку или оставленный на лоне природы, создает угрозу для окружающей среды и здоровья человека.
Штамп ОТК
Дата продажи
Дата выпуска
Верхний и нижний пределы напряжения устанавливает
потребитель с помощью потенциометров на панели
управления. При выходе напряжения за установленные
пределы или обрыве нулевого провода реле отключает
защищаемое оборудование. После восстановления
сетевого напряжения реле включается автоматически
через время повторного включения (если перемычка на
зажимах 4-6 установлена, время повторного включения
составит 6 минут, если отсутствует - 4 секунды).
«не горит» – реле отключено, замкнуты контакты 10-11;
«не горит» – напряжение в сети отсутствует;
«кратковременно вспыхивает» – авария отсутствует;
Если контролируемое напряжение находится в пределах
заданного потенциометрами диапазона, контакты 11 и 12
исполнительного реле замкнуты - горит зеленый
светодиод.
Индикатор аварии «AL»:
Реле контроля напряжения CP-720 предназначено для
защиты электроустановок, электроприборов и прочего
электронного оборудования от повышенного или
пониженного напряжения, от обрыва нулевого провода.
Защита осуществляется путем отключения нагрузки от
сети питания.
Назначение
Принцип работы
Индикация режимов работы
Индикатор питания «U»:
«горит» – реле включено, замкнуты контакты 11-12;
«горит» – пониженное напряжение в сети;
«моргает с частотой 4 Гц» – повышенное напряжение в
сети;
«кратковременно гаснет» – идет отсчет времени
повторного включения.
В изделии предусмотрена варисторная защита от высоковольтных
импульсных перенапряжений (удаленные грозовые разряды,
помехи возникающие при коммутации электрооборудования).
Перед подключением изделия к электрической сети (в случае его
хранения или транспортировки при низких температурах), для
исключения повреждений вызванных конденсацией влаги,
необходимо выдержать изделие в теплом помещении не менее 2-х
часов.
ВНИМАНИЕ!
Индикатор
питания
Индикатор
аварии
Регулятор верхнего
порога напряжения
Регулятор задержки
отключения по нижнему порогу
Регулятор нижнего
порога напряжения
CP-720
250
260
270
240
150
165
195
210
1
15
Td
[s]
1.Отключить питание.
3.К зажимам 1 и 11 присоединить фазный провод. К
зажиму 3 присоединить нулевой проводник.
4.Подключить нагрузку к зажиму 12 и нулевому проводнику.
Подключение
2 . Ус т а н о в и т ь р е л е к о н т р о л я н а п р я ж е н и я в
распределительном щите на DIN-рейке.
5.Установить необходимые параметры при помощи
регуляторов, если необходимо увеличить время
повторного включения, установить перемычку между
зажимами 4-6.
6. Включить питание.
Руководство по эксплуатации.........................................1шт.
Упаковка.........................................................................1шт .
Комплект поставки
Реле контроля напряжения.............................................1шт.
* В случаях превышения напряжения свыше 300 В либо понижения
ниже 120 В, реле отключается за время 0,05 секунды.
Напряжение питания, В/Гц
Максимальнай коммутируемый ток, А
Максимальная мощность нагрузки
Контакт
Индикация
Диапазон уставок напряжений, В:
-нижний порог
-верхний порог
Задержка отключения, с:*
-нижний порог
-верхний порог
Время повторного включения
Гистерезис, В
Потребляемая мощность, не более, Вт
Диапазон рабочих температур,°С
Степень защиты
Коммутационная износостойкость, циклов
Степень загрязнения среды
Категория перенапряжения
Габариты (ШхВхГ), мм
Подключение (винтовые зажимы)
Тип корпуса
Масса, г
Монтаж
Момент затяжки винтового соединения, Нм
50...450 / 50
16 AС1 / 250В
см. табл. 1
1NO/NC (1 переключающий)
2 светодиода
150...210
240...270
1...15
<0,1
4с / 6минут
5
1
-25...+50
IР20
5
>10
2
III
18х90х65
2,5 мм²
1S
64
на DIN-рейке 35 мм
0,4
Технические характеристики
Драгоценные металлы отсутствуют!
