Евроавтоматика CP-720 DC-24 Инструкция по эксплуатации онлайн

Евроавтоматика CP-720 DC-24 Инструкция по эксплуатации онлайн

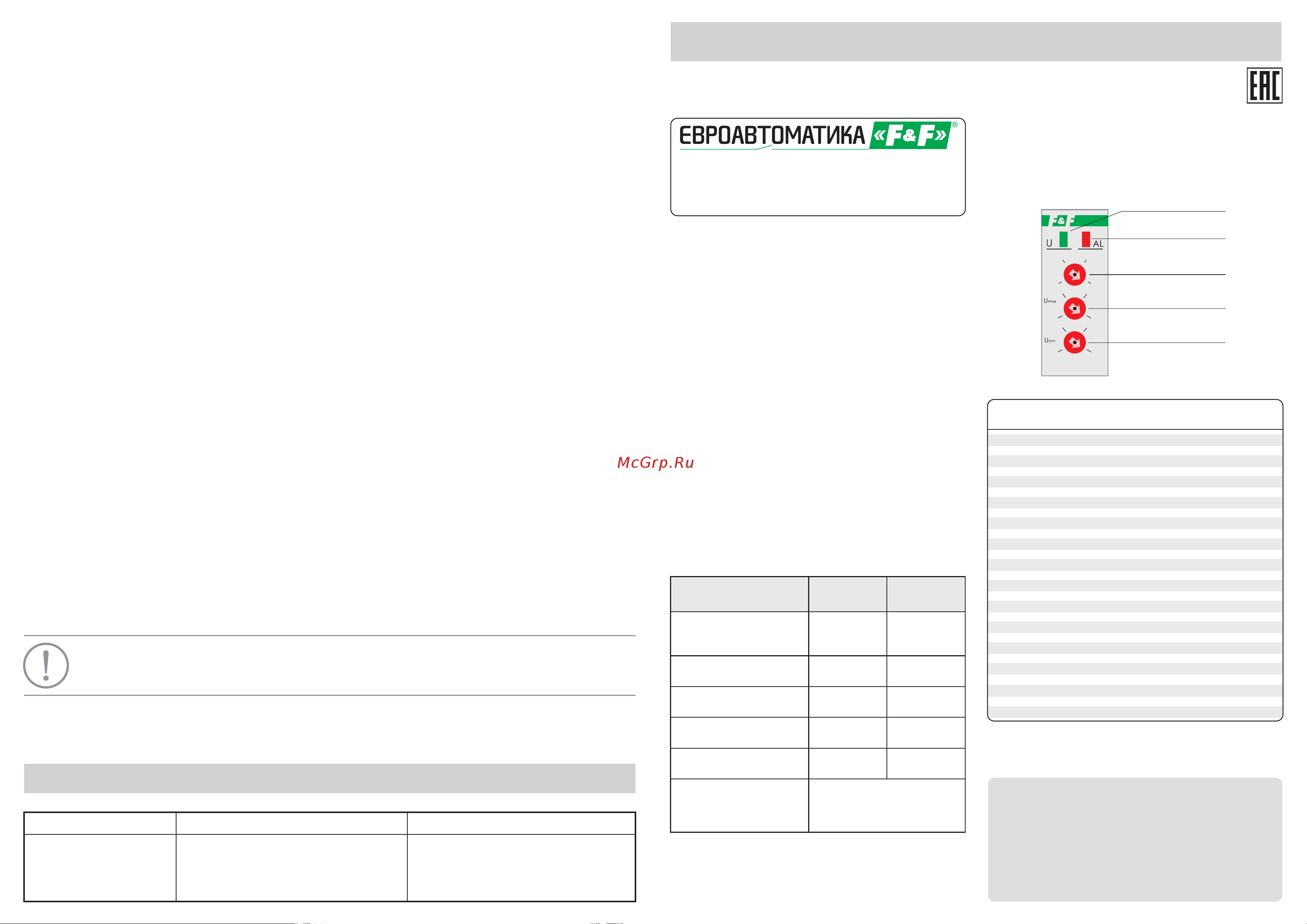

Реле контроля напряжения
Руководство по эксплуатации
Панель управления
Реле контроля напряжения СP-720 DC-24 выполнено в
одномодульном корпусе для крепления на DIN-рейку
35 мм. На передней панели находятся индикатор питания,
индикатор аварии, регуляторы нижнего и верхнего порога
отключения и регулятор задержки отключения.
ТУ BY 590618749.027-2017
CP-720 DC-24
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Свидетельство о приемке
Реле контроля напряжения CP-720 DC-24 изготовлено и принято в соответствии с требованиями ТУ BY 590618749.027-
2017, действующей технической документации и признано годным для эксплуатации.
Не выбрасывать данное устройство вместе с другими отходами!
В соответствии с законом об использованном оборудовании, бытовой электротехнический мусор можно
передать бесплатно и в любом количестве в специальный пункт приема. Электронный мусор, выброшенный на
свалку или оставленный на лоне природы, создает угрозу для окружающей среды и здоровья человека.
Штамп ОТК
Дата продажи
Дата выпуска
Если контролируемое напряжение находится в пределах
заданного потенциометрами диапазона, контакты 11 и 12
исполнительного реле замкнуты - горит зеленый
светодиод.
Индикация режимов работы
Выбор номинального напряжения осуществляется путем
установки перемычки (только при отключенном
устройстве) между зажимами 7, 8, 9 согласно табл. 1.
Принцип работы
Назначение
Реле контроля напряжения CP-720 DC-24 предназначено
для непрерывного контроля величины напряжения в
одн о фазной сети п остоян н ого ток а и за щ иты
эл е кт роустан овок, эл ек т роп рибо ров и пр оч е го
электронного оборудования от повышенного или
пониженного напряжения питания, контроля напряжения в
системах автоматики. Защита осуществляется путем
отключения нагрузки от сети питания.
Верхний и нижний пределы напряжения устанавливает
потребитель с помощью потенциометров на панели
управления. При выходе напряжения за установленные
пределы реле отключает защищаемое оборудование.
После восстановления сетевого напряжения реле
включается автоматически через время повторного
включения (4 секунды).
* Совмещенная регулировка по верхнему и нижнему порогам.
Напряжение питания, В
-контакт 1-3
-контакт 1-6
Максимальнай коммутируемый ток, А
Максимальная мощность нагрузки
Контакт
Индикация
Номинальные значения контрол. напряжений, В
Верхний порог напряжения, % Uном
Нижний порог напряжения, % Uном
Задержка отключения, с
-нижний порог
-верхний порог
Время повторного включения, с
Гистерезис, % Uном
Потребляемая мощность, не более, Вт
Диапазон рабочих температур,°С
Степень защиты
Коммутационная износостойкость, циклов
Степень загрязнения среды
Категория перенапряжения
Габариты (ШхВхГ), мм
Подключение (винтовые зажимы)
Тип корпуса
Масса, г
Монтаж
Момент затяжки винтового соединения, Нм
16...100 DC
7...30 DC
16 AС-1 / 250 В
см. табл. 2
1NO/NC (1 переключающий)
2 светодиода
12, 24, 27, 36
103...130
97...70
0,1...15*
0,1...15*
4
2
1
-25...+50
IР20
5
>10
2
III
18х90х65
2,5 мм²
1S
63
на DIN-рейке 35 мм
0,4
Технические характеристики
Реле контроля напряжения........................................... 1 шт.
Упаковка......................................................................... 1 шт.
Комплект поставки
Руководство по эксплуатации....................................... 1 шт.
В изделии предусмотрена варисторная защита от высоковольтных
импульсных перенапряжений (удалённые грозовые разряды,
помехи возникающие при коммутации электрооборудования).
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в случае его
хранения или транспортировки при низких температурах), для
исключения повреждений вызванных конденсацией влаги,
необходимо выдержать изделие в теплом помещении не менее 2-х
часов.
Индикатор
питания
Индикатор
аварии
Регулятор верхнего
порога напряжения
Регулятор задержки
отключения
Регулятор нижнего
порога напряжения
CP-720 DC-24
110
90
120
80
130
70
103
97
0,1
15
Td
[s]
[%]
[%]
Режим
Индикатор
U
AL
Индикатор
Реле отключено,
напряжение в сети
отсутствует
Не горит
Не горит
Реле включено, авария
отсутствует
Горит
Кратковремен
но вспыхивает
Пониженное напряжение
в сети
Горит
Горит
Повышенное напряжение
в сети
Горит
Мигает с
частотой 4Гц
Отсчет времени АПВ
Горит
Кратковре-
менно гаснет
Перемычка выбора
номинального
напряжения не
установлена.
Одновременно мигают
Драгоценные металлы отсутствуют!
