Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность
воздуха до 80% при 25°С. Рабочее положение в
пространстве - произвольное. Высота над уровнем моря до
2000м. Окружающая среда взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Не устанавливайте реле без защиты в местах где возможно
попадания воды или солнечных лучей.
Эк сплуатация изделия должна осуществляться в
соответствии с требованиями, изложенными в руководстве
по эксплуатации.
Обслуживание
Гарантийное обслуживание выполняется производителем
изделия. Послегарантийное обслуживание изделия
выполняется производителем по действующим тарифам.
Условия эксплуатации
Изделие, имеющее внешние механические повреждения,
эксплуатировать запрещено.
При подключении реле необходимо следовать схеме
подключения.
Гарантийные обязательства
Срок службы 10 лет.
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Требование безопасности
Рел е должно устанавл иваться и обслуживаться
квалифицированным персоналом.
При отсутствии даты продажи гарантийный срок
исчисляется с даты изготовления
СООО «Евроавтоматика ФиФ» гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении
правил эк сплуатации и отсутствии механических
повреждений.
Гарантийный срок эксплуатации изделия 24 месяца с
даты продажи.
Размеры корпуса
Мощность нагрузки
Ток
контактов
реле
Категория применения
DC-1АC-15АC-3
Накаливания,
галогенные,
электронагре-
ватели
Люминис-
центные
Люминисцентные
скомпенсирован-
ные
ЭСЛ, LED
лампы с
ЭПРА
Элекро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка
постоянного тока
24V
230V
АC-1
Активная
нагрузка
7мкФ
0,35А
750VA
2000W 1000W 750W
500W
0,9kW16A
16А
4000VA
Таблица 2
Таблица 1
2. Установить реле контроля напряжения в распредели-
тельном щите на DIN-рейке.
1.Отключить питание.
3. В зависимости от контролируемого напряжения, присо-
единить контролируемую сеть к зажимам 1-3 или 1-6.
6. Включить питание.
Подключение
4.Подключить нагрузку к зажиму 12 и нулевому проводнику.
К зажиму 11 присоединить фазный провод.
5.Установить необходимые параметры при помощи регу-
ляторов, выбрать контролируемое напряжение путем уста-
новки перемычки между зажимами 7-8-9 см. табл. 1.

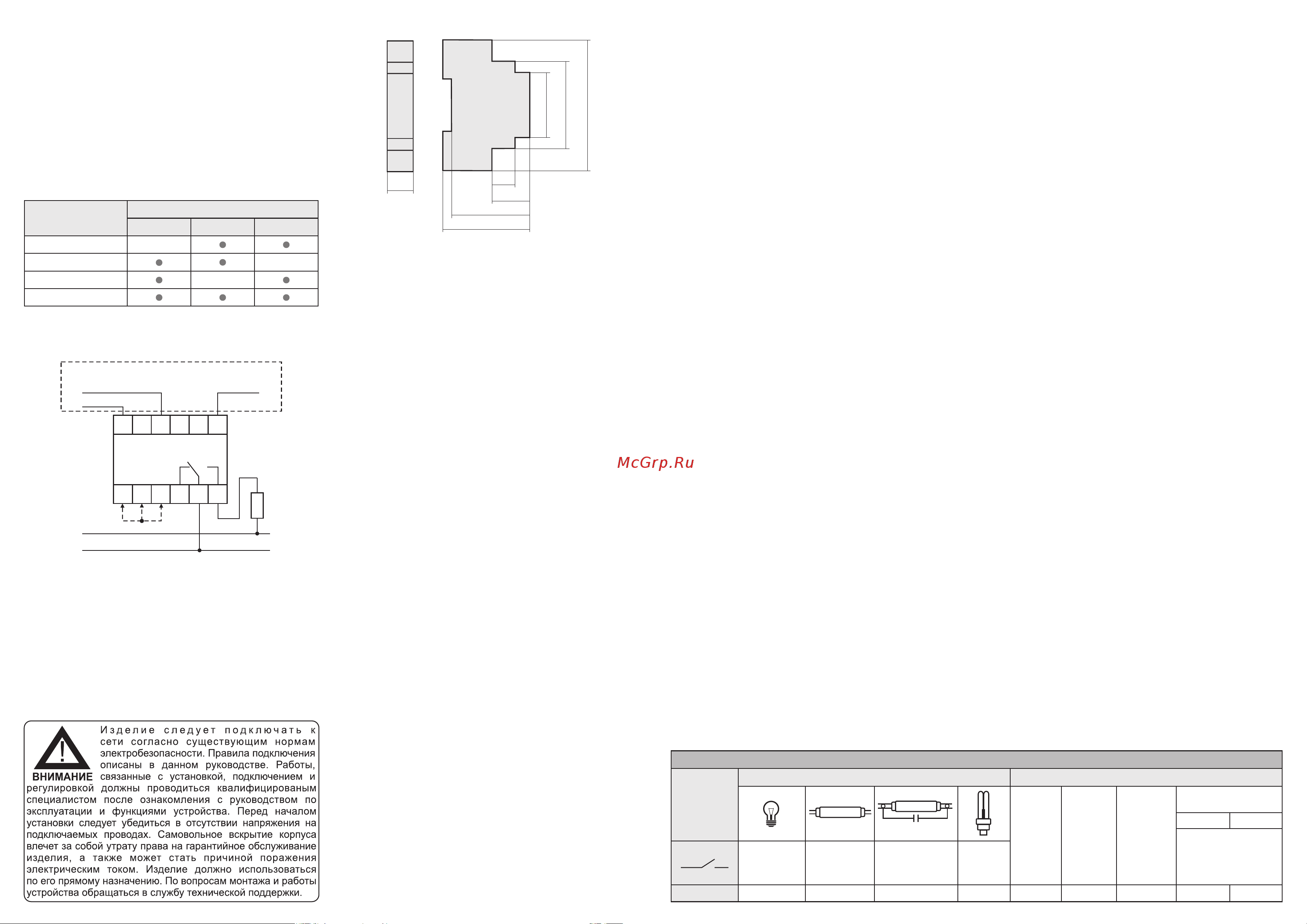

Схема подключения
Rн - защищаемая установка
В гарантийный ремонт не принимаются:
Утилизировать как электронную технику.
Транспортировка изделия может осуществляться любым
видо м закр ы то го т ра нспорт а , о бес п ечивающим
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50°С и относительной влажности не
более 80 % при температуре +25°С.
-изделия, имеющие повреждения голографической
наклейки;
Условия транспортировки и хранения
Условия реализации и утилизации
-изделия, имеющие пов реж дени я м еханическо го
характера;
- изделия, бывшие в негарантийном ремонте;
Изделия реализуются через дилерскую сеть предприятия.
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не влияющие
на технические характеристики и работу изделия.
- изделия, предъявленные без паспорта предприятия;
1
2
3
4
5
6
7
8
9
10
11
12
N
L
Rн
+
контролируемая
сеть
-
+12V (7...30V)
+24,27,36V (16...100V)
+
U , В
ном
Положение перемычки
7
8
9
12
24
27
36
18
65
60
31,5
16,5
45
67
90
