стороны, руководствуйтесь рисунком, приведенным в разделе «Монтаж

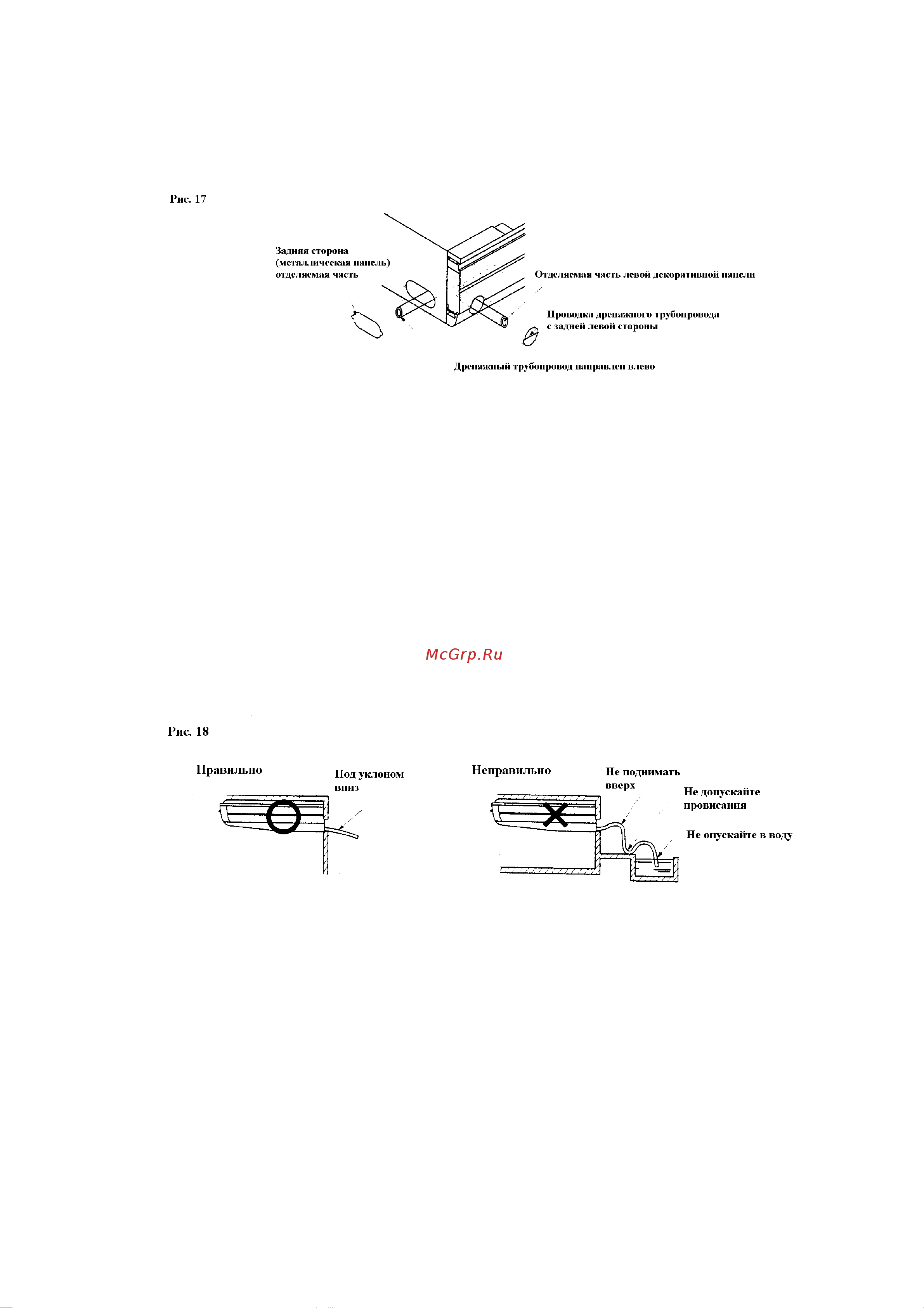

трубопровода хладагента». При проводке дренажного трубопровода с задней

левой или левой стороны см. рис. 17.

• В случае прокладки дренажного трубопровода с левой стороны, прилагаемые

резиновую заглушку и изоляцию дренажного трубопровода, используйте для

отверстия дренажного трубопровода с правой стороны внутреннего блока.

Резиновая заглушка необходима для предотвращения течи.

• Используйте трубы с диаметром, который равен, либо превышает диаметр

соединительного патрубка (виниловая труба, номинальный диаметр 20 mm,

наружный диаметр 26 мм).

• Дренажная трубка должна быть короткой и находиться под уклоном (угол

наклона не менее 1/100) с тем, чтобы предотвратить образование воздушным

пробок. (См. рис. 18).

• Используйте только прилагаемые дренажную трубку (1) и хомут (2).

Вставьте дренажную трубку в дренажный патрубок до упора и закрепите при

помощи хомута. Хомут необходимо поставить в том месте, где дренажная

трубка входит в патрубок на поверхность ленты серого цвета. (См. рис. 19).

Заверните винт хомута, оставив при этом 4 mm. (Обратите внимание на то, в

каком направлении следует ставить хомут, чтобы не допустить его контакта с

воздухозаборником).

(См. рис. 20).
