16

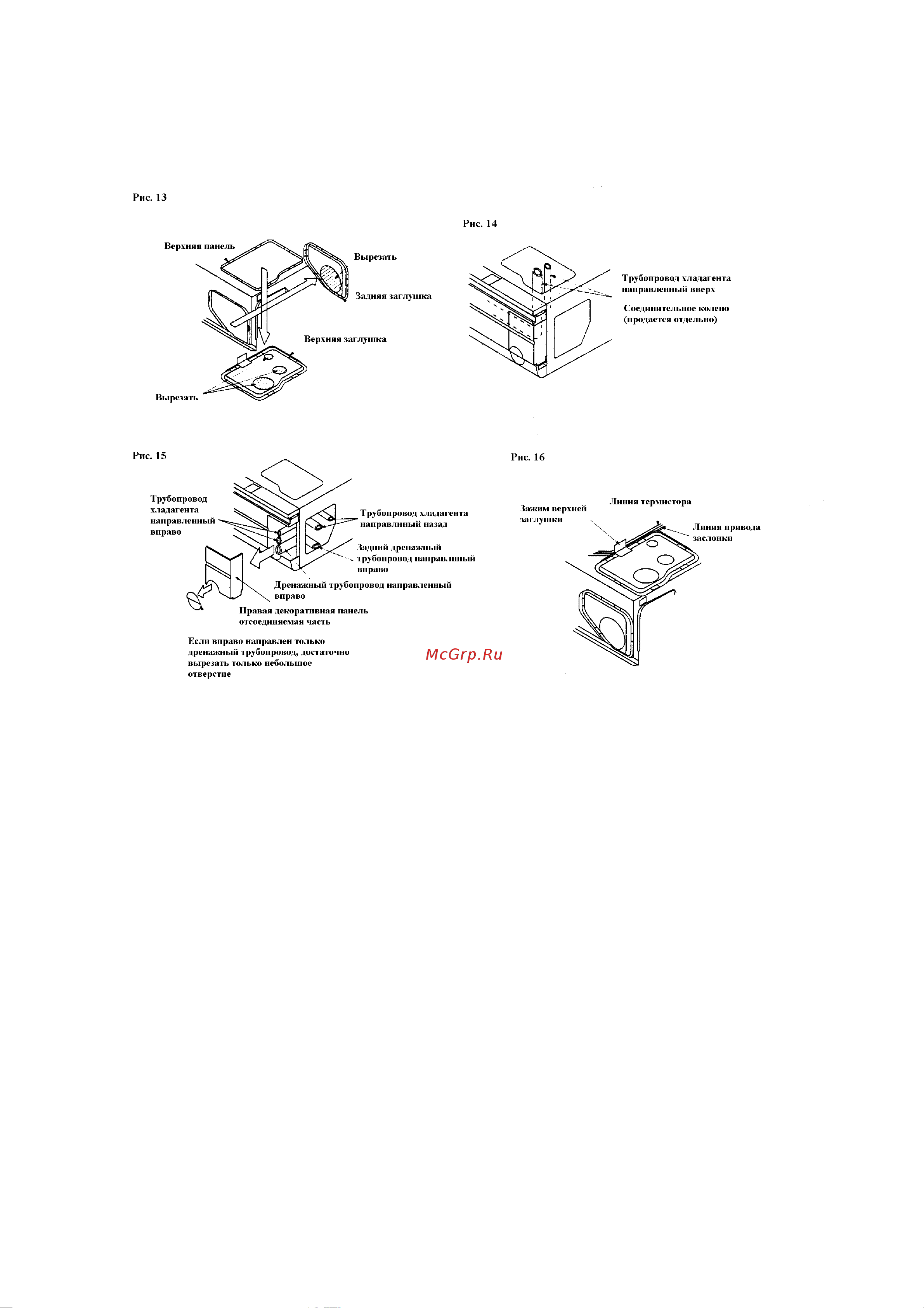

(4) Для трубопроводов направленных вправо.
• Сделайте отверстие в правой декоративной панели и присоедините трубопровод.
(См. рис. 14).
• После завершения монтажа трубопровода присоедините заглушку. Предварительно
необходимо вырезать при помощи ножниц отверстия для труб.
Перед присоединением заглушки необходимо при помощи зажима зафиксировать
линии привода заслонки и термистора.
(См. рис. 13,16).
• Оставшиеся щели необходимо зашпаклевать во избежание попадания пыли во
внутренний блок.
7. МОНТАЖ ДРЕНАЖНОГО ТРУБОПРОВОДА
(1) Произведите монтаж дренажного трубопровода.
• Убедитесь в том, что дренажный трубопровод обеспечивает эффективный отвод
воды.
• Вы можете провести дренажный трубопровод с задней правой, правой, задней
левой или левой сторон. В случае если Вы выбрали заднюю правую или правую
