Назначение
Однофазный ограничитель мощности ОМ-1 предназначен для непрерывного контроля потребляемой от сети питания
мощности и отключения нагрузки при превышении ее свыше установленного значения и защиты цепей питания от
короткого замыкания. Ограничитель защищает так же потребителей электроэнергии (нагрузку) от перепадов напряжения,
возникающих в 1-х фазных сетях .
Принцип работы
Ограничитель контролирует величину напряжения и величину потребляемого тока нагрузки встроенным
трансформатором тока, вычисляет действующее значение потребляемой мощности в фазе и обрабатывает эти значения
в соответствии с выбранным алгоритмом работы. При повышении значения мощности свыше установленного значения
ОМ-1 отключает нагрузку на время, установленное потребителем. Нагрузка подключается к сети питания через
контактор. Исполнительное реле ограничителя управляет катушкой контактора. Время отключения при перегрузке и
время повторного включения устанавливается переключателями на передней панели. В ограничителе может быть
установлена функция реле напряжения: защита от повышения напряжения более 260В и падения его ниже 160 В
(оговаривается при заказе). Ограничитель блокирует включение нагрузки, если отключение при перегрузке по мощности
произошло 5 раз за установленный отрезок времени при условии, что нагрузка на питающую сеть в течение этого периода
не снижалась. ОМ-1 отключает нагрузку от сети питания на 10 минут. Ограничитель защищает питающую сеть от
перегрузки по току и при коротком замыкании в нагрузке. Величина тока, при котором отключается нагрузка
рассчитывается исходя из установленного значения мощности. При превышении этого значения в 6 раз нагрузка
отключается за время не более 0,1 секунды первый раз на 30 секунд, затем, если перегрузка продолжается, на 30 минут. В
ограничителе предусмотрен выход для подключения внешней сигнализации при перегрузке по мощности.
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Комплект поставки
Ограничитель мощности......................................................1
Руководство по эксплуатации.............................................1
Упаковка............................................................................1
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
температурах), для исключения повреждений,
вызван ных конд ен сацией влаги, н еобходимо
выдержать изделие в теплом помещении не менее 2-х
часов.

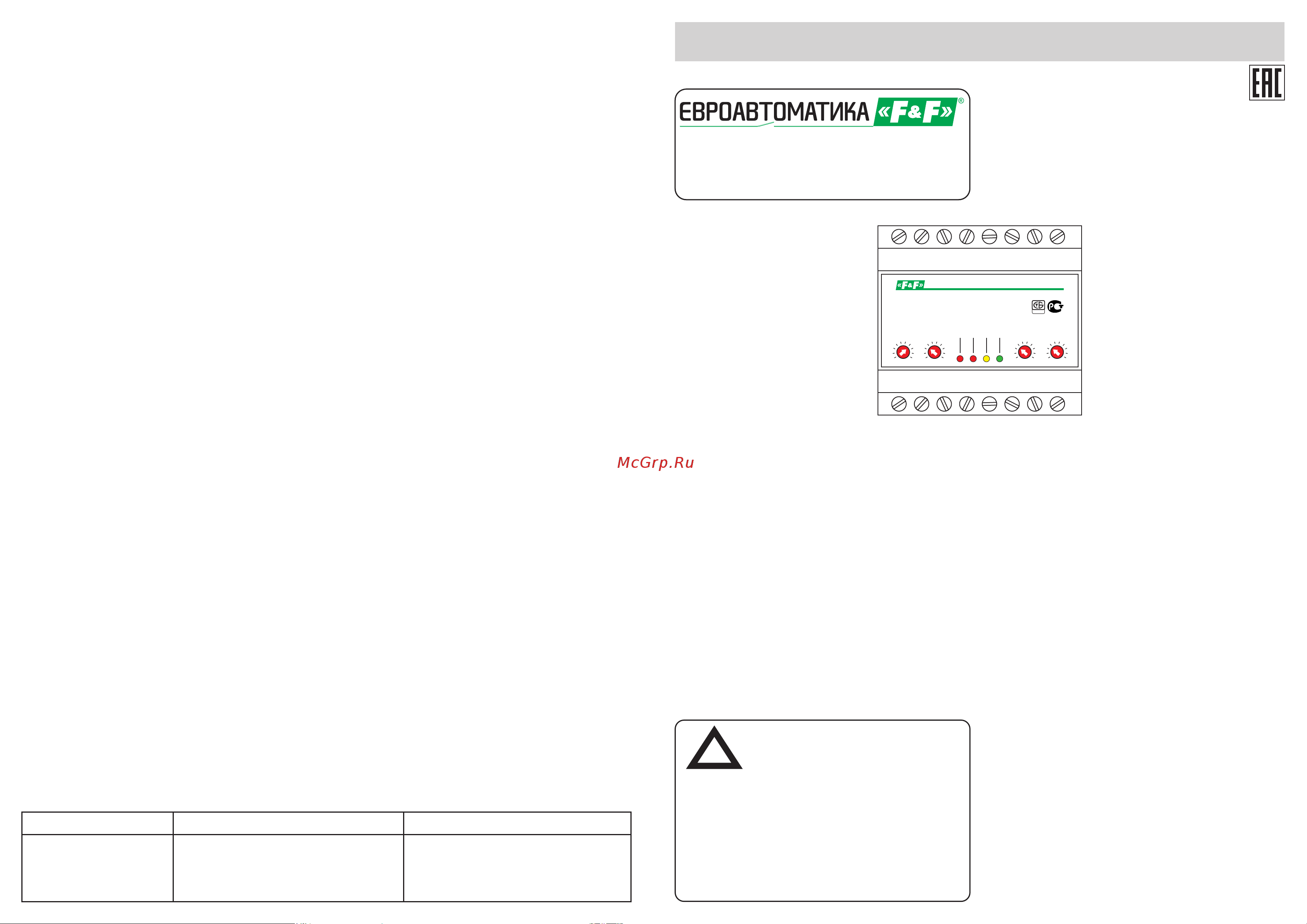

Руководство по эксплуатации
Ограничитель мощности
ОМ-1
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
∆P
(кВт)
Ton
(мин.)
P
(кВт)
Тoff
(сек.)
ОМ-1 ОГРАНИЧИТЕЛЬ МОЩНОСТИ
Un=230D AC
Io=2x8A AC1
IP20
www.fif.by
ISO 9001
АЯ46
0,5
1
1,5
0
2
2,5
3
3,5
4,5
4
10
15
20
5
25
30
35
40
50
45
10 с
1
2 с
2
5
10
30
Откл.
60
30 с
2
20
1
60
90
120
180
С
240
10
U> R
P>
U
Условия эксплуатации:
Климатическое исполнение УХЛ4, диапазон рабочих температур от -25 до +50 °С, относительная влажность воздуха до 80
% при 25 °С. Рабочее положение в пространстве – произвольное. Высота над уровнем моря до 2000 м. Окружающая среда
– взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в
концентрациях, разрушающих металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнитным помехам устройство соответствует ГОСТ IEC 60730-1.
Условия реализации и утилизации:
Изделия реализуются через дилерскую сеть предприятия. Утилизировать как электронную технику.
Условия транспортировки и хранения:
Транспортировка изделия может осуществляться любым видом закрытого транспорта, обеспечивающим сохранение
упакованных изделий от механических воздействий и воздействий атмосферных осадков. Хранение изделия должно
осуществляться в упаковке производителя в закрытых помещениях с естественной вентиляцией при температуре
окружающего воздуха от -50 °С до +50 °С и относительной влажности не более 80 % при температуре +25 °С.
Требование безопасности:
Эксплуатация изделия должна осуществляться в соответствии с требованиями, изложенными в руководстве по
эксплуатации. Перед установкой необходимо убедиться в отсутствии внешних повреждений устройства. Изделие,
имеющее внешние механические повреждения, эксплуатировать запрещается. Не устанавливайте реле без защиты в
местах, где возможно попадание воды или солнечных лучей. Изделие должно устанавливаться и обслуживаться
квалифицированным персоналом. При подключении изделия необходимо следовать схеме подключения.
Гарантийные обязательства:
Гарантийный срок эксплуатации изделия – 24 месяца с даты продажи. Срок службы – 10 лет. При отсутствии даты продажи
гарантийный срок исчисляется с даты изготовления. СООО «Евроавтоматика ФиФ» гарантирует ремонт или замену
вышедшего из строя изделия при соблюдении правил эксплуатации и отсутствии механических повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия; изделия, бывшие в негарантийном ремонте;
- изделия, имеющие повреждения механического характера;
- изделия, имеющие повреждения голографической наклейки.
Предприятие изготовитель оставляет за собой право вносить конструктивные изменения в изделия без уведомления
потребителя с целью улучшения их качества и не влияющие на технические характеристики и работу изделия.
Обслуживание:
При техническом обслуживании изделия необходимо соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей». При обнаружении видимых внешних повреждений корпуса изделия
дальнейшая его эксплуатация запрещена. Гарантийное обслуживание производится производителем изделия.
Послегарантийное обслуживание изделия выполняется производителем по действующим тарифам. Перед отправкой на
ремонт изделие должно быть упаковано в заводскую или другую упаковку, исключающую механические повреждения.
Свидетельство о приемке
Изделие изготовлено и принято в соответствии с требованиями ТУ BY 590618749.019-2013, действующей технической
документации и признано годным для эксплуатации.
Драгоценные металлы отсутствуют
Штамп ОТК
Дата продажиДата выпуска
