36
Кн, Кп - контакторы с нормально разомкнутыми контактами.
Кн, Кп - контакторы с нормально замкнутыми контактами.

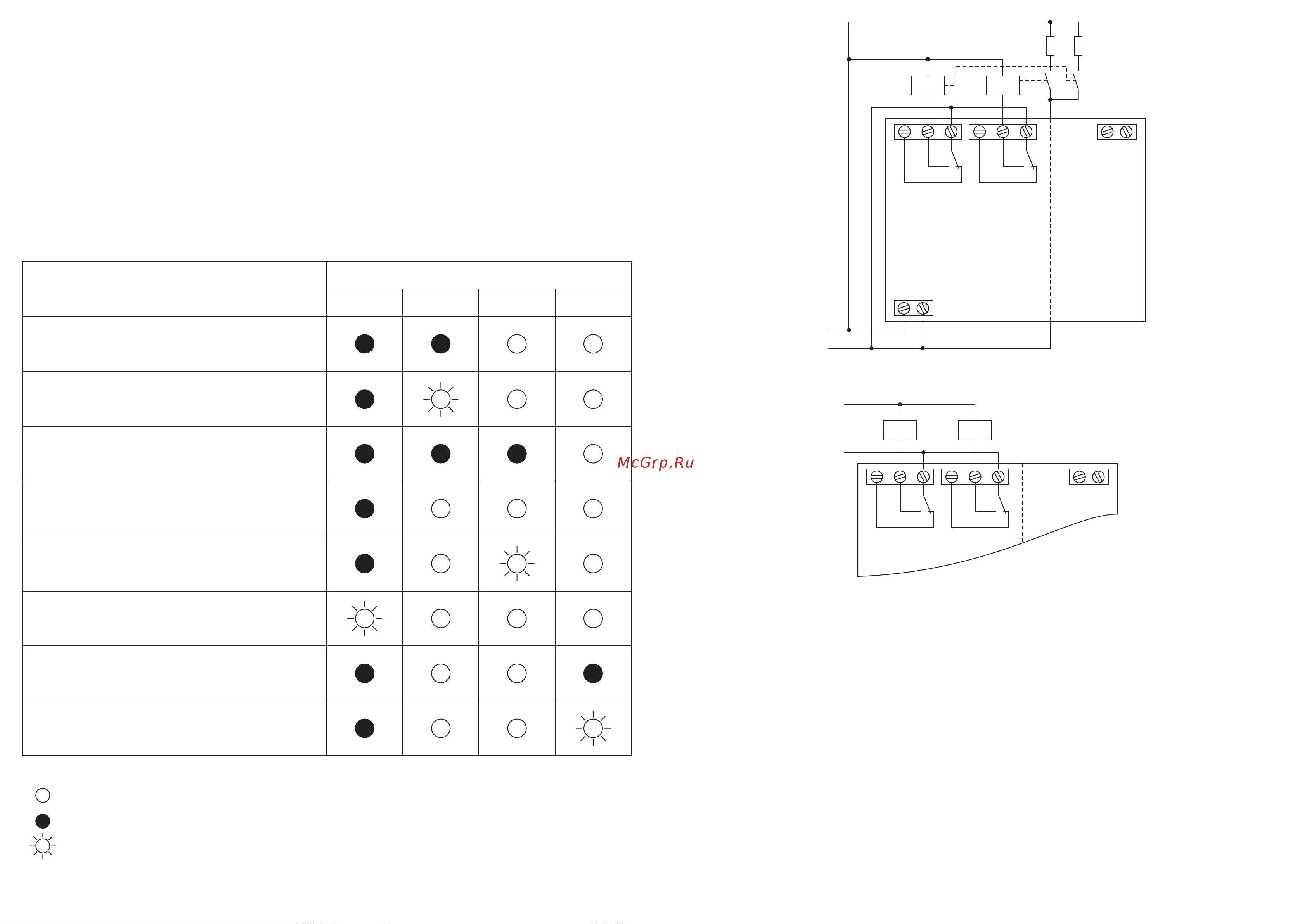

Рис.2 Схема включения с приоритетной и
неприоритетной нагрузками.
3.2 Режим работы с приоритетной нагрузкой. Нагрузка разбивается на две части, приоритетную Rп, отключать которую
нежелательно и не приоритетную Rн. При перегрузке отключается Rн без временной задержки. Если перегрузки нет, Rн -
отключена, Rп - подключена. Если перегрузка продолжается, Rп отключается в соответствии с установленным временем
Тoff. При снижении потребляемой мощности Rn подключается через время Тon, затем через это же время подключается и
нагрузка Rн. Диаграмма работы на Рис.1, схема включения на Рис.2. Преимущества режима: нет полного отключения от
сети питания сумммарная мощность потребителей может быть больше, чем выделенная на объект по техническим
условиям. Для правильной работы надо, чтобы величина Rн составляла не более 25 % от общей нагрузки. Например, на
объект выделено 20кВт. Разбиваем нагрузку на 2 части, Rн не должна превышать значения 5 кВт.
Включаем потребителей. В данный момент, например Рп=18 кВт (мощность потребляемая приоритетной
нагрузкой) и Рн = 4кВт.
Рп + Рн = 18 + 4 = 22 кВт
Р > Руст. (20 кВт),
при этом происходит отключение Rн и потребляемая мощность становится Р<Руст., нагрузка Rп остается
подключенной к сети питания.
3.3 Режим работы с к онтакторами с электромагнитной защелкой (двухобмоточн ыми к онтакторами).
Реле К1 выдает импульс «START» на включение нагрузки, реле К2 импульс «STOP» на выключение (рис.3,4).
Длительность импульса 5 секунд. В этом режиме нет потребления мощности контактором от сети питания.
На катушки подаются только кратковременные импульсы управления. Срок службы контактора ограничен
только износостойкостью его контактов.
1 2
К2
N
L
К1
Rп
Kп
Rн
Kн
3 4 5 6 7 8
1 2
К2 К1
KпKн
3 4 5 6 7 8
Элементы индикации и управления:
Элементы управления (Рис.8):
1 - Toff - переключатель времени задержки отключения по мощности, 10 положений. В положении «С» происходит сброс
счетчика числа отключений и установка его в исходное состояние.
2 - Ton - переключатель времени повторного включения, 10 положений. В положении “R” происходит сброс прибора,
отключение реле К1 и К2, возврат его в рабочее положение через 5 сек. после перевода в любое другое положение (сброс
всех таймеров, ошибок). Значение счетчика и причина последнего отключения нагрузки остаются в энергонезависимой
памяти.
3 - P - переключатель установки мощности дискретностью - 3 кВт.
4 - ∆P - переключатель установки мощности дискретностью - 0,25 кВт.
Например, надо установить мощность 18,5 кВт. Переключателем 3 устанавливаем мощность 18 кВт, переключателем 4
устанавливаем мощность 0,5 кВт. Результирующая мощность будет 18+0,5=18,5 кВт.
Элементы индикации (Рис.8):
-зеленый светодиод U, наличие питания.
-желтый светодиод R, индикация включения нагрузки.
- красный светодиод Р>, сигнализация о перегрузке по мощности.
Возможные варианты сигнализации и состояния прибора приведены в таблице 1.
Таблица 1.
Условные обозначения:
Светодиод горит
Светодиод не горит
Светодиод моргает
Состояние ограничителя
Нормальный режим работы
Отсчет времени повторного включения нагрузки после
отсчета включения нагрузки
Перегрузка по мощности в режиме работы с
приоритетной нагрузкой. Неприоритетная нагрузка
отключена
Отключение нагрузки на 10 минут (произошло
5 отключений подряд (при перегрузке по мощности)
Отключение нагрузки при перегрузке по току (короткое
замыкание в цепях питания нагрузки
Отключение нагрузки пр переполнении счетчика
количества отключений нагрузки
Напряжение в сети питания ниже нормы
Напряжение в сети питания выше нормы
Светодиод
U R P> U>
