Рис.3 Схема включения с контактором с электромагнитной защелкой.
Рис.4 Диаграмма работы с электромагнитной защелкой.
4. Электрически изолированный выход сигнала о перегрузке по мощности (оговаривается при заказе). Выход - открытый
коллектор. Может быть использован в схемах автоматики и диспетчерского контроля.
5. Внешний вход включения/отключения режима ограничения мощности (оговаривается при заказе). При подаче сигнала
управления (5-12 В DC) функция ограничения мощности отключается, остальные функции сохраняются. Электрически
изолирован от сети питания ограничителя. Может быть использован в схемах автоматики и диспетчерского контроля для
включения функции ограничения мощности на объекте в часы пиковых нагрузок на питающую сеть или же в определенные
временные интервалы например, управляться таймером PCZ-521 или аналогичным по его временной программе. Схема
включения изображена на рис.6.
6. Блокировка нагрузки на 10 минут при циклической перегрузке по мощности . Если перегрузка по мощности не снижается
после 5-и отключений подряд, то подключение нагрузки блокируется на 10 минут. Диаграмма работы на рис. 7.
При необходимости контроля мощности менее 3 к Вт необходимо сделать один или несколько витков провода питания
нагрузки, пропустив его через сквозные отверстия в корпусе. Например надо контролировать мощность 1,5 кВт. Надо
сделать по одному витку провода на каждую фазу, при этом показания шкалы делятся на 2. Устанавливаем на
ограничителе переключатель мощности в положение 3 кВт, контролируемая мощность будет:
3 : 2 = 1,5 кВт
1 2
К2
N
N
L
L
К1
R
K
А2
А2
3 4 5 6 7 8
4 5
P
Pmax
START
STOP
Pg
К2
К1
R
T
T
T
T
toff
ton
Л - лампа сигнализации
К - нормально разомкнутый
контактор (НР).
При применении нормально
замкнутого контактора (НЗ),
его подключают к зажиму 4.

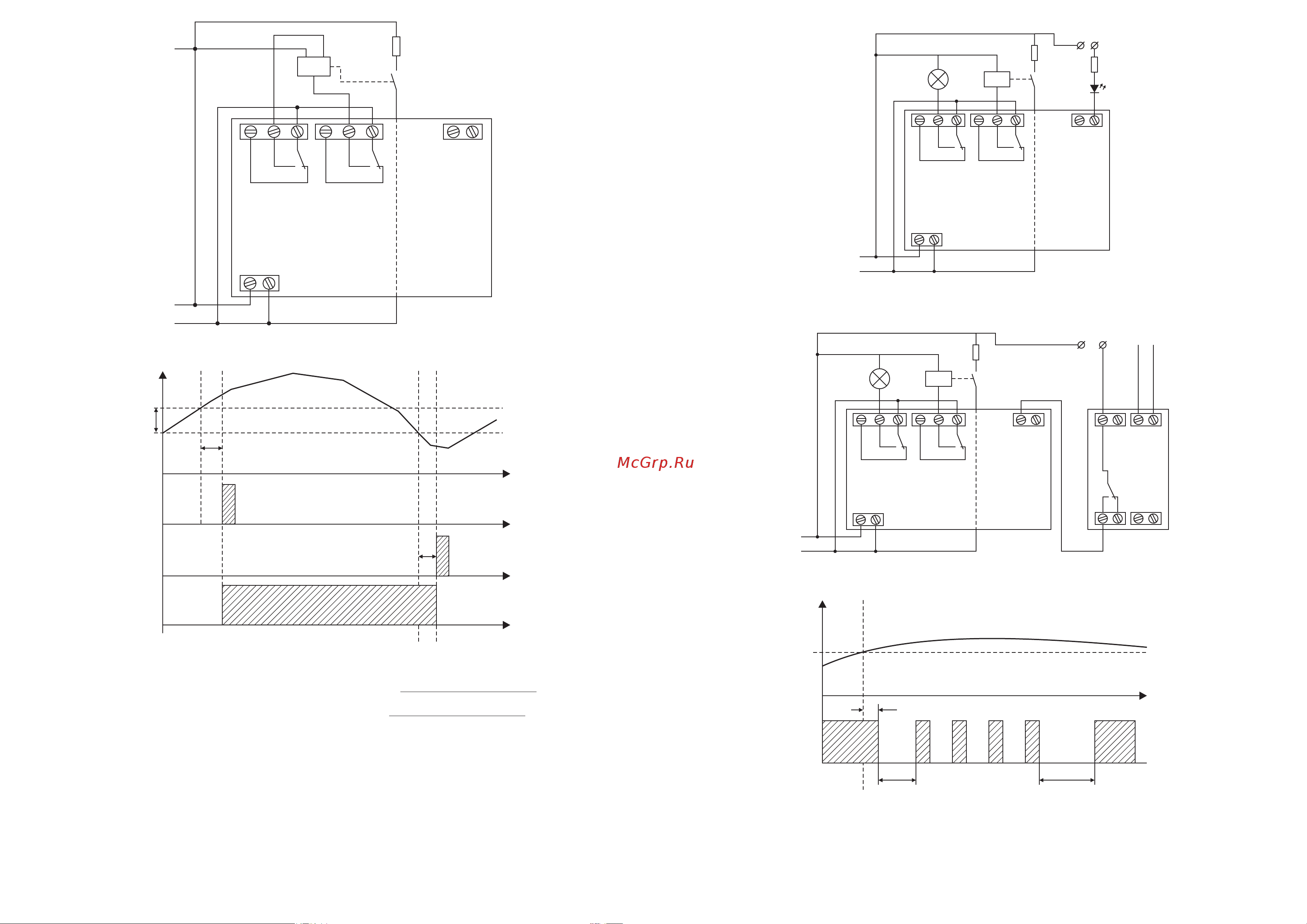

Рис. 5. Схема включения с контактором и выходом для сигнализации
